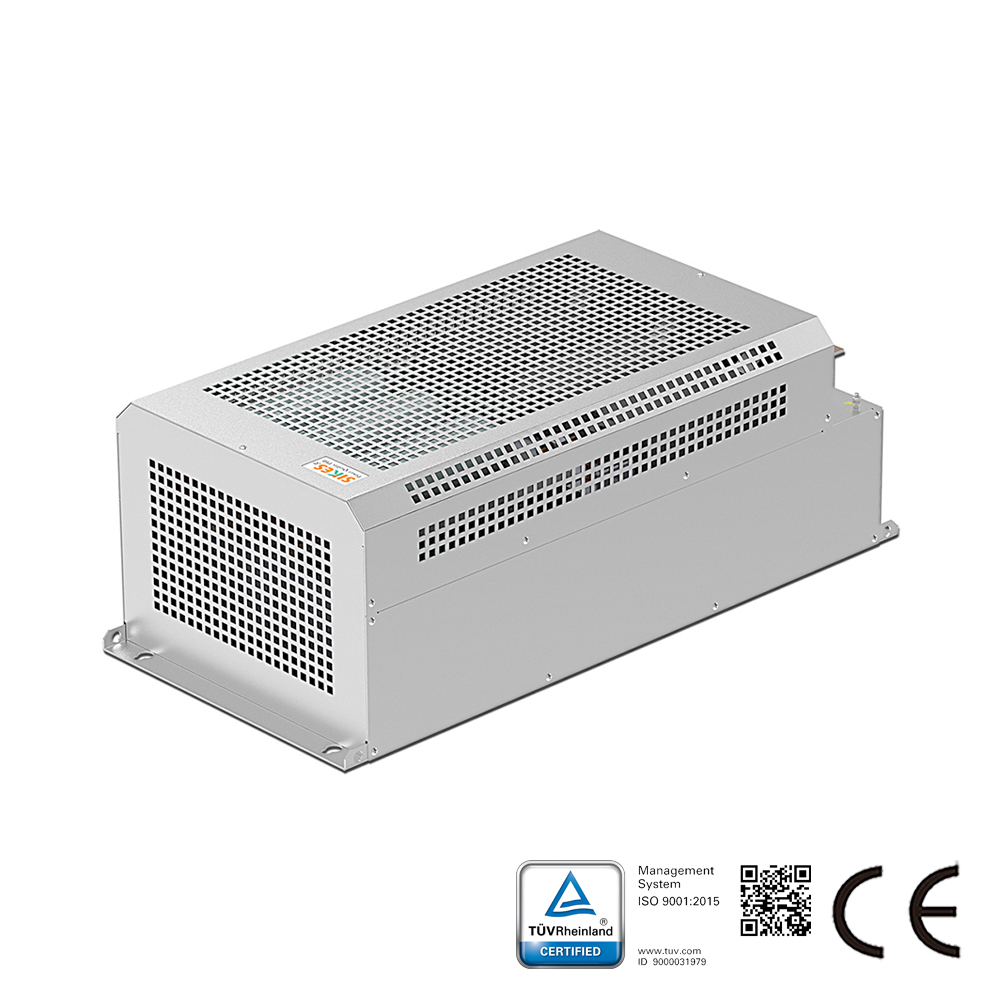

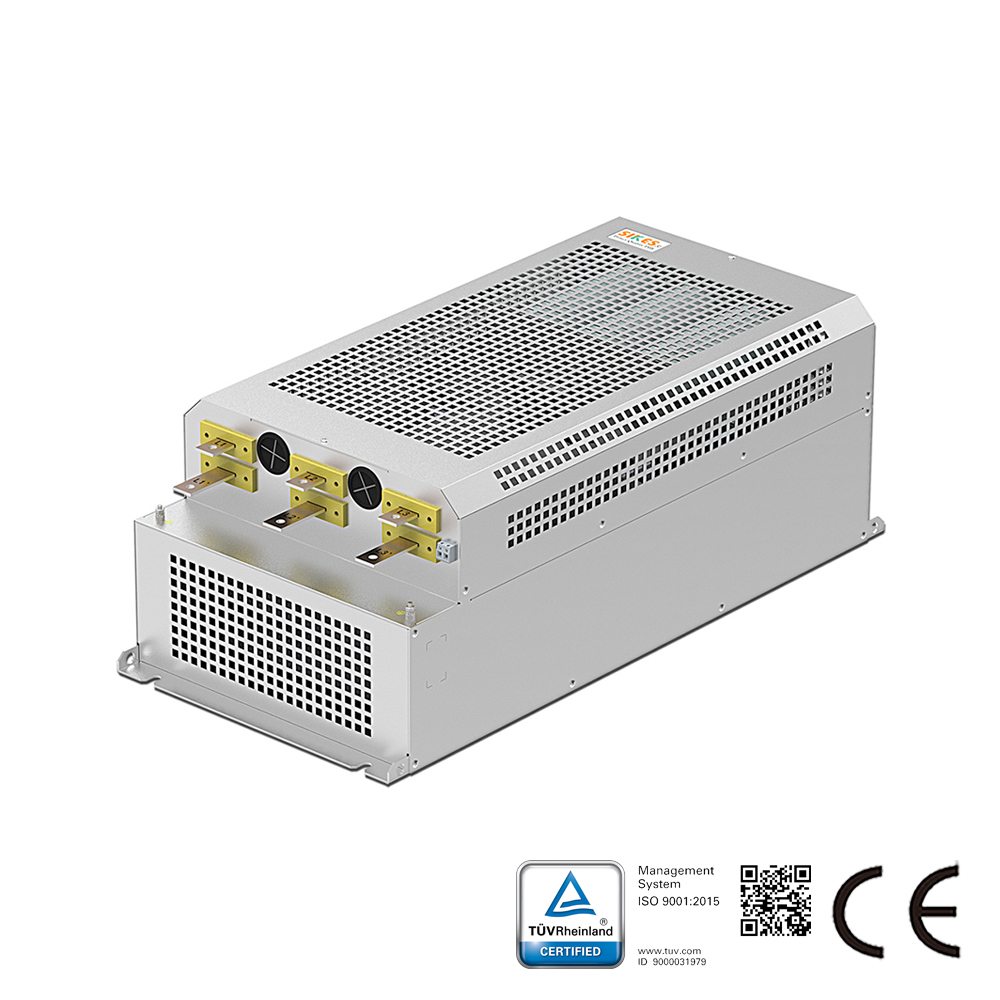

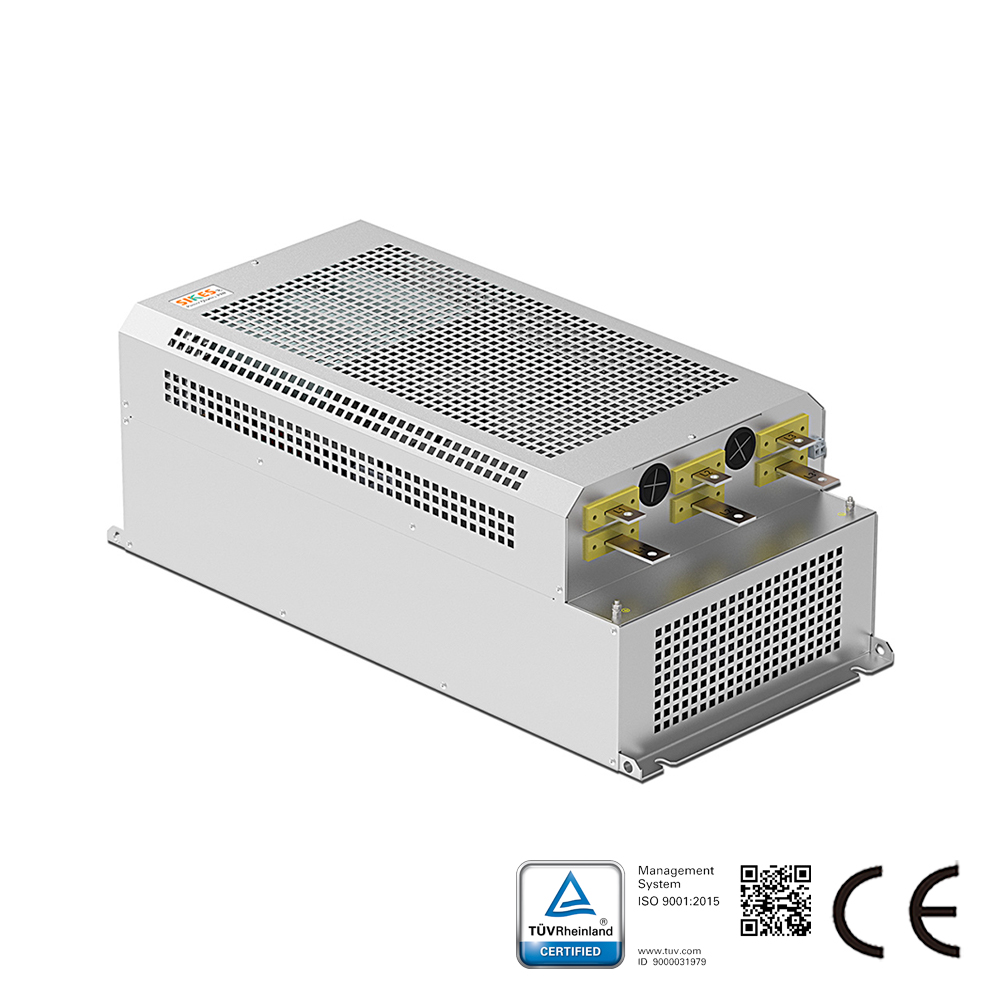

SIKES पैसिव हार्मोनिक फ़िल्टर PIHF श्रृंखला ABB लो वोल्टेज AC ड्राइवर, ACS510, ACx550, ACx580, ACS880 पूर्ण पावर रेंज के साथ मिलान के लिए डिज़ाइन की गई है।

हार्मोनिक प्रदर्शन को अनुकूलित करें

हार्मोनिक फ़िल्टर PIHF एक लागत-प्रभावी हार्मोनिक समाधान है। पारंपरिक हार्मोनिक ट्रैप फ़िल्टर की तुलना में PIHF छोटा फुटप्रिंट और उच्च हार्मोनिक कमी प्रदान करता है।

जब ABB लो वोल्टेज ड्राइव के सामने जोड़ा जाता है, तो पूर्ण लोड पर मेन्स में वापस उत्पन्न हार्मोनिक करंट विरूपण कुल हार्मोनिक करंट विरूपण के 10% तक कम हो जाता है। (सिस्टम आवश्यकताएँ: THVD < 2%, लाइन वोल्टेज असंतुलन < 1%)

>98% दक्षता के साथ, पैसिव हार्मोनिक फ़िल्टर PIHF विशेष रूप से ABB लो वोल्टेज ड्राइव (ACS510, ACx550, ACx580, ACS880 पूर्ण पावर रेंज) के लिए लागत-प्रभावी और अत्यधिक मजबूत हार्मोनिक समाधान प्रदान करते हैं।

स्टैंड-अलोन विकल्पों के रूप में, एडवांस्ड हार्मोनिक फ़िल्टर में एक कॉम्पैक्ट हाउसिंग होती है जिसे मौजूदा पैनल स्पेस में आसानी से एकीकृत किया जा सकता है। यह उन्हें फ्रीक्वेंसी कनवर्टर के सीमित समायोजन के साथ रेट्रोफिट अनुप्रयोगों के लिए उपयुक्त बनाता है।

विशिष्टताएँ
लाइन वोल्टेज: 380-415 VAC (50 Hz);
एन्क्लोज़र रेटिंग: IP00;
ओवरलोड करंट: 60 सेकंड के लिए 160%;
दक्षता>0.98

वास्तविक पावर फैक्टर
50% लोड पर 0.85;
100% लोड पर 0.99.

परिवेश तापमान: बिना डिरेटिंग के -13º~113º F (-25º~45ºC).

विशेषताएँ और लाभ:
ABB लो वोल्टेज ड्राइव के साथ मेल खाने वाले प्रदर्शन के लिए डिज़ाइन किया गया;
उपयोगकर्ता-अनुकूल स्टार्टअप; कोई समायोजन आवश्यक नहीं;
नियमित रखरखाव की आवश्यकता नहीं;

वर्तमान विरूपण सीमा दिशानिर्देशों को संबोधित करने के लिए डिज़ाइन किया गया:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
