EMC के मूल सिद्धांतों और महत्व का एक व्यवस्थित परिचय, जिसमें हस्तक्षेप स्रोत नियंत्रण, संचरण पथ अवरोधन और संवेदनशील उपकरण सुरक्षा के लिए रणनीतियों की रूपरेखा दी गई है, जिसमें सिस्टम विश्वसनीयता और नियामक अनुपालन में सुधार में EMC फिल्टर की महत्वपूर्ण भूमिका पर ध्यान केंद्रित किया गया है।

समाधान का अवलोकन हल की जाने वाली समस्याएं समाधान EMC फ़िल्टर क्या है EMC फ़िल्टर के कार्य EMC फ़िल्टर के लाभ अनुप्रयोग क्षेत्र निष्कर्ष संबंधित उत्पाद

EMC विद्युत चुम्बकीय अनुकूलता का अवलोकन

इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (EMC) इलेक्ट्रॉनिक उपकरणों या प्रणालियों की उनके विद्युतचुंबकीय वातावरण में बिना किसी असहनीय विद्युतचुंबकीय व्यवधान उत्पन्न किए ठीक से कार्य करने की क्षमता को संदर्भित करती है।

EMC को इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) और इलेक्ट्रोमैग्नेटिक ससेप्टिबिलिटी (EMS) में विभाजित किया गया है।

इलेक्ट्रॉनिक प्रौद्योगिकी के तीव्र विकास, उपकरण एकीकरण में वृद्धि और ऑपरेटिंग आवृत्तियों के उच्च बैंड में विस्तार के साथ, विद्युतचुंबकीय वातावरण तेजी से जटिल हो गया है।

EMC मुद्दे इलेक्ट्रॉनिक उपकरणों के अनुसंधान, विकास, उत्पादन और अनुप्रयोग को प्रतिबंधित करने वाली एक महत्वपूर्ण बाधा के रूप में उभरे हैं। ये मुद्दे न केवल प्रदर्शन में गिरावट और कार्यात्मक असामान्यताएं पैदा कर सकते हैं, बल्कि सुरक्षा घटनाओं का कारण भी बन सकते हैं।

उत्पाद या समाधान पूछताछ

EMC (इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी) समस्याएं जिन्हें हल करने की आवश्यकता है

EMC समस्याएं नए ऊर्जा वाहनों, चिकित्सा उपकरणों, संचार उपकरणों, औद्योगिक स्वचालन, आवृत्ति कन्वर्टर्स, नई ऊर्जा, ऊर्जा भंडारण, प्रकाश व्यवस्था और HVAC सहित कई क्षेत्रों में मौजूद हैं।

1

उच्च-आवृत्ति स्विचिंग बिजली आपूर्ति में प्रमुख संचालित हस्तक्षेप समस्याएं

उच्च-आवृत्ति स्विचिंग बिजली आपूर्ति का व्यापक रूप से नई ऊर्जा वाहन चार्जिंग उपकरण, ऊर्जा भंडारण इनवर्टर और औद्योगिक बिजली आपूर्ति में उपयोग किया जाता है। स्विचिंग के दौरान, महत्वपूर्ण डिफरेंशियल-मोड और कॉमन-मोड शोर उत्पन्न होता है और बिजली लाइनों के माध्यम से पावर ग्रिड में फैलता है, जिससे आसानी से संचालित उत्सर्जन अत्यधिक हो सकता है और अन्य उपकरणों के संचालन में हस्तक्षेप हो सकता है।
2

जटिल विद्युतचुंबकीय वातावरण में अपर्याप्त उपकरण प्रतिरक्षा

औद्योगिक ऑटोमेशन, चिकित्सा उपकरण और संचार प्रणालियों में, उपकरण अक्सर फ्रीक्वेंसी कन्वर्टर और मोटर ड्राइव जैसे मजबूत हस्तक्षेप स्रोतों के साथ सह-अस्तित्व में रहते हैं। विद्युत चुम्बकीय शोर बिजली लाइनों या स्थानिक युग्मन के माध्यम से सिस्टम में प्रवेश कर सकता है, जो नियंत्रण और सिग्नल मॉड्यूल के स्थिर संचालन को प्रभावित करता है।
3

उच्च-घनत्व इलेक्ट्रॉनिक प्रणालियों में विद्युत चुम्बकीय युग्मन मुद्दे

उपकरणों के लघुकरण और उच्च एकीकरण के परिणामस्वरूप आंतरिक शक्ति और सिग्नल लाइनें अधिक सघन हो जाती हैं, जिससे आसानी से क्रॉसस्टॉक और विद्युत चुम्बकीय युग्मन उत्पन्न होता है, जिससे सिस्टम शोर बढ़ जाता है, सिग्नल गुणवत्ता घट जाती है, और उपकरण स्थिरता प्रभावित होती है।
4

ईएमसी विनियमों और प्रमाणन आवश्यकताओं की बढ़ती कठोरता

इलेक्ट्रॉनिक उपकरणों को कठोर EMC मानकों, जैसे कि संचालित उत्सर्जन और प्रतिरक्षा परीक्षणों को पूरा करना होगा। यदि डिज़ाइन चरण के दौरान EMC मुद्दों पर पूरी तरह से विचार नहीं किया जाता है, तो अक्सर कई सुधारों की आवश्यकता होती है, जिससे R&D लागत बढ़ जाती है और उत्पाद के बाजार में आने में देरी होती है।

सामान्य EMC समस्या समाधान रणनीतियाँ और उपाय

वर्तमान में, औद्योगिक क्षेत्र में आम इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (EMC) शमन विधियों में मुख्य रूप से निम्नलिखित श्रेणियां शामिल हैं:

हस्तक्षेप स्रोत नियंत्रण

घटक चयन और सर्किट अंतर्निहित डिज़ाइन को अनुकूलित करके, स्रोत पर विद्युत चुम्बकीय ऊर्जा में तीव्र परिवर्तन को कम करें, ‘समस्या उत्पन्न होने से पहले रोकथाम’ प्राप्त करें।

घटक अनुकूलन

क्षणिक धारा उतार-चढ़ाव को कम करने के लिए कम-शोर वाले घटकों और डिकपलिंग सर्किट का उपयोग करना।

तरंग आकार निर्माण

स्विच ड्राइव रेसिस्टर को समायोजित करना या RC बफ़र जोड़ना dv/dt को धीमा करता है और उच्च-आवृत्ति दोलनों को दबाता है।

ऊर्जा फैलाव

क्लॉक को मॉड्यूलेट करने के लिए स्प्रेड स्पेक्ट्रम तकनीक लागू करना, विशिष्ट आवृत्ति बिंदुओं पर शिखर ऊर्जा को समान रूप से फैलाना।
प्रसार पथ अवरोधन

विद्युत चुम्बकीय ऊर्जा संचरण के पथ पर भौतिक या विद्युत अवरोध स्थापित करना, परिरक्षण और ग्राउंडिंग तकनीकों के माध्यम से विकिरण और चालन युग्मन पथों को काटना।

भौतिक परिरक्षण

अत्यधिक चालक या अत्यधिक पारगम्य सामग्रियों का उपयोग करके चेसिस और केबलों को आवरण करना, स्थानिक युग्मन हस्तक्षेप को समाप्त करना।

ग्राउंडिंग निर्माण

निम्न-आवृत्ति एकल-बिंदु ग्राउंडिंग और उच्च-आवृत्ति बहु-बिंदु ग्राउंडिंग के बीच अंतर करना, ग्राउंड प्रतिबाधा को कम करने के लिए ग्राउंड प्लेन की निरंतरता सुनिश्चित करना।

प्रतिबाधा मिलान

उच्च-गति संकेतों के लिए रिटर्न पथों को ग्राउंड करना और अनुकूलित करना, लूप एंटीना प्रभावों को महत्वपूर्ण रूप से कम करना।
संवेदनशील उपकरण संरक्षण

पावर और सिग्नल पोर्ट पर आवृत्ति-चयनात्मक बाधाओं का निर्माण करके, उपकरण की प्रतिरक्षा क्षमता बढ़ाई जाती है, जिससे जटिल विद्युत चुम्बकीय वातावरण में स्थिर संचालन सुनिश्चित होता है।

विद्युत आपूर्ति शुद्धिकरण

संवेदनशील मॉड्यूल के पावर इनपुट फ्रंट-एंड पर फिल्टर स्थापित करके, पावर स्रोत से संचालित शोर को प्रभावी ढंग से रोका जाता है।

सिग्नल संरक्षण

विभिन्न दरों के सिग्नलों के लिए विभेदित फ़िल्टरिंग अपनाना: कम गति वाले सिग्नलों के लिए RC लो-पास फ़िल्टरिंग और उच्च गति वाले सिग्नलों के लिए कॉमन-मोड चोक का उपयोग करें।

स्थानिक पृथक्करण

संवेदनशील सर्किट या मॉड्यूल के लिए स्थानीय परिरक्षण और भौतिक पृथक्करण लागू करके निकट-क्षेत्र युग्मन हस्तक्षेप को अवरुद्ध करें।

इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (EMC) समस्याओं के समाधान में

EMC फ़िल्टर एक मुख्य उपकरण हैं जो प्रभावशीलता और लागत को संतुलित करते हैं, और EMC मानक आवश्यकताओं को तेज़ी से पूरा कर सकते हैं

EMC फ़िल्टर क्या है?

EMC फिल्टर एक प्रमुख इलेक्ट्रॉनिक घटक है जिसका उपयोग इलेक्ट्रॉनिक उपकरणों में विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए किया जाता है।

यह मुख्य रूप से प्रेरक, संधारित्र और प्रतिरोधक जैसे निष्क्रिय घटकों से बना होता है, जो विभिन्न आवृत्तियों के संकेतों के प्रति इन घटकों की प्रतिक्रिया विशेषताओं का उपयोग करके आवृत्ति चयनात्मक फ़िल्टरिंग प्राप्त करता है।

इसका मुख्य कार्य हस्तक्षेप प्रसार पथ के साथ एक आवृत्ति-चयनात्मक अवरोध बनाना है, जो प्रभावी रूप से संचालित विद्युत चुम्बकीय हस्तक्षेप (EMI) को दबाता है, जिससे यह सुनिश्चित होता है कि उपकरण न तो दूसरों में हस्तक्षेप करता है और न ही दूसरों द्वारा हस्तक्षेप किया जाता है।

नवीकरणीय ऊर्जा, ऑटोमोटिव इलेक्ट्रॉनिक्स और औद्योगिक स्वचालन जैसे उच्च-आवृत्ति, जटिल विद्युत चुम्बकीय वातावरण में, EMC फिल्टर CISPR और IEC जैसे अंतर्राष्ट्रीय मानक प्रमाणपत्रों को पार करने के लिए उत्पादों का एक महत्वपूर्ण घटक बन गया है।

EMC फ़िल्टर के मुख्य कार्य

EMC फ़िल्टर, संचालित हस्तक्षेप (Conducted Interference) को द्विदिश रूप से दबाकर और सिग्नल की शुद्धता को अनुकूलित करके, उपकरण के स्थिर संचालन को सुनिश्चित करते हैं, जबकि उत्पादों को इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी नियमों के अनुपालन थ्रेसहोल्ड को पार करने में मदद करते हैं।

हस्तक्षेप स्रोतों से बाहरी उत्सर्जन को दबाना

पावर या सिग्नल लाइन इनपुट पर श्रृंखला में जुड़ा हुआ, फिल्टर आंतरिक स्विचिंग पावर सप्लाई, मोटर ड्राइव, डिजिटल सर्किट आदि द्वारा उत्पन्न उच्च-आवृत्ति शोर को प्रभावी ढंग से फ़िल्टर करता है, इसे पावर लाइन के माध्यम से पावर ग्रिड में संचालित होने और अन्य उपकरणों को प्रभावित करने से रोकता है। विशेष रूप से स्विचिंग पावर सप्लाई के व्यापक उपयोग के साथ, फिल्टर के बिना CISPR 32 या CISPR 11 चालित उत्सर्जन सीमाओं को पूरा करना लगभग असंभव है।
संवेदनशील सर्किटों को बाहरी हस्तक्षेप से बचाना

बाहरी ग्रिड गड़बड़ियाँ जैसे कि सर्ज, हार्मोनिक्स और रेडियो फ्रीक्वेंसी शोर उपकरणों में पावर लाइनों के माध्यम से प्रवेश कर सकते हैं। EMC फिल्टर, अपनी कम-पास विशेषताओं के साथ, उच्च-आवृत्ति हस्तक्षेप को अवरुद्ध करते हैं, जिससे डाउनस्ट्रीम नियंत्रण सर्किट, सेंसर, ADC और अन्य संवेदनशील मॉड्यूल का स्थिर संचालन सुनिश्चित होता है।
स्वच्छ सिग्नल ट्रांसमिशन प्राप्त करना

संचार और डेटा अधिग्रहण प्रणालियों में, फिल्टर सिग्नल विरूपण और शोर सुपरपोजिशन को कम करते हैं, सिग्नल-टू-शोर अनुपात में सुधार करते हैं, और डेटा अखंडता और सिस्टम विश्वसनीयता सुनिश्चित करते हैं।
नियामक और प्रमाणन आवश्यकताओं को पूरा करना

कई देशों में इलेक्ट्रॉनिक उत्पादों के EMC अनुपालन के लिए अनिवार्य मानक हैं (जैसे FCC, CE, CCC)। उत्पादों को परीक्षण पास करने और सफलतापूर्वक बाजार में प्रवेश करने के लिए उपयुक्त EMC फिल्टर का उपयोग आवश्यक है।

EMC फ़िल्टर के लाभ

आसान स्थापना, कुशल शोर दमन (Noise Suppression) और मजबूत पर्यावरणीय अनुकूलनशीलता जैसे लाभों के साथ, EMC फ़िल्टर EMI दमन और EMS सुरक्षा दोनों के लिए व्यापक समाधान प्रदान करते हैं।

उपयोग में सरल और सुविधाजनक

फ़िल्टर सीधे सर्किट में श्रृंखला में जुड़ा होता है। विभिन्न आवश्यकताओं को पूरा करने के लिए कई वायरिंग विधियाँ उपलब्ध हैं, जिससे स्थापना सरल और त्वरित हो जाती है। EMC परीक्षण सत्यापन चरण के दौरान, इसे तुरंत बदला जा सकता है, जिससे परीक्षण में सुविधा होती है, समय की बचत होती है और दक्षता में सुधार होता है।
कुशल विद्युत चुम्बकीय हस्तक्षेप दमन

यह एक साथ डिफरेंशियल-मोड और कॉमन-मोड शोर को दबा सकता है, जो एक विस्तृत आवृत्ति बैंड पर उत्कृष्ट हस्तक्षेप दमन प्रदान करता है और संचालित उत्सर्जन को काफी कम करता है।
विविध रूप, मजबूत चयन क्षमता

बिजली रेटिंग, स्थापना रूप, या वायरिंग विधि के संबंध में, ग्राहक की वास्तविक आवश्यकताओं के आधार पर विकल्प चुने जा सकते हैं। पीसीबी से लेकर पूर्ण मशीनरी तक के अनुप्रयोगों के लिए उपयुक्त उत्पाद पाए जा सकते हैं।

मजबूत पर्यावरणीय अनुकूलन क्षमता

अधिकांश मामलों में, इनमें एक वाहक के रूप में धातु आवरण होता है, जिसके आंतरिक भाग को इलेक्ट्रॉनिक पॉटिंग कंपाउंड का उपयोग करके पॉट किया जाता है। यह उन्हें विस्तृत तापमान सीमाओं, उच्च आर्द्रता और कंपन वाले कठोर औद्योगिक वातावरण में स्थिर रूप से संचालित करने में सक्षम बनाता है, और वे जटिल विद्युत चुम्बकीय वातावरण में भी कार्य कर सकते हैं।
ईएमसी समस्याओं के लिए एक बहुमुखी समाधान

EMC फिल्टर आमतौर पर कई घटकों से बने होते हैं जो बहु-चरण फिल्टर इकाइयाँ बनाते हैं। इसलिए, वे न केवल संचालित उत्सर्जन और विकिरण उत्सर्जन की समस्याओं को हल करने में प्रमुख भूमिका निभाते हैं, बल्कि विकिरण और संचालित प्रतिरक्षा, इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) और सर्ज जैसे EMS मुद्दों को हल करने में भी योगदान देते हैं।

EMC फ़िल्टर के विशिष्ट अनुप्रयोग क्षेत्र

हमारी कंपनी ने विभिन्न उद्योगों और अनुप्रयोग परिदृश्यों के EMC दर्द बिंदुओं (Pain points) के आधार पर EMC फ़िल्टर की कई श्रृंखलाएं तैयार और विकसित की हैं।

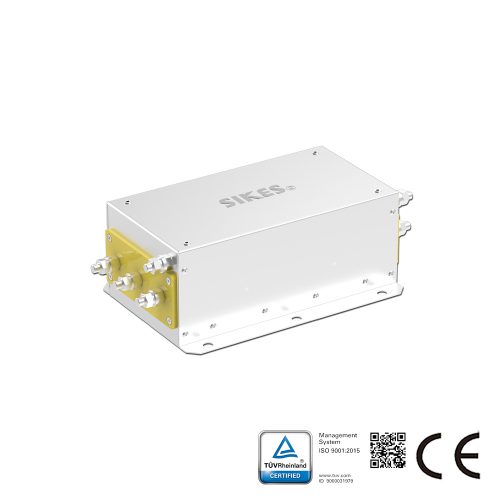

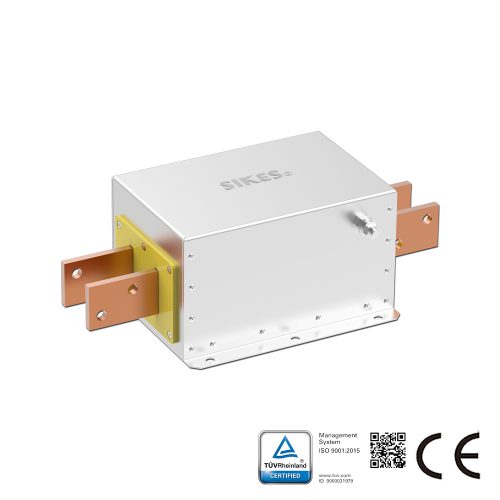

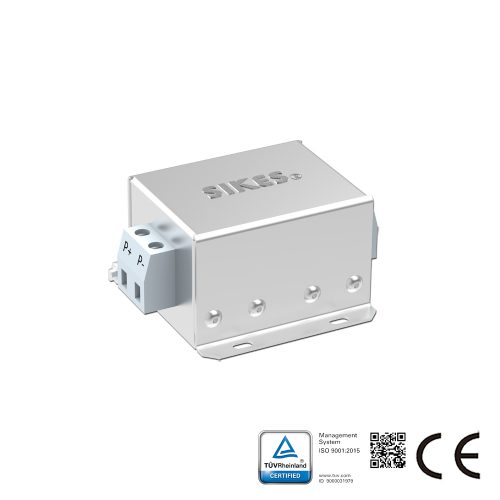

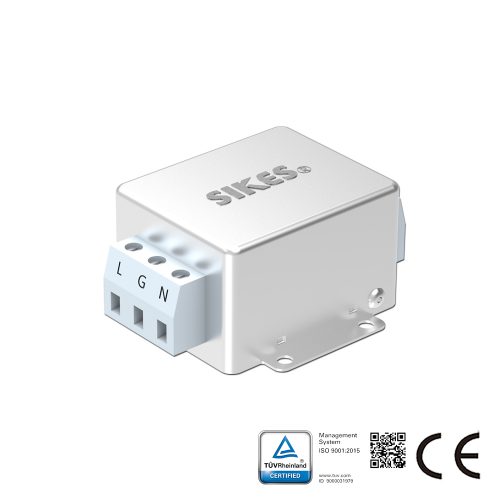

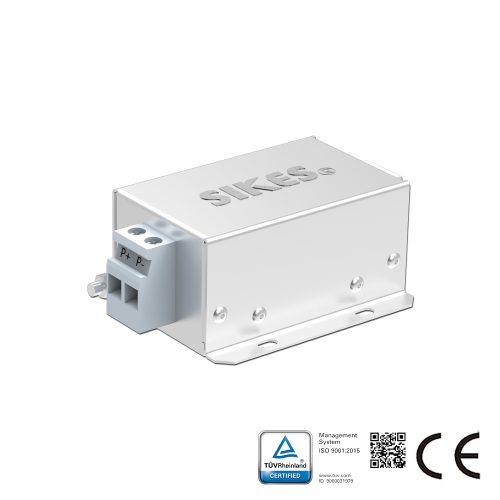

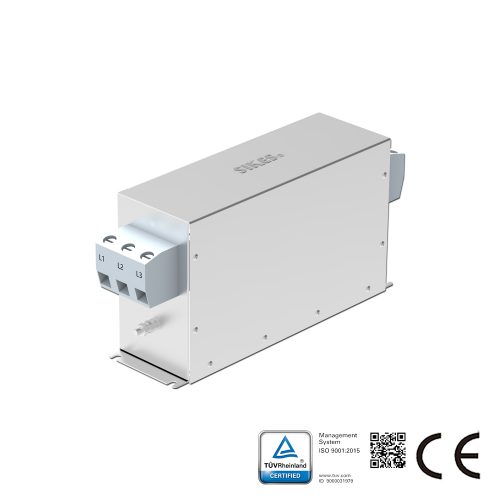

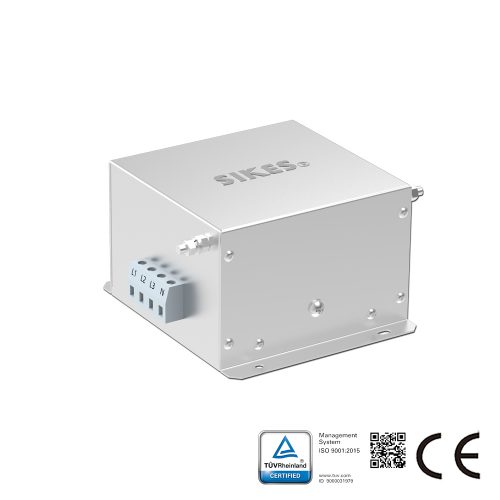

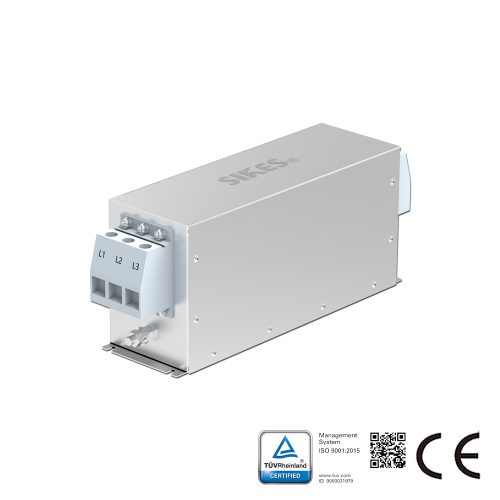

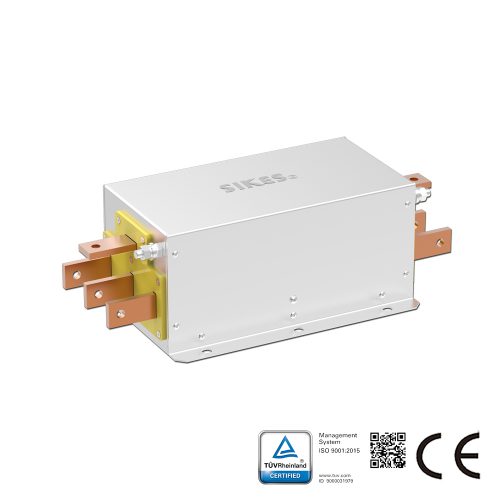

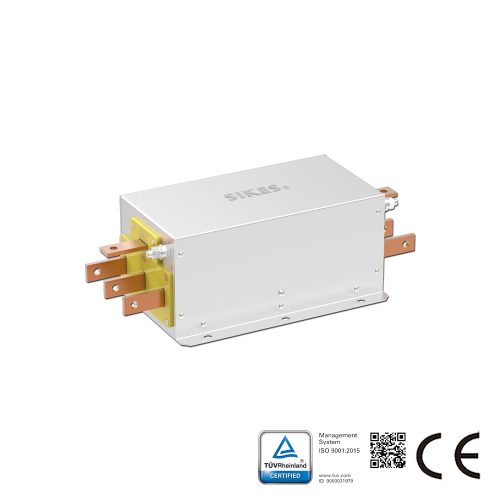

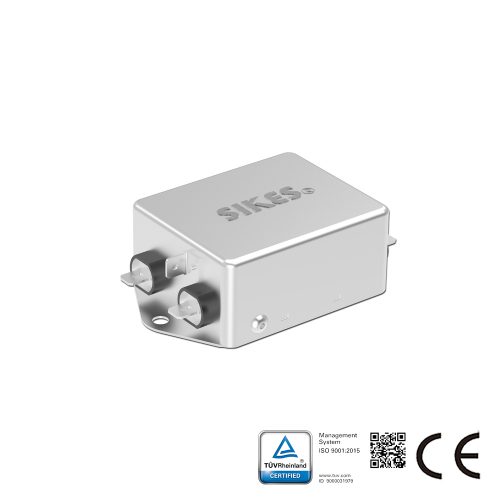

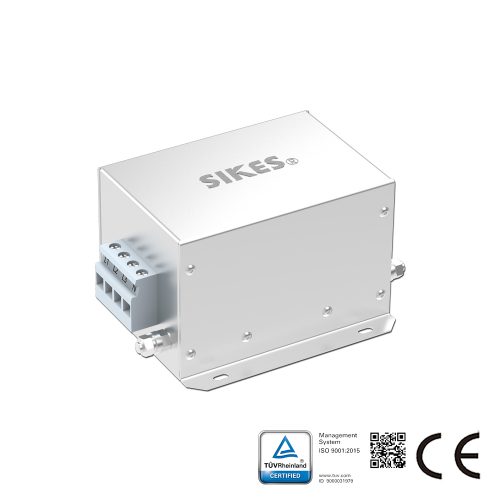

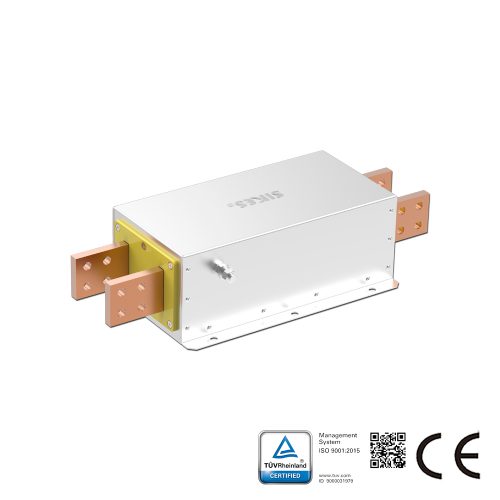

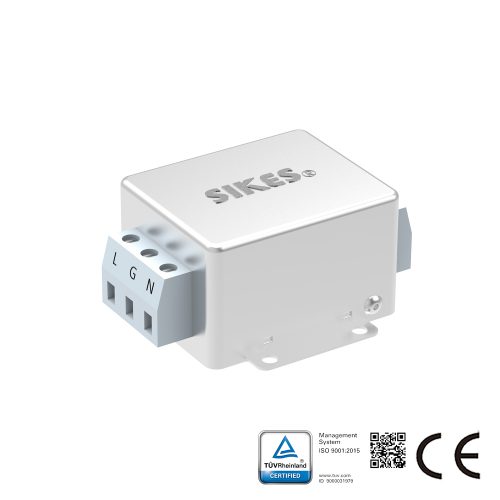

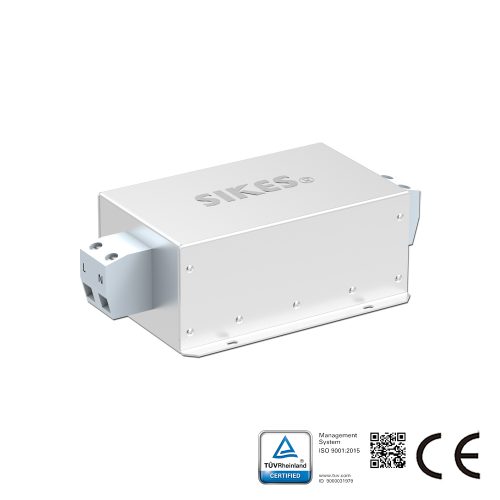

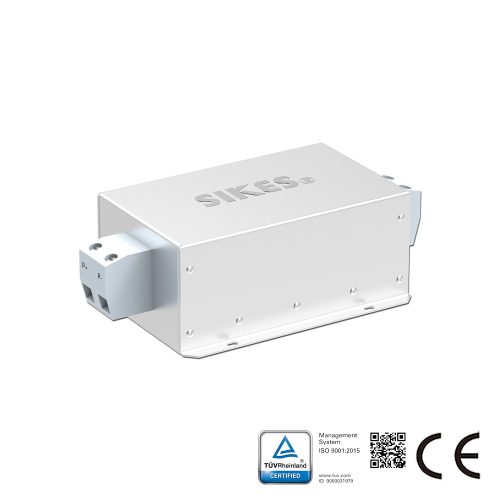

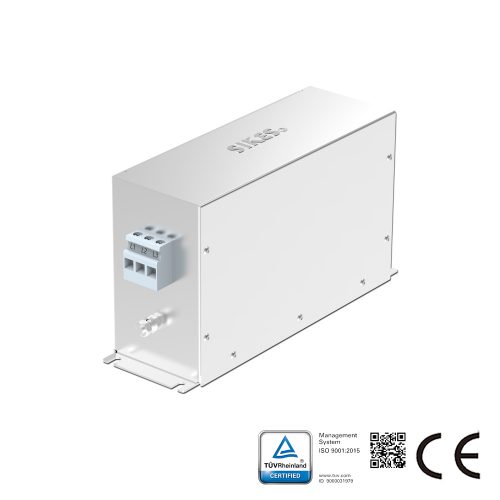

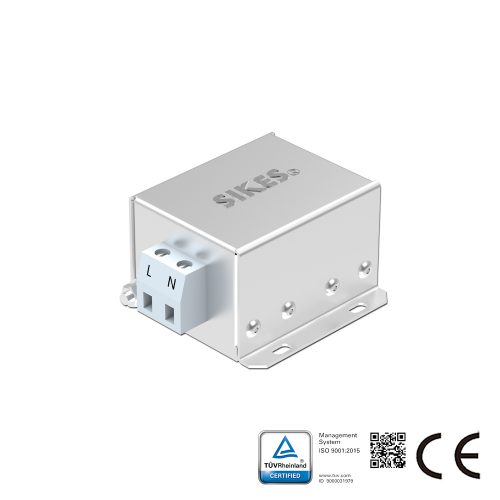

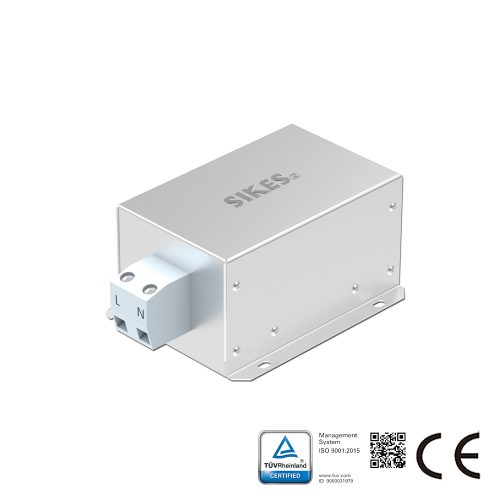

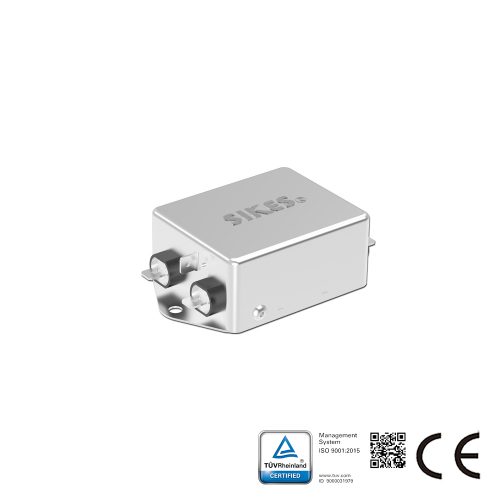

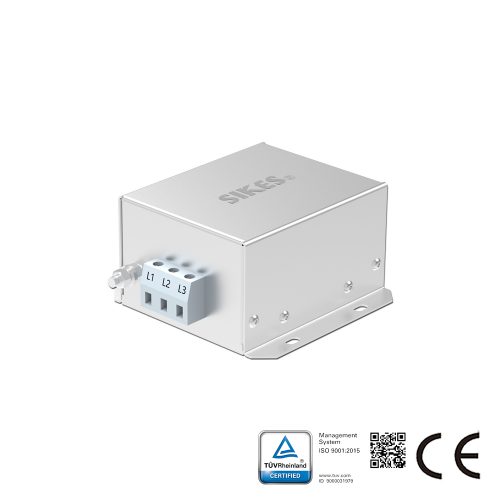

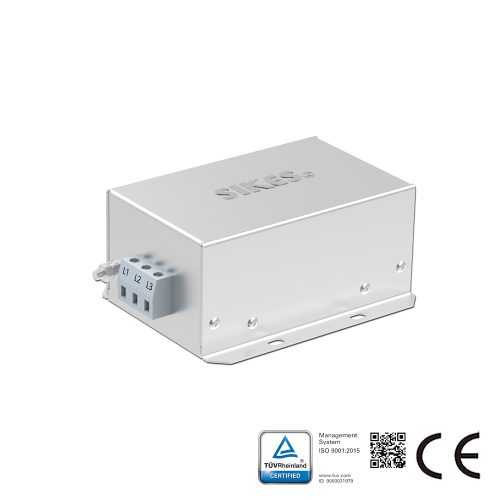

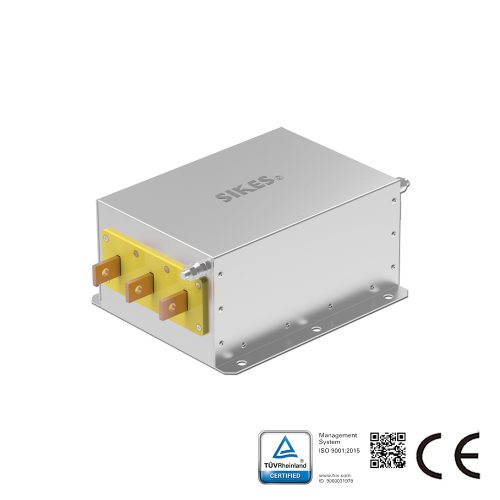

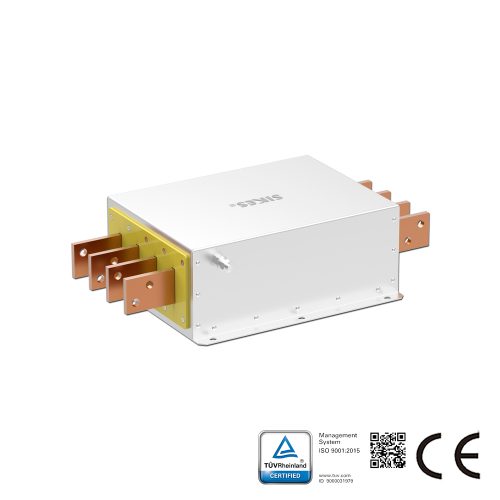

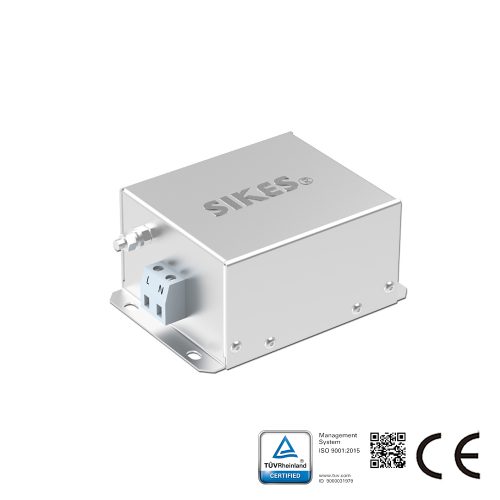

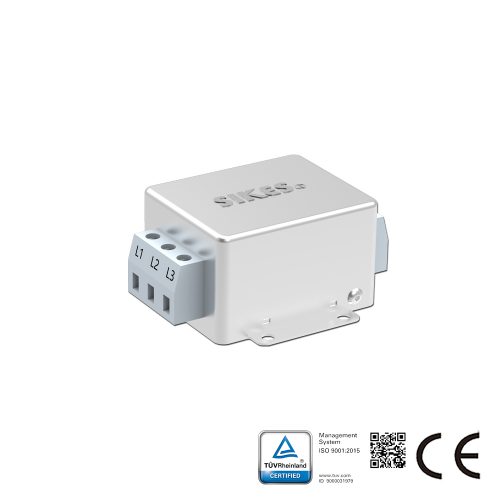

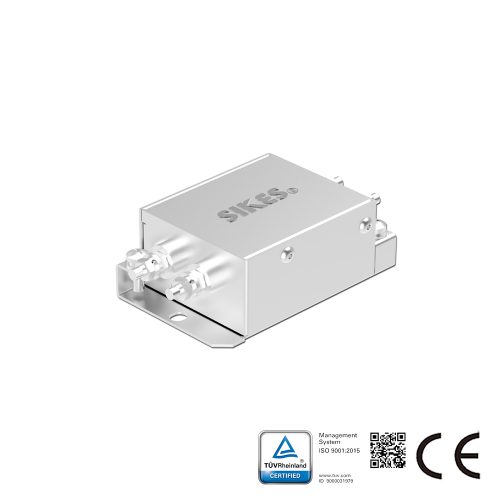

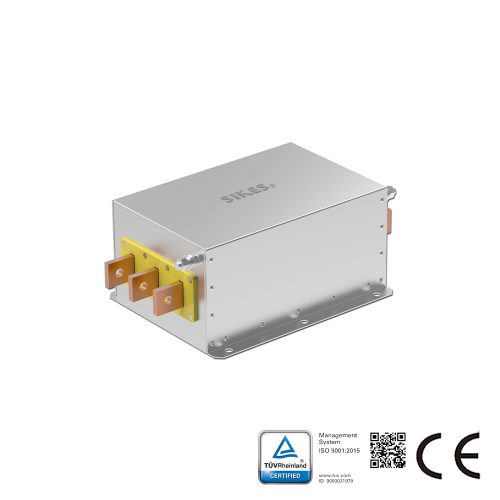

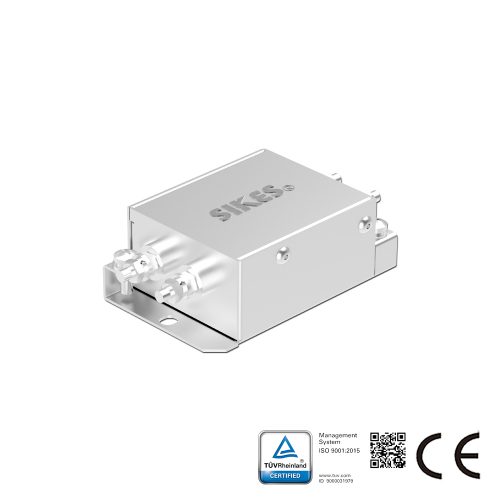

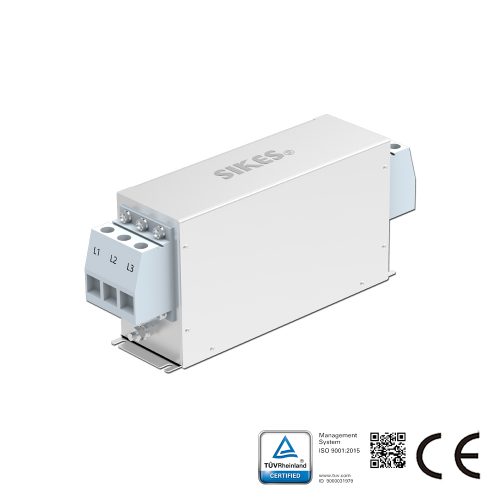

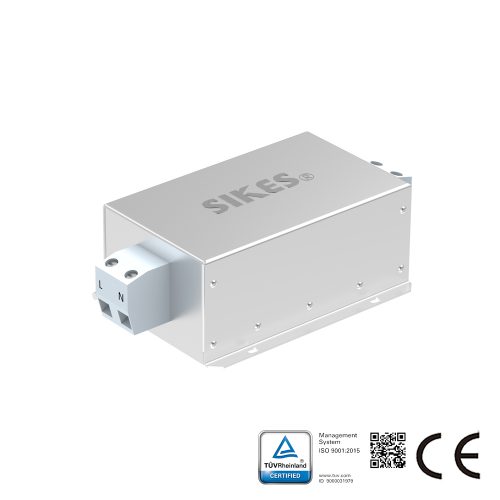

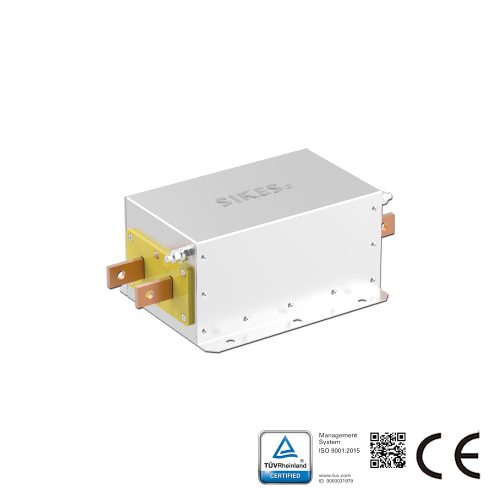

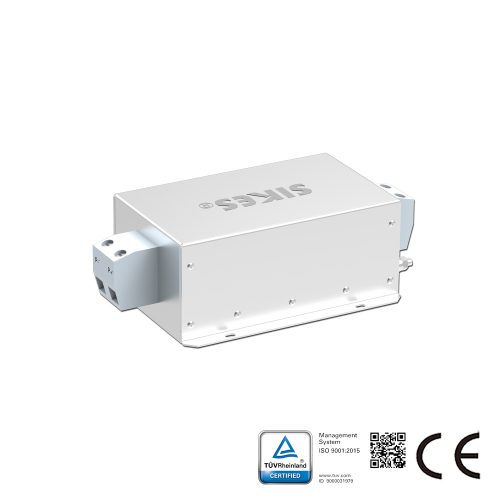

अनुप्रयोग	DC फ़िल्टर			सिंगल-फेज EMC/EMI फ़िल्टर							3-फेज EMC/EMI फ़िल्टर											3-फेज न्यूट्रल लाइन फ़िल्टर
अनुप्रयोग	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
ट्रांसमिशन और ड्राइव डिवाइस						●	●	●	●		●	●	●	●	●	●						●	●	●
औद्योगिक रोबोट और स्वचालन						●	●	●			●	●	●	●		●	●					●	●
सेमीकंडक्टर उपकरण					●	●	●	●	●					●		●	●					●	●
ऊर्जा भंडारण उपकरण	●	●	●			●	●	●	●				●			●	●	●	●				●	●
इलेक्ट्रिक वाहन उपकरण और चार्जिंग सिस्टम	●	●				●	●	●	●			●		●		●	●	●				●	●
वेयरहाउसिंग और लॉजिस्टिक्स ऑटोमेशन					●	●		●	●			●		●	●	●							●
HVAC सिस्टम						●	●					●	●	●		●		●				●	●
प्रकाश व्यवस्था (Lighting Systems)						●		●
चिकित्सा उपकरण और साधन				●	●	●	●							●						●			●	●		●
ऊर्जा प्रणालियाँ	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
डिजिटल और सूचना प्रणाली	●	●			●		●	●	●
शील्डिंग और सुरक्षा सुविधाएं										●															●		●
सैन्य सुविधाएं और उपकरण							●			●											●				●		●

निष्कर्ष

With the development of electronic equipment towards higher frequencies and higher power densities, electromagnetic interference problems in new energy vehicles, industrial automation, communication, and new energy systems are becoming increasingly prominent.

EMC design has become a crucial aspect of ensuring stable equipment operation and passing relevant certifications.

Among various EMC mitigation technologies, EMC filters are one of the most direct and effective means of suppressing conducted electromagnetic interference.
By properly configuring filters at the power input, high-frequency noise propagation can be effectively reduced and system electromagnetic compatibility (EMC) performance improved.

To meet diverse application needs, our company offers a variety of EMC filter products, widely applicable in industrial, power supply, and new energy equipment, providing reliable assurance for stable system operation and EMC certification.
