EC पंखे के लिए हार्मोनिक समाधान

EC पंखे अपनी उच्च दक्षता, कम शोर और बुद्धिमान गति नियंत्रण के कारण डेटा सेंटर, HVAC सिस्टम और औद्योगिक शीतलन में व्यापक रूप से उपयोग किए जाते हैं। हालाँकि, उनके पावर इलेक्ट्रॉनिक ड्राइव हार्मोनिक धाराएँ उत्पन्न करते हैं जो बिजली की गुणवत्ता और सिस्टम स्थिरता को प्रभावित कर सकती हैं। समर्पित EC पंखे हार्मोनिक फिल्टर LC निष्क्रिय फ़िल्टरिंग तकनीक का उपयोग करके हार्मोनिक्स को कम करते हैं, पावर फैक्टर में सुधार करते हैं और बिजली आपूर्ति की विश्वसनीयता बढ़ाते हैं।

समाधान का अवलोकन हार्मोनिक समस्याएँ यह क्या है कार्य सिद्धांत विशेषताएँ लाभ परीक्षण प्रणाली अनुप्रयोग निष्कर्ष संबंधित उत्पाद संबंधित केस स्टडीज (परियोजनाएं) संबंधित लेख

EC पंखे और हार्मोनिक्स का अवलोकन

EC पंखे, अपनी उच्च दक्षता, कम शोर और बुद्धिमान गति नियंत्रण के लाभों के साथ, डेटा केंद्रों, HVAC प्रणालियों और औद्योगिक शीतलन में व्यापक रूप से उपयोग किए जाते हैं। हालाँकि, पावर इलेक्ट्रॉनिक ड्राइव तकनीक के उपयोग के कारण, वे संचालन के दौरान कुछ हार्मोनिक धाराएँ उत्पन्न करते हैं, जिससे बिजली की गुणवत्ता में गिरावट, उपकरणों का अत्यधिक गर्म होना, शक्ति गुणक में कमी और प्रणाली हानियों में वृद्धि हो सकती है। बड़े पैमाने पर और केंद्रीकृत अनुप्रयोगों की प्रवृत्ति के साथ, EC पंखों के लिए हार्मोनिक शमन बिजली आपूर्ति की स्थिरता सुनिश्चित करने और प्रणाली की परिचालन दक्षता में सुधार करने के लिए एक महत्वपूर्ण पहलू बन गया है।

उत्पाद या समाधान पूछताछ

हार्मोनिक समस्याएँ

हार्मोनिक विद्युत प्रणालियों में ऊर्जा दक्षता, उपकरणों की विश्वसनीयता और संचालन लागत को प्रभावित करते हैं तथा छिपे हुए नुकसान का कारण बनते हैं।

1

सिस्टम हानि में वृद्धि और उपकरणों का अत्यधिक ताप/रेटिंग में कमी

हार्मोनिक धाराएँ ट्रांसफार्मर, केबल और वितरण उपकरणों में अतिरिक्त हानियाँ उत्पन्न करती हैं, जिससे तापन, क्षमता में कमी और समग्र प्रणाली दक्षता में गिरावट होती है।
2

EC पंखे की विश्वसनीयता पर प्रभाव

हार्मोनिक्स और वोल्टेज विरूपण EC पंखे ड्राइव मॉड्यूल की स्थिरता को प्रभावित कर सकते हैं, पावर उपकरणों पर थर्मल तनाव बढ़ा सकते हैं, उपकरणों की उम्र बढ़ने में तेजी ला सकते हैं और सेवा जीवन को छोटा कर सकते हैं।
3

बिजली आपूर्ति असामान्यताएं और अनियोजित डाउनटाइम

हार्मोनिक्स सुरक्षात्मक उपकरणों की खराबी और विद्युत उपकरणों के असामान्य संचालन का कारण बन सकते हैं, जिससे महत्वपूर्ण उपकरणों के डाउनटाइम का जोखिम बढ़ जाता है।
4

पावर फैक्टर कम हुआ और परिचालन लागत बढ़ी

हार्मोनिक्स सिस्टम में प्रतिक्रियाशील धारा बढ़ाते हैं, पावर फैक्टर कम करते हैं, बिजली बिल बढ़ाते हैं, और UPS, ट्रांसफार्मर और अन्य उपकरणों की क्षमता आवश्यकताओं को बढ़ा सकते हैं।

EC पंखों के लिए पैसिव हार्मोनिक फ़िल्टर क्या है?

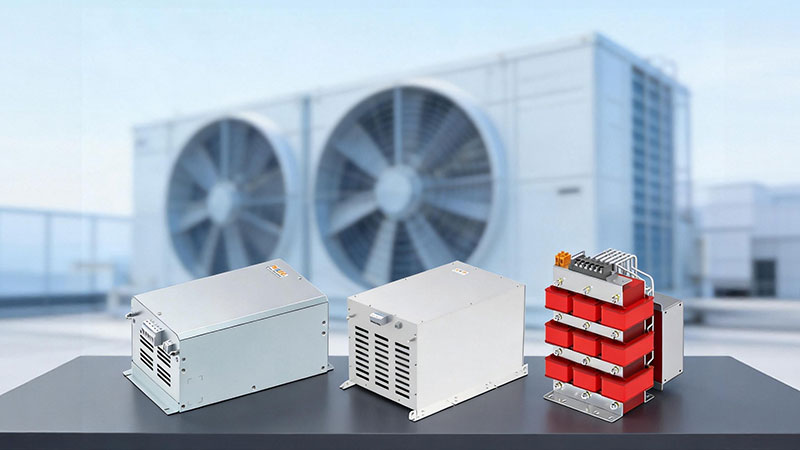

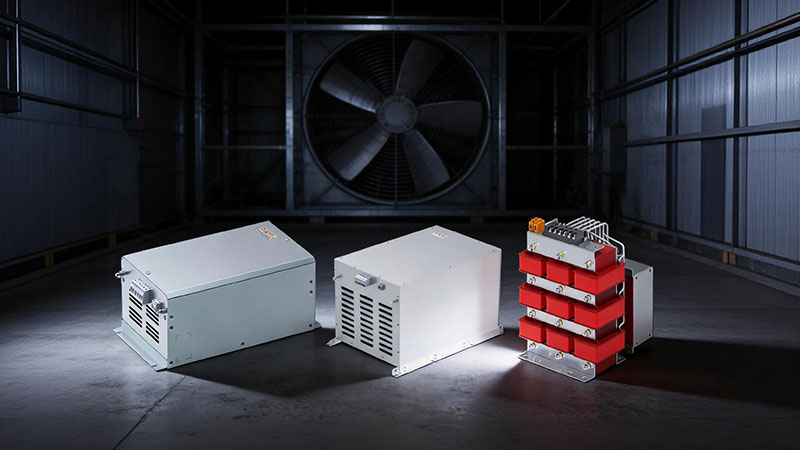

EC पंखे हार्मोनिक फिल्टर एक फ़िल्टरिंग डिवाइस है जिसे EC (इलेक्ट्रॉनिक रूप से कम्यूटेड) पंखे प्रणालियों की विद्युत गुणवत्ता में सुधार करने के लिए डिज़ाइन किया गया है। यह मुख्य रूप से प्रेरक, संधारित्र और प्रतिरोधक जैसे निष्क्रिय घटकों से बना होता है। अनुकूलित रूप से डिज़ाइन किए गए फ़िल्टरिंग नेटवर्क के माध्यम से, यह EC पंखे के पावर इलेक्ट्रॉनिक ड्राइव द्वारा उत्पन्न विशेषता हार्मोनिक्स के लिए कम प्रतिबाधा पथ प्रदान करता है, प्रभावी रूप से हार्मोनिक धाराओं को कम करता है, प्रणाली के शक्ति गुणक में सुधार करता है, और लाइन हानियों और उपकरण तापन को न्यूनतम करता है। EC पंखे के लिए हार्मोनिक फिल्टर विद्युत आपूर्ति प्रणाली की स्थिरता को बढ़ा सकता है और विभिन्न अनुप्रयोग परिदृश्यों की विद्युत गुणवत्ता आवश्यकताओं को पूरा कर सकता है।

हमारे उत्पादों को देखें

EC पंखों के लिए Sikes समर्पित फ़िल्टर का तकनीकी सिद्धांत

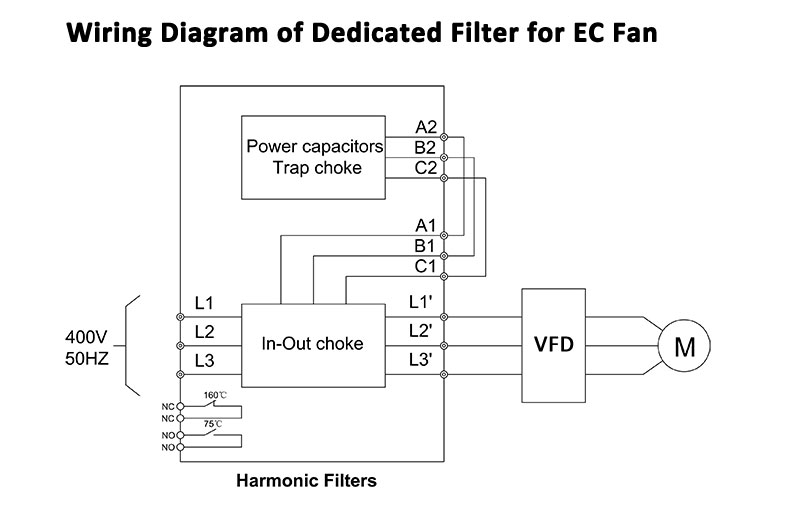

EC पंखों के लिए Sikes समर्पित फ़िल्टर LC निष्क्रिय फ़िल्टरिंग तकनीक का उपयोग करता है, जो लाइन/लोड रिएक्टरों और पावर कैपेसिटर के माध्यम से एक हार्मोनिक फ़िल्टरिंग नेटवर्क बनाता है। जब EC पंखा संचालन में होता है, तो आंतरिक रेक्टिफायर और पावर इलेक्ट्रॉनिक ड्राइव इकाई द्वारा उत्पन्न हार्मोनिक धाराएँ फ़िल्टरिंग सिस्टम में प्रवेश करती हैं। फ़िल्टर फिर विशिष्ट आवृत्तियों पर हार्मोनिक्स के लिए एक कम-प्रतिबाधा बाईपास पथ प्रदान करता है, जिससे हार्मोनिक धाराएँ फ़िल्टर शाखा के भीतर प्रसारित हो सकती हैं और इस प्रकार उपयोगिता ग्रिड में इंजेक्ट किए गए हार्मोनिक घटकों को कम कर सकती हैं। साथ ही, फ़िल्टर में कैपेसिटर घटक उचित मात्रा में प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्रदान करते हैं, रिएक्टरों के साथ समन्वय में काम करते हुए सिस्टम पावर फैक्टर में सुधार करते हैं, लाइन धाराओं को कम करते हैं और उपकरण तापन हानियों को न्यूनतम करते हैं। अनुकूलित फ़िल्टर पैरामीटर डिज़ाइन के माध्यम से, धारा तरंगरूप को प्रभावी ढंग से सुधारा जा सकता है, THDi (कुल हार्मोनिक धारा विरूपण) को कम किया जा सकता है, और बिजली आपूर्ति प्रणाली की स्थिरता को बढ़ाया जा सकता है। यह समाधान निष्क्रिय घटकों से बना है, जिसमें सरल संरचना और उच्च विश्वसनीयता है, और इसे जटिल नियंत्रण या सॉफ़्टवेयर कमीशनिंग की आवश्यकता नहीं है। यह अपेक्षाकृत स्थिर भार विशेषताओं वाले EC पंखा प्रणालियों के लिए उपयुक्त है, और डेटा केंद्रों, भवन वेंटिलेशन प्रणालियों और औद्योगिक शीतलन उपकरणों जैसे महत्वपूर्ण अनुप्रयोगों में हार्मोनिक हस्तक्षेप के प्रभाव को प्रभावी ढंग से कम कर सकता है।

EC पंखों के लिए Sikes समर्पित हार्मोनिक फ़िल्टर की विशेषताएँ

स्रोत स्तर पर हार्मोनिक को दबाता है, दक्षता और विश्वसनीयता बढ़ाता है, तथा उपकरणों की हानि और अतिरिक्त लागत को कम करता है

अल्ट्रा-लो हार्मोनिक विरूपण

THDi < 5%, EC पंखों द्वारा उत्पन्न हार्मोनिक धाराओं को प्रभावी ढंग से दबाता है और ग्रिड बिजली गुणवत्ता में सुधार करता है।
उच्च शक्ति गुणक सुधार

पावर फैक्टर 99% तक, प्रतिक्रियाशील बिजली हानि को कम करना और बिजली आपूर्ति दक्षता बढ़ाना।
उच्च शक्ति घनत्व डिज़ाइन

उच्च-प्रदर्शन घटकों का उपयोग करते हुए, एकल इकाई की शक्ति सुधार क्षमता 6.3 किलोवाट से अधिक होने के साथ, एक कॉम्पैक्ट और कुशल डिज़ाइन प्राप्त किया जाता है।
उत्कृष्ट वोल्टेज गुणवत्ता

स्थिर और स्वच्छ बिजली वातावरण प्रदान करना, सर्वर और नियंत्रण प्रणाली जैसे संवेदनशील उपकरणों के विश्वसनीय संचालन को सुनिश्चित करना।
उच्च विश्वसनीयता संचालन गारंटी

हार्मोनिक्स के कारण होने वाले उपकरण हस्तक्षेप, असामान्य शटडाउन और परिचालन जोखिमों को कम करना, शीतलन प्रणालियों के निरंतर और स्थिर संचालन को सुनिश्चित करना।
ऊर्जा-बचत और पर्यावरण के अनुकूल संचालन

सिस्टम हानियों को कम करना, ऊर्जा दक्षता में सुधार करना, और कम शोर, लागत प्रभावी और किफायती संचालन प्राप्त करना।

EC पंखों के लिए Sikes समर्पित हार्मोनिक फ़िल्टर के लाभ

केंद्रीकृत हार्मोनिक कमी, विस्तृत लोड रेंज, विभिन्न ब्रांडों के साथ संगतता और स्वतंत्र परीक्षण सत्यापन का समर्थन करता है

कई EC पंखों के लिए लचीला क्षमता मिलान

एकल फ़िल्टर इकाई की क्षमता को जुड़े पंखों की संख्या के अनुसार लचीले ढंग से अनुकूलित किया जा सकता है, जो प्रति फ़िल्टर 10 EC पंखों तक का समर्थन करता है। यह केंद्रीकृत हार्मोनिक दमन की आवश्यकताओं को पूरा करता है, साथ ही उच्च लागत-प्रभावशीलता और स्थान की बचत प्रदान करता है।
कुशल हार्मोनिक कटौती और पावर फैक्टर सुधार

रेटेड स्थितियों के तहत, THDi को 5% से नीचे रखा जा सकता है; 50% लोड पर, THDi लगभग 6% होता है। पावर फैक्टर 99% तक पहुंच सकता है, जो लाइन हानियों और उपकरण तापन को प्रभावी ढंग से कम करता है।
विस्तृत लोड रेंज पर स्थिर संचालन

1% से 100% लोड पर कार्य करने में सक्षम, फ़िल्टर हार्मोनिक उतार-चढ़ाव, झूठे अलार्म और सिस्टम अनुनाद जोखिमों को प्रभावी ढंग से कम करता है, जिससे शीतलन और वेंटिलेशन प्रणालियों की स्थिरता बढ़ती है।

प्रमुख EC पंखे ब्रांडों के साथ संगतता

EBM, ZIEHL-ABEGG और Fans-tech जैसे प्रमुख ब्रांडों के साथ संगत, विभिन्न अनुप्रयोग परिदृश्यों में सिस्टम एकीकरण की सुविधा प्रदान करता है।
बेहतर बिजली गुणवत्ता और कम परिचालन लागत

धारा विरूपण के कारण होने वाली ऊर्जा हानियों और तापीय हानियों को न्यूनतम करता है, डेटा केंद्रों, सटीक उपकरणों, ट्रांसफार्मरों और वितरण नेटवर्कों पर हार्मोनिक प्रभावों को कम करता है, और समग्र आपूर्ति विश्वसनीयता को बढ़ाता है।
लागत प्रभावी निष्क्रिय फ़िल्टरिंग समाधान

सरल, अत्यधिक विश्वसनीय संरचना में निष्क्रिय घटकों (प्रेरक, संधारित्र, प्रतिरोधक) के साथ निर्मित, अपेक्षाकृत स्थिर भार वाले EC पंखे प्रणालियों में हार्मोनिक दमन के लिए उपयुक्त।

समर्पित परीक्षण प्रणाली द्वारा सत्यापित

Sikes के स्व-विकसित EC पंखे परीक्षण बेंच का उपयोग करते हुए, जो विभिन्न पंखे संख्याओं और भार सीमाओं को कवर करता है, फ़िल्टर के वास्तविक प्रदर्शन और हार्मोनिक दमन प्रभावशीलता को वास्तविक दुनिया की स्थितियों में कठोरता से मान्य किया जाता है।

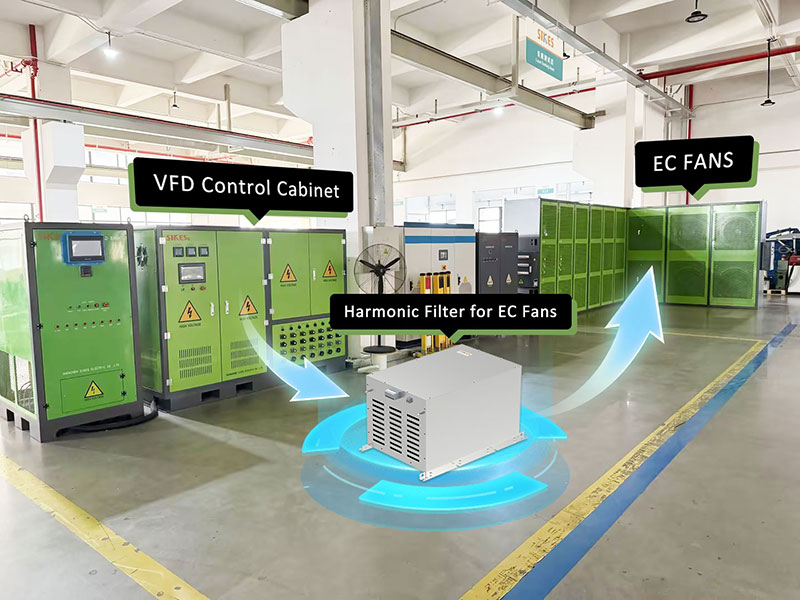

EC पंखे हार्मोनिक फिल्टर के लिए Sikes परीक्षण प्रणाली

EC पंखों के हार्मोनिक फिल्टर के फ़िल्टरिंग प्रदर्शन और सिस्टम संगतता को सत्यापित करने के लिए, Sikes ने विभिन्न परिचालन स्थितियों के तहत फिल्टर के विद्युत प्रदर्शन का परीक्षण और विश्लेषण करने के लिए एक समर्पित परीक्षण बेंच स्थापित की है।

परीक्षण प्रणाली EC पंखों के वास्तविक कार्य वातावरण का अनुकरण करती है और फ़िल्टरिंग से पहले और बाद में वर्तमान तरंग रूपों, हार्मोनिक सामग्री, पावर फैक्टर और परिचालन स्थिति जैसे प्रमुख मापदंडों को एकत्र करती है। इन डेटा का उपयोग हार्मोनिक दमन, बिजली गुणवत्ता सुधार और सिस्टम स्थिरता वृद्धि में फिल्टर की प्रभावशीलता का मूल्यांकन करने के लिए किया जाता है।

परीक्षण के माध्यम से, विभिन्न लोड स्थितियों के तहत फिल्टर के परिचालन प्रदर्शन को सत्यापित किया जा सकता है, जो उत्पाद पैरामीटर डिज़ाइन, प्रदर्शन अनुकूलन और व्यावहारिक इंजीनियरिंग अनुप्रयोगों के लिए डेटा समर्थन प्रदान करता है।

अनुप्रयोग

डेटा सेंटर, HVAC सिस्टम, औद्योगिक शीतलन और अन्य क्षेत्रों में EC पंखों के हार्मोनिक कमी अनुप्रयोगों के लिए उपयुक्त

डेटा केंद्र और सर्वर कक्ष

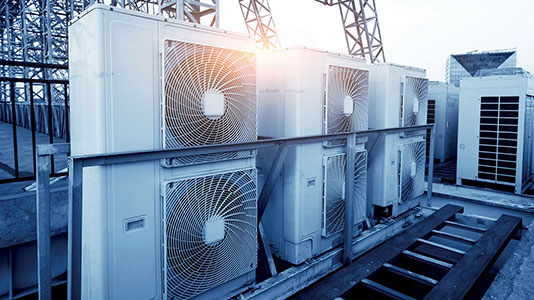

एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) सिस्टम

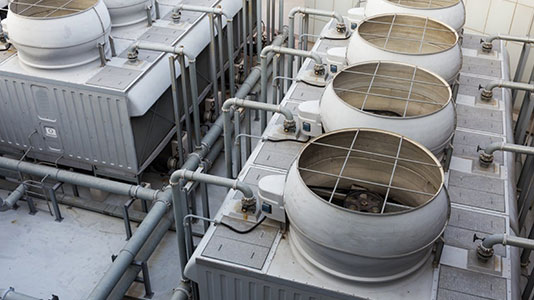

औद्योगिक शीतलन और वेंटिलेशन सिस्टम

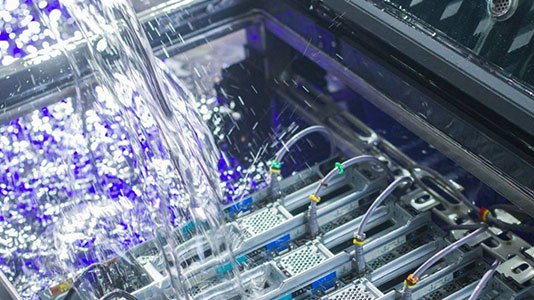

तरल शीतलन प्रणाली और उच्च घनत्व ताप अपव्यय उपकरण

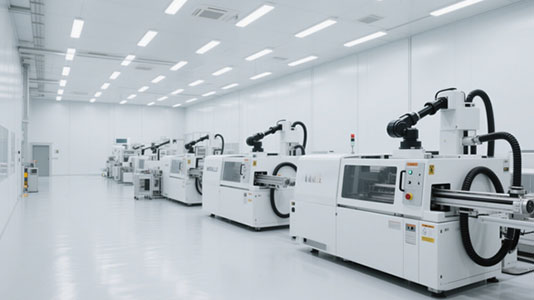

स्वच्छ कक्ष और सटीक विनिर्माण वातावरण
वाणिज्यिक भवन और स्मार्ट भवन

निष्कर्ष

डेटा सेंटर, HVAC सिस्टम, औद्योगिक शीतलन और अन्य क्षेत्रों में EC पंखों के बढ़ते उपयोग के साथ, उनकी पावर इलेक्ट्रॉनिक ड्राइव विशेषताओं से उत्पन्न हार्मोनिक धारा समस्याओं ने बढ़ता ध्यान आकर्षित किया है। हार्मोनिक्स से धारा तरंग विरूपण, शक्ति गुणक में कमी, उपकरणों के ताप में वृद्धि और बिजली आपूर्ति प्रणाली की स्थिरता में गिरावट हो सकती है। EC पंखों की परिचालन विशेषताओं के जवाब में, EC पंखों के लिए Sikes का समर्पित फ़िल्टर LC निष्क्रिय फ़िल्टरिंग तकनीक का उपयोग करता है, जो प्रेरक, संधारित्र और अन्य घटकों के साथ एक फ़िल्टरिंग नेटवर्क बनाता है ताकि पंखों द्वारा उत्पन्न विशिष्ट हार्मोनिक्स को दबाया जा सके और समग्र शक्ति गुणवत्ता में सुधार किया जा सके। यह समाधान सरल संरचना और उच्च विश्वसनीयता प्रदान करता है, जो इसे अपेक्षाकृत स्थिर भार वाले EC पंखे अनुप्रयोगों के लिए उपयुक्त बनाता है। यह हार्मोनिक प्रभावों को कम करने में मदद करता है और बिजली आपूर्ति प्रणाली की परिचालन स्थिरता को बढ़ाता है।
