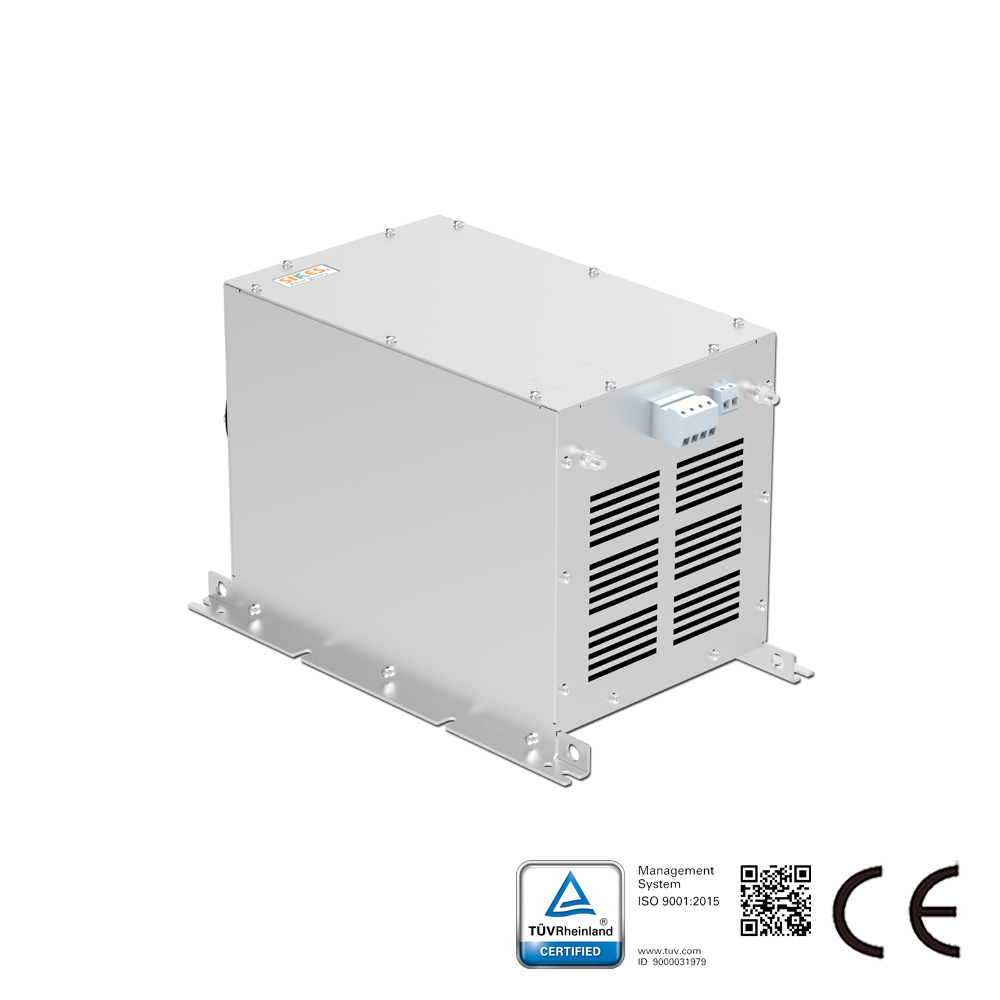

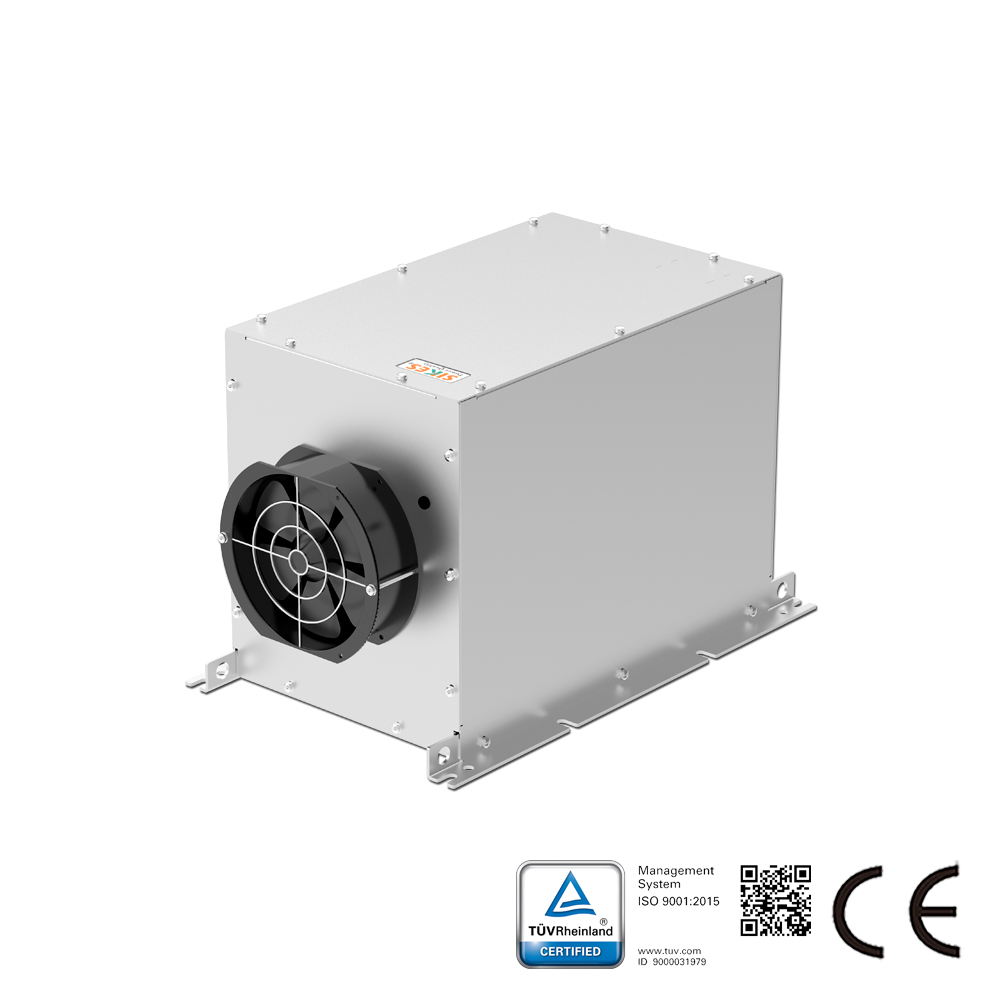

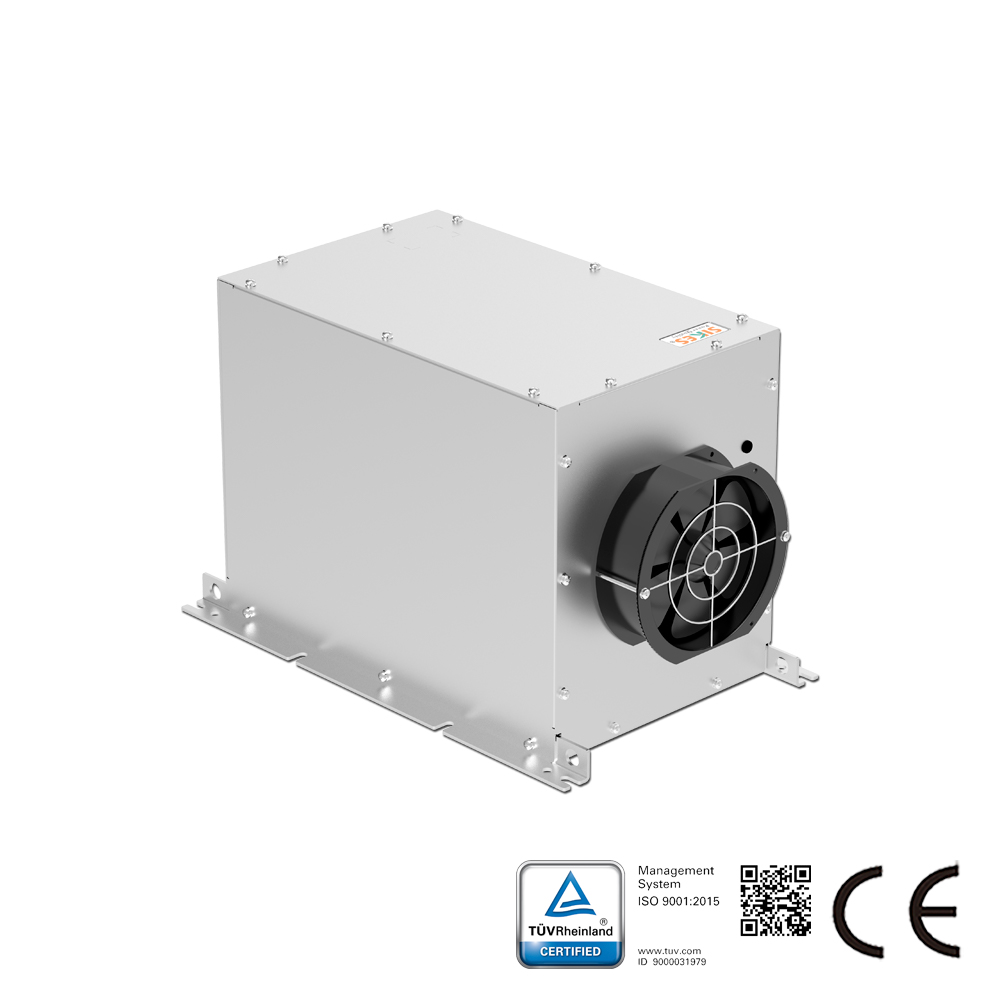

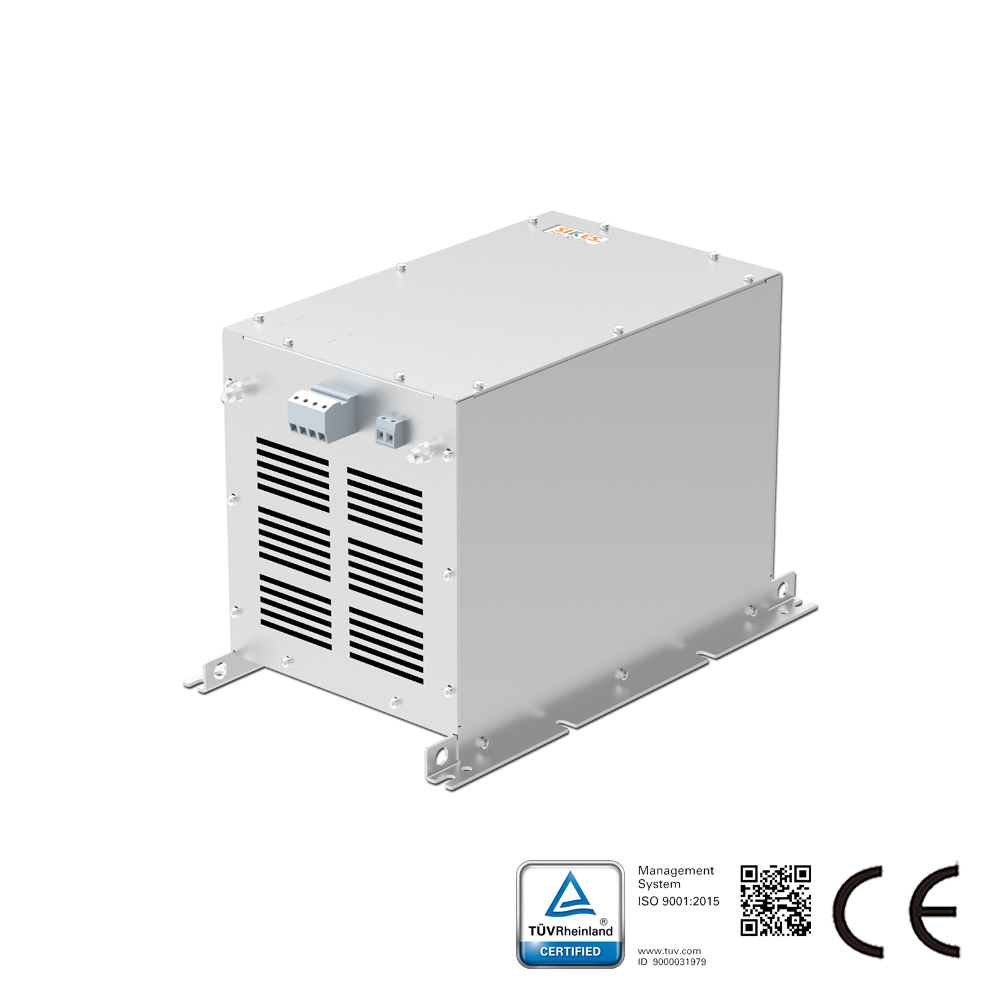

उत्पाद अवलोकन:

सिंगल-फेज हार्मोनिक फिल्टर 220V/230V, 50/60 Hz सिंगल-फेज एसी वितरण प्रणालियों के लिए विकसित एक विशेष विद्युत गुणवत्ता सुधार उपकरण है। यह सिंगल-फेज नॉन-लीनियर लोड के कारण उत्पन्न विद्युत गुणवत्ता समस्याओं का सटीक समाधान करता है, जिनमें हार्मोनिक विरूपण, अत्यधिक न्यूट्रल धारा, वोल्टेज तरंगरूप विरूपण और निम्न शक्ति गुणांक शामिल हैं। एक सिद्ध फिल्टरिंग टोपोलॉजी पर आधारित, यह फिल्टर निम्न-आवृत्ति विषम-क्रम हार्मोनिक्स—विशेष रूप से तीसरे, पांचवें और सातवें क्रम—को प्रभावी रूप से दबाता है, और आवासीय, वाणिज्यिक तथा लघु-से-मध्यम औद्योगिक सिंगल-फेज अनुप्रयोगों के लिए अत्यधिक उपयुक्त है। यह ग्रिड तरंगरूप को शुद्ध करता है, आपूर्ति विद्युत गुणवत्ता को स्थिर करता है, और उपकरण खराबी, अत्यधिक ऊर्जा खपत तथा हार्मोनिक्स से प्रेरित लाइन अतितापन जैसे संभावित जोखिमों को समाप्त करता है। यह समाधान सिंगल-फेज विद्युत गुणवत्ता के लिए एक हल्का, अत्यधिक अनुकूलनीय अनुकूलन प्रदान करता है।

कार्य सिद्धांत:

पैसिव सिंगल-फेज हार्मोनिक फिल्टर एक मुख्यधारा टी-प्रकार टोपोलॉजी पर आधारित उच्च-परिशुद्धता LC अनुनादी फिल्टरिंग सर्किट का उपयोग करता है। सिंगल-फेज लोड की उच्च-आवृत्ति हार्मोनिक विशेषताओं को लक्षित करते हुए, यह विशिष्ट हार्मोनिक आवृत्तियों के लिए निम्न-प्रतिबाधा निष्कासन पथ प्रदान करता है, सर्किट में हार्मोनिक धाराओं और स्प्यूरियस हस्तक्षेप को सक्रिय रूप से फ़िल्टर करता है, जबकि पावर-फ्रीक्वेंसी मौलिक तरंग के सामान्य संचरण को संरक्षित रखता है। यह स्रोत पर हार्मोनिक विरूपण को प्रभावी रूप से कम करता है।

स्थापना और रखरखाव:

यह उपकरण मानक DIN-रेल माउंटिंग या दीवार-माउंटिंग का समर्थन करता है, और मौजूदा विद्युत वितरण प्रणाली में संशोधन की आवश्यकता नहीं होती है। इसे केवल सिंगल-फेज लोड के अग्र-अंत वितरण सर्किट के साथ श्रेणीक्रम में जोड़कर परिचालन में लाया जा सकता है। स्थापना सरल है और निर्माण कार्य कुशल है। यह इकाई 7×24 घंटे निर्बाध, स्थिर संचालन के लिए डिज़ाइन की गई है, जिसमें लगभग शून्य रखरखाव की आवश्यकता होती है, जो सुरक्षित और विश्वसनीय प्रदर्शन सुनिश्चित करती है।

उत्पाद मूल्य:

कुशल हार्मोनिक न्यूनीकरण के माध्यम से, यह फिल्टर सिंगल-फेज आपूर्ति ग्रिड को प्रभावी रूप से शुद्ध करता है, लाइन और उपकरण विद्युत हानियों को कम करता है, विद्युत अपव्यय को न्यूनतम करता है, और समग्र ऊर्जा दक्षता में सुधार करता है। यह हार्मोनिक्स के कारण उत्पन्न समस्याओं—जैसे बार-बार उपकरण विफलता, ट्रिप-प्रेरित शटडाउन, मीटरिंग त्रुटियां, और केबल उम्र बढ़ने की त्वरित दर—को पूर्ण रूप से हल करता है, जिससे परिचालन और रखरखाव लागत में नाटकीय रूप से कमी आती है और डाउनटाइम हानियां घटती हैं। यह परिशुद्ध उपकरणों के स्थिर संचालन की सुरक्षा करता है, राष्ट्रीय विद्युत गुणवत्ता मानकों का पूर्ण अनुपालन करता है, और उपयोगकर्ताओं को सुरक्षित, ऊर्जा-कुशल और स्थिर विद्युत उपभोग के मुख्य उद्देश्यों को प्राप्त करने में सहायता करता है।

मुख्य लाभ:
· सटीक एवं कुशल फ़िल्टरिंग: एकल-चरण भारों के विशिष्ट तृतीय-क्रम शून्य-अनुक्रम हार्मोनिक्स तथा उच्च-क्रम हार्मोनिक्स को विशेष रूप से लक्षित करता है, जिससे हार्मोनिक न्यूनीकरण दर ≥85% प्राप्त होती है। यह प्रणाली के THDi (कुल हार्मोनिक विरूपण, धारा) को 15% के भीतर सीमित कर सकता है, जिससे ग्रिड तरंग गुणवत्ता में महत्वपूर्ण सुधार होता है तथा न्यूट्रल अधिभार, असामान्य ध्वनि और उपकरणों के अत्यधिक तापन जैसी समस्याओं का प्रभावी समाधान होता है।
· व्यापक अनुकूलनशीलता: 6A से 63A तक की पूर्ण-श्रेणी रेटेड धाराओं को कवर करता है, जो LED प्रकाश व्यवस्था, डिस्प्ले, एकल-चरण आवृत्ति कनवर्टर, रेक्टिफायर, ताप-नियंत्रित हीटर तथा छोटे औद्योगिक नियंत्रण उपकरणों सहित विभिन्न अरैखिक एकल-चरण भारों के लिए उपयुक्त है। स्थिर-अवस्था तथा गतिशील रूप से उतार-चढ़ाव वाली भार स्थितियों दोनों के साथ संगत।
· स्थिर ऊर्जा बचत एवं हानि न्यूनीकरण: लाइनों में हार्मोनिक हानियों तथा उपकरणों की नो-लोड हानियों को प्रभावी रूप से कम करता है, प्रणाली के शक्ति गुणक में सुधार करता है, तथा प्रतिक्रियाशील शक्ति हानियों और विद्युत लागत अपव्यय को न्यूनतम करता है। केबल उम्र बढ़ने, सर्किट ब्रेकर के अनावश्यक ट्रिपिंग और गलत मापन जैसी हार्मोनिक-जनित समस्याओं को समाप्त करता है, जिससे डाउनस्ट्रीम विद्युत उपकरणों की सेवा अवधि बढ़ जाती है।
· हल्का एवं मॉड्यूलर डिज़ाइन: समग्र आकार कॉम्पैक्ट और वजन हल्का है, एकीकृत मॉड्यूलर संरचना के साथ जो लचीले क्षमता संयोजन और आसान विस्तार प्रदान करती है। आवरण उच्च-गुणवत्ता वाले संक्षारण-प्रतिरोधी और चुंबकीय-रोधी धातु सामग्री से निर्मित है, जो मजबूत हस्तक्षेप प्रतिरोधकता और संक्षारण प्रतिरोध प्रदान करता है। विभिन्न इनडोर स्थापना वातावरणों के लिए उपयुक्त, सरल वायरिंग और सुविधाजनक स्थापना/विघटन के साथ।
· बुद्धिमान, सुरक्षित एवं विश्वसनीय: स्वचालित ताप-नियंत्रित शीतलन और अति-तापमान अलार्म आउटपुट सिग्नल से सुसज्जित।
· रखरखाव-मुक्त एवं कम लागत: निष्क्रिय प्रकार होने के कारण, इसमें कोई सूक्ष्म घिसाव-प्रवण घटक नहीं होते और बार-बार समायोजन या अंशांकन की आवश्यकता नहीं होती, जिसके परिणामस्वरूप स्थापना के बाद परिचालन एवं रखरखाव लागत अत्यंत कम होती है।

मुख्य तकनीकी पैरामीटर:
पैरामीटर तकनीकी विशिष्टता
रेटेड परिचालन वोल्टेज AC 220V/230V (एकल-चरण)
रेटेड आवृत्ति 50Hz या 60Hz
रेटेड धारा रेटिंग 6A, 10A, 16A, 20A, 32A, 40A, 63A (वैकल्पिक)
हार्मोनिक क्रम 3री, 5वीं, 7वीं, 9वीं, 11वीं विषम-क्रम हार्मोनिक्स (मुख्य रूप से तृतीय-क्रम शून्य-अनुक्रम हार्मोनिक्स पर केंद्रित)
हार्मोनिक न्यूनीकरण दक्षता ≥85%, THDi≤15%
फ़िल्टर टोपोलॉजी T-प्रकार निष्क्रिय फ़िल्टर
सुरक्षा रेटिंग IP20 (इनडोर मानक)
परिचालन तापमान -10℃ से +50℃
शीतलन ताप-नियंत्रित स्वचालित बलात् वायु शीतलन
सुरक्षा कार्य अति-तापमान अलार्म सिग्नल आउटपुट

विशिष्ट अनुप्रयोग परिदृश्य:
विभिन्न एकल-चरण अरैखिक भारों के साथ केंद्रीकृत बिजली खपत परिदृश्यों के लिए व्यापक रूप से उपयुक्त। मुख्य अनुप्रयोग क्षेत्रों में शामिल हैं: वाणिज्यिक परिसरों, शॉपिंग मॉल और कार्यालय भवनों में एलईडी प्रकाश व्यवस्था और बड़े स्क्रीन सिस्टम; होटल और अपार्टमेंट भवनों में बिजली वितरण प्रणाली; घरेलू और वाणिज्यिक सटीक विद्युत उपकरण; छोटे औद्योगिक स्वचालन और नियंत्रण उपकरण; एकल-चरण परिवर्तनीय आवृत्ति ड्राइव सिस्टम; तापमान नियंत्रित हीटिंग उपकरण; छोटे सटीक चिकित्सा उपकरण; अर्धचालक निर्माण उपकरण; और सुरक्षा निगरानी बिजली आपूर्ति प्रणाली। फिल्टर कई एकल-चरण अरैखिक भारों के समानांतर संचालन के कारण होने वाले हार्मोनिक अध्यारोपण, अत्यधिक तटस्थ धारा, ग्रिड प्रदूषण और खराब उपकरण स्थिरता जैसी उद्योग समस्याओं को प्रभावी ढंग से हल करता है।
