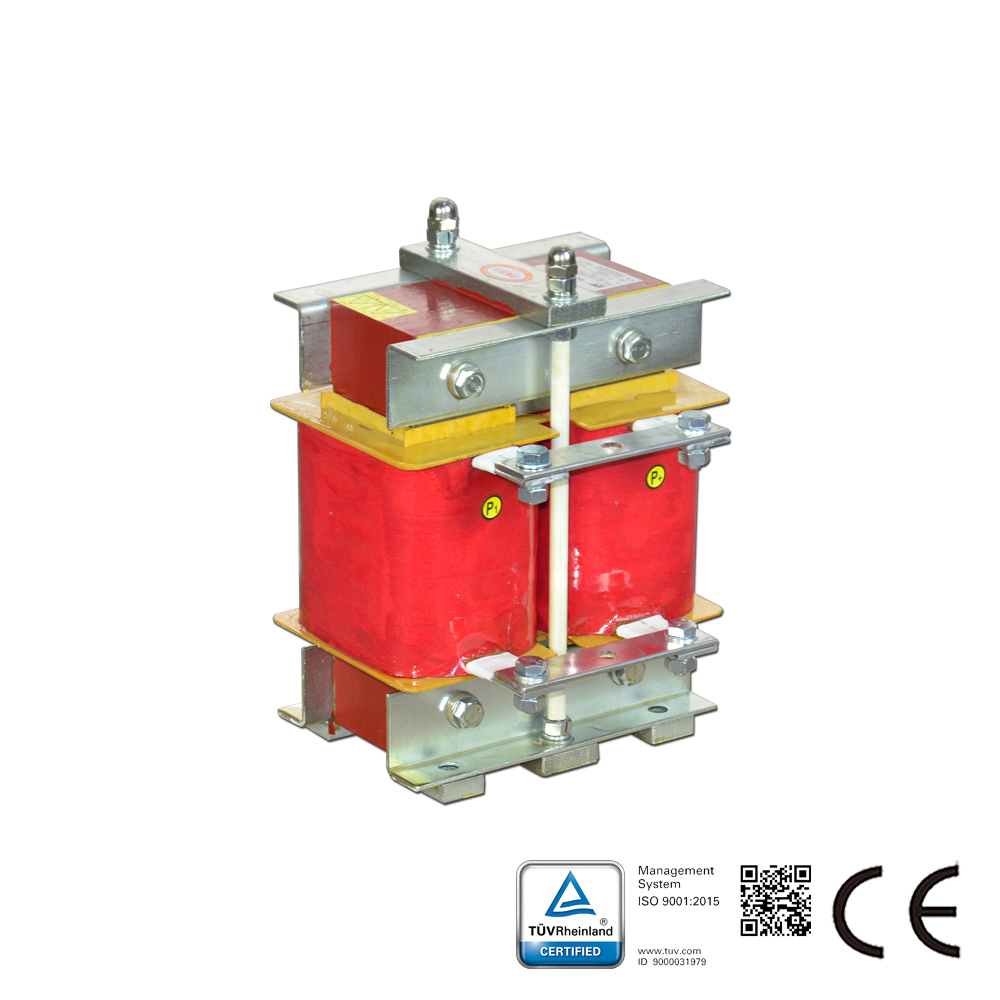

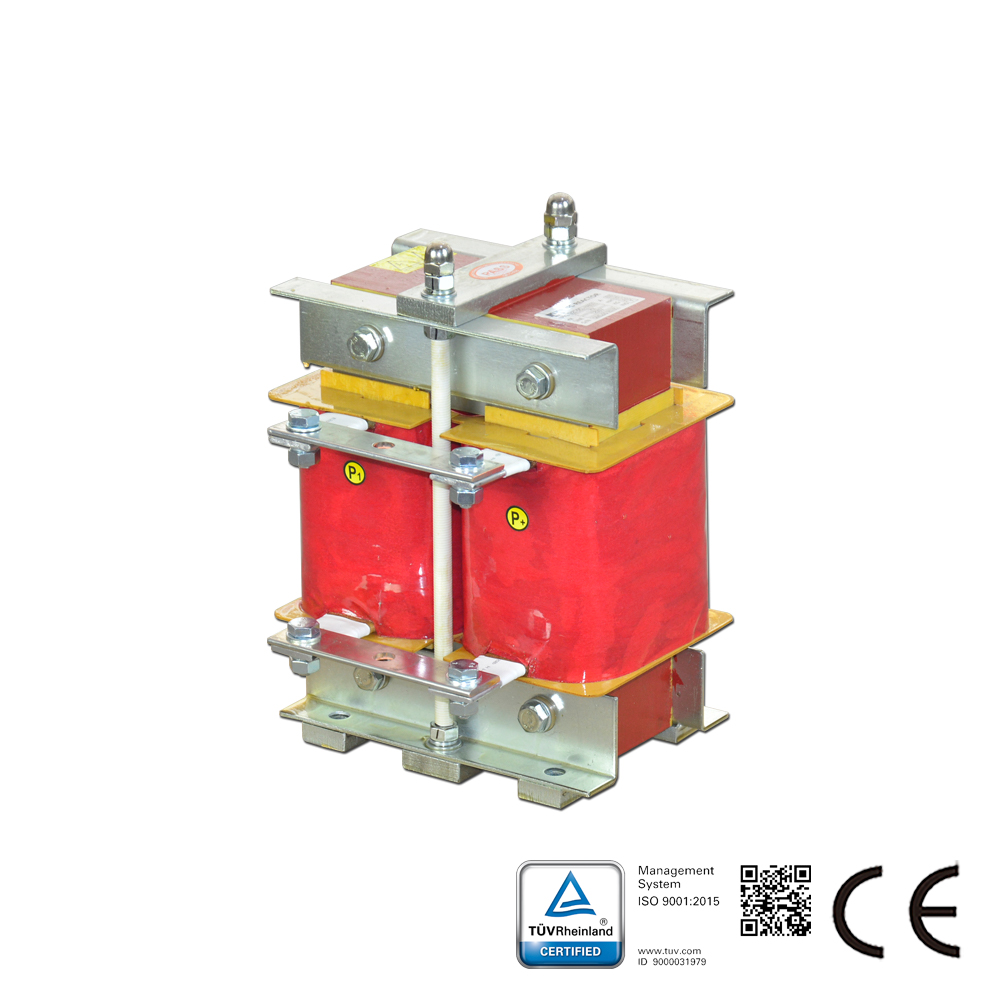

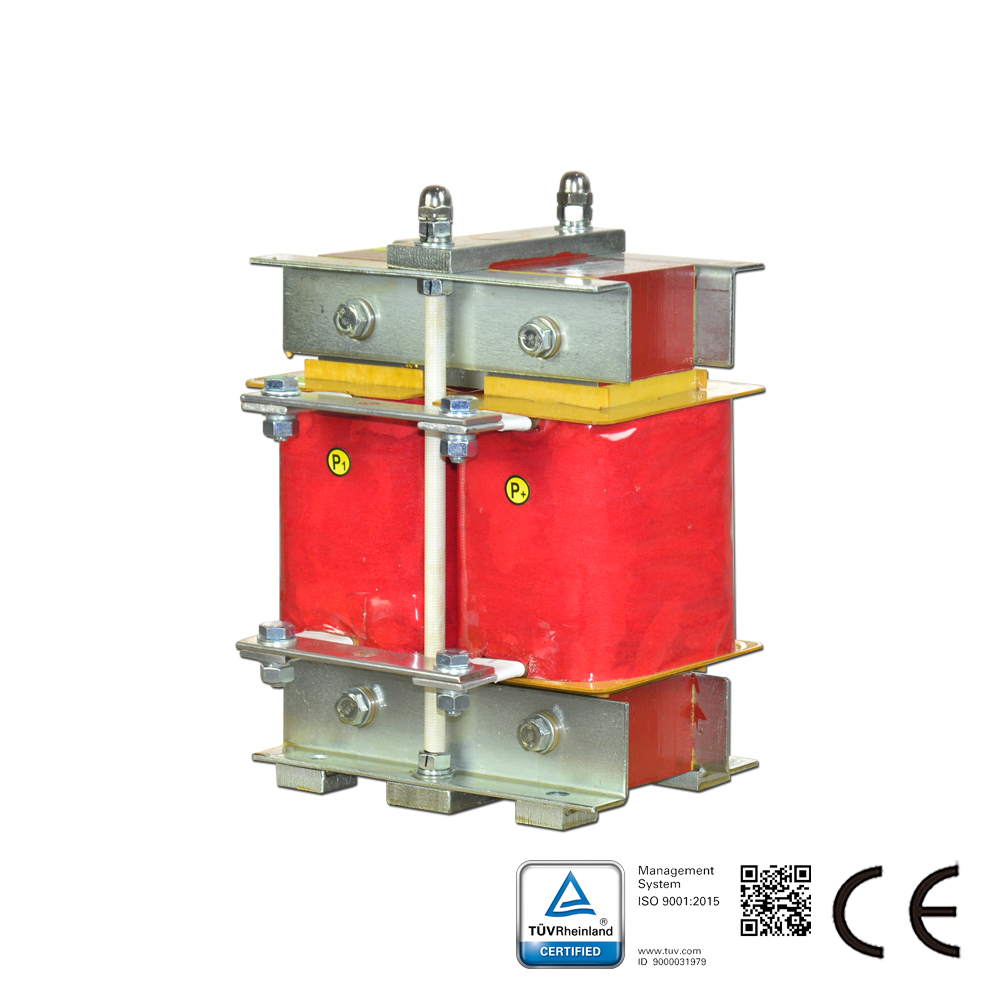

DC रिएक्टर का विवरण:

चुंबकीय नेटवर्क चोक लाइन चोक के दो-तरफा लाभ का भी एहसास कराते हैं। ड्राइव के कारण होने वाली लाइन वोल्टेज विकृति और नॉचिंग को इनकमिंग AC लाइन सप्लाई से फ़िल्टर किया जाता है और इसके विपरीत, अन्य उपकरणों द्वारा लाइन पर लगाए गए हस्तक्षेप को ड्राइव से फ़िल्टर किया जाता है। लाइन से उपलब्ध शॉर्ट सर्किट करंट सीमित होता है। DC चोक को DC रिएक्टर के रूप में भी जाना जाता है।

डीसी रिएक्टर की सामग्री विशेषताएँ:
1. उच्च तापमान प्रतिरोधी: आंतरिक इन्सुलेशन सामग्री फ्रेमलेस प्रक्रिया के साथ संयुक्त है, चोक की ताप प्रतिरोध क्षमता मजबूत है, और क्लास F या H वैकल्पिक है।
2. शोर में कमी: चोक एयर गैप आर्गन आर्क वेल्डिंग प्रक्रिया को अपनाता है, जिसमें कम शोर, छोटा चुंबकीय फ्लक्स रिसाव और स्थिर प्रेरकत्व होता है।
3. विद्युत चुम्बकीय प्रतिरोध: फॉइल वाइंडिंग प्रक्रिया के साथ कुंडलित, चोक में विद्युत चुम्बकीय बल का मजबूत प्रतिरोध और अच्छी प्रस्तुति गुणवत्ता होती है।
4. छोटा आयतन: अनाज-उन्मुख कोल्ड-रोल्ड सिलिकॉन स्टील शीट के साथ कोर, चोक को उच्च विश्वसनीयता, छोटा आकार, हल्का वजन और कम लागत प्रदान करता है।

इस श्रृंखला की विशेषता:
1. इन्वर्टर (सिस्टम) वोल्टेज: 0.4KV
2. वोल्टेज रेंज: DC 600V-1200V
3. डाइइलेक्ट्रिक स्ट्रेंथ: कोर-वाइंडिंग, AC 3000V/50Hz/5mA, 60s में कोई क्षति नहीं (कारखाना परीक्षण)
4. इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, DC 1000V, प्रतिरोध > 100M ओम
5. शोर: 65 dB से कम (रिएक्टर से क्षैतिज रूप से 10 मीटर दूर बिंदु पर मापा गया)
6. मानक: GB 19212.1-2008, GB/T1094.6-2011

डीसी रिएक्टर का अनुप्रयोग:
1. डीसी सर्किट में धारा को कम करना। प्रेरकत्व मान एक निश्चित डिग्री तक पहुंचने पर सतत धारा सुनिश्चित करना।
2. स्पंद धारा के कारण होने वाले दिष्टकारी ब्रिज को क्षति और धारिता के अत्यधिक तापन को कम करना और रोकना।
3. शक्ति गुणांक में सुधार, डीसी बस बार पर एसी स्पंद को कम करना, ग्रिड वोल्टेज क्षणिक को सीमित करना।
