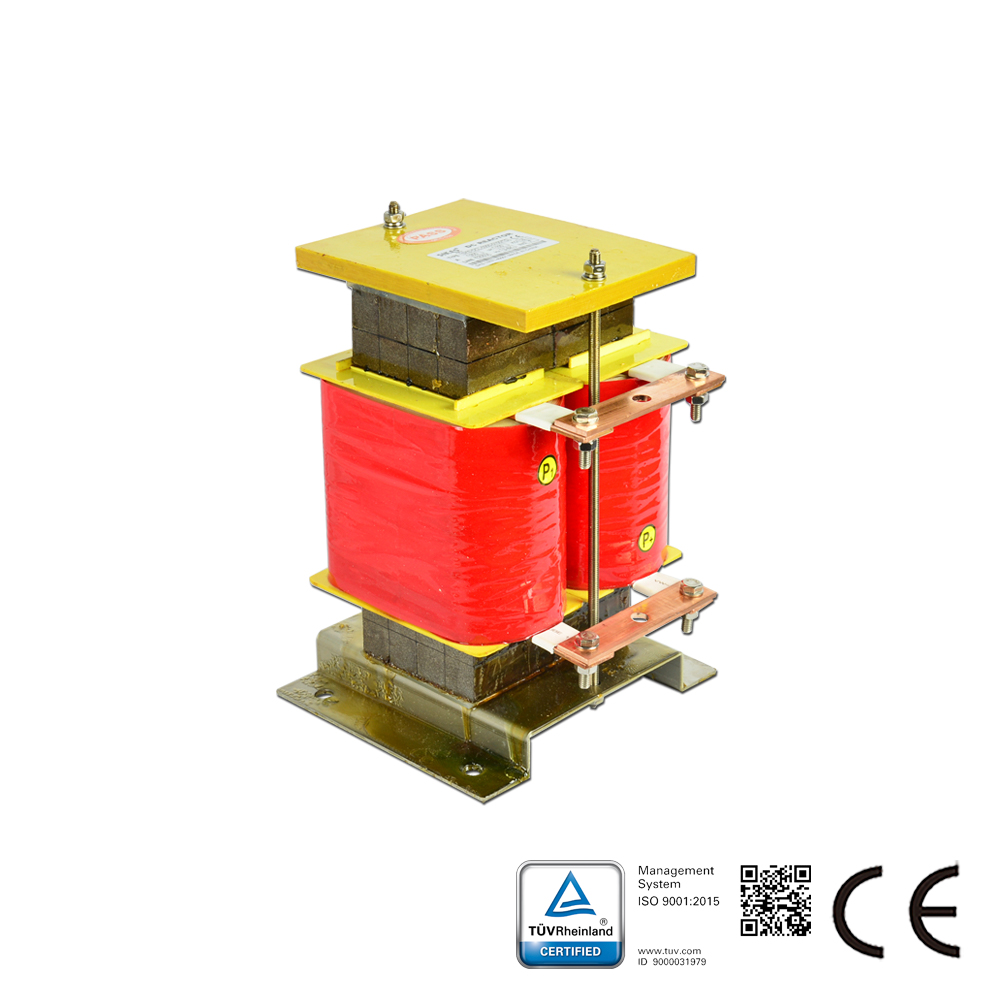

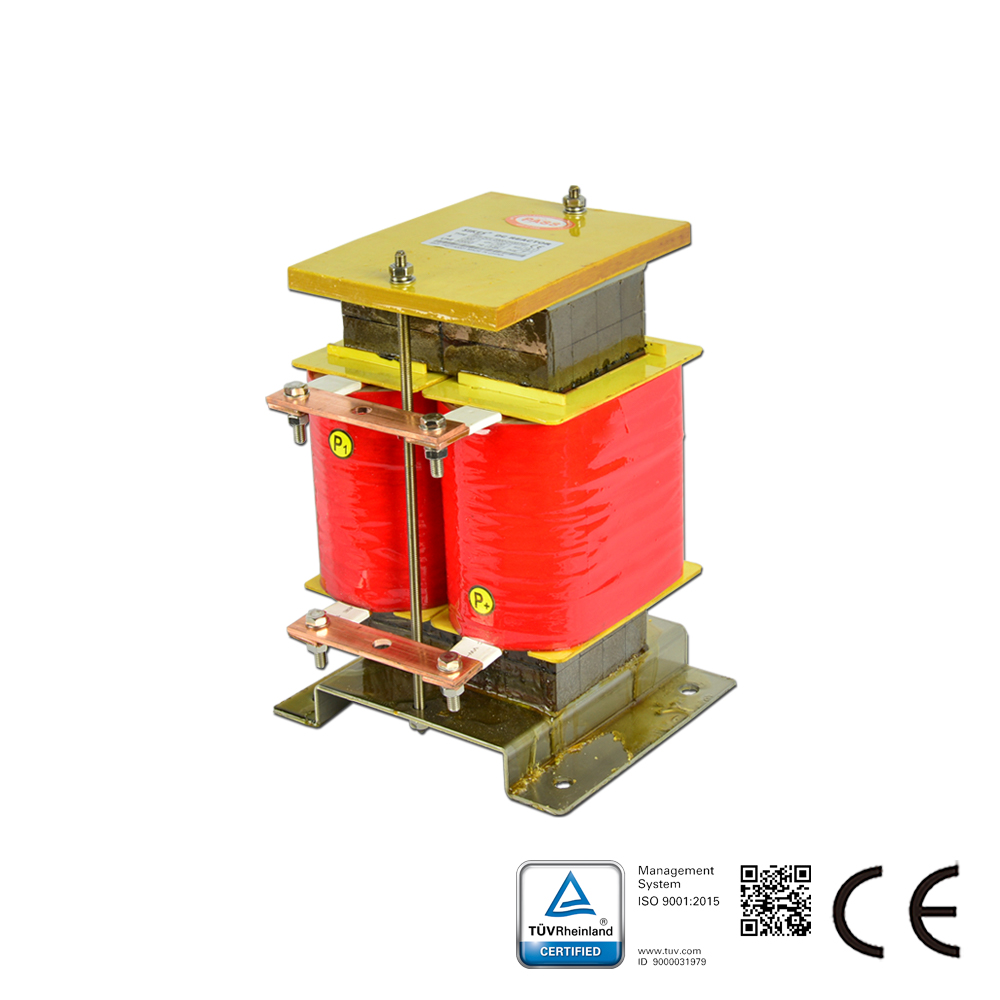

Si-Fe चुंबकीय पाउडर कोर से बना DC रिएक्टर, रेटेड करंट 300A

मॉडल: SKS-DCL-0300-0100/TG

DC चोक का विवरण: आयरन सिलिकॉन DC रिएक्टर Si-Fe चुंबकीय पाउडर कोर से बना है। Si-Fe चुंबकीय पाउडर कोर के बारे में: Si-Fe चुंबकीय पाउडर कोर 94% Fe और 6% Si से बना है। इसे Magnetics द्वारा XFlux और CSC द्वारा MegaFlux नाम दिया गया है। इसका संतृप्ति फ्लक्स घनत्व 16000 Gs है और उत्कृष्ट DC-बायस विशेषताएँ हैं। इसका कोर नुकसान आयरन पाउडर कोर से कम है और इसमें थर्मल एजिंग की कोई समस्या नहीं है। यह विशेष रूप से उच्च धारा पावर चोक, ऊर्जा भंडारण के लिए पावर इंडक्टर, PFC चोक आदि में लागू करने के लिए उपयुक्त है। यह सौर, पवन ऊर्जा, हाइब्रिड चालित वाहनों में भी व्यापक रूप से लागू होता है।

उत्पाद या समाधान पूछताछ

लाइव चैट

यहाँ साझा करें:

विनिर्देश (Specifications)

AC/DC	DC
कोर	Si-Fe चुंबकीय पाउडर
नाममात्र वोल्टेज रेंज (V)	300-1000
सिस्टम वोल्टेज (kV)	0.4
ऑपरेटिंग आवृत्ति	1-10 kHz
नाममात्र धारा रेंज (A)	300

उत्पाद विवरण

DC चोक का विवरण:

आयरन सिलिकॉन DC रिएक्टर Si-Fe चुंबकीय पाउडर कोर से बना है।

Si-Fe चुंबकीय पाउडर कोर के बारे में:

Si-Fe चुंबकीय पाउडर कोर 94% Fe और 6% Si से बना है। इसे Magnetics द्वारा XFlux और CSC द्वारा MegaFlux नाम दिया गया है। इसका संतृप्ति फ्लक्स घनत्व 16000 Gs है और उत्कृष्ट DC-बायस विशेषताएँ हैं। इसका कोर नुकसान आयरन पाउडर कोर से कम है और इसमें थर्मल एजिंग की कोई समस्या नहीं है। यह विशेष रूप से उच्च धारा पावर चोक, ऊर्जा भंडारण के लिए पावर इंडक्टर, PFC चोक आदि में लागू करने के लिए उपयुक्त है। यह सौर, पवन ऊर्जा, हाइब्रिड चालित वाहनों में भी व्यापक रूप से लागू होता है।

विशेषताएं

आयरन सिलिकॉन DC रिएक्टर:
रेटेड करंट: 100-1000A;
स्विचिंग फ्रीक्वेंसी: 10K-1000KHz.

DC चोक की विशेषताएं:
1) उत्कृष्ट तापमान स्थिरता
2) आयरन पाउडर कोर उत्पादों की तुलना में कम चुंबकीय हानि
3) 16000 गॉस का उच्च Bmax
4) अच्छा DC बायस प्रदर्शन
5) कम मैग्नेटोस्ट्रिक्शन
6) 100% लेड(Pb)-मुक्त और RoHS अनुपालन

DC चोक का मानक:
GB 1094.6-2011, JB/T 9644-1999, JB 5346-1998, JB 9644-1999

अनुप्रयोग (Applications)

डीसी चोक का अनुप्रयोग:
1) ऑनलाइन शोर फिल्टर (PFC)
2) पल्स फ्लाईबैक ट्रांसफार्मर
3) पावर फैक्टर सुधार
4) स्विचिंग मोड पावर सप्लाई के लिए पावर आउटपुट इंडक्टर
5) AC/DC फिल्टर
6) ऊर्जा भंडारण के लिए पावर इंडक्टर (सौर ऊर्जा, पवन ऊर्जा, आदि)
7) सैन्य और औद्योगिक उद्देश्यों के लिए पावर इंडक्टर
