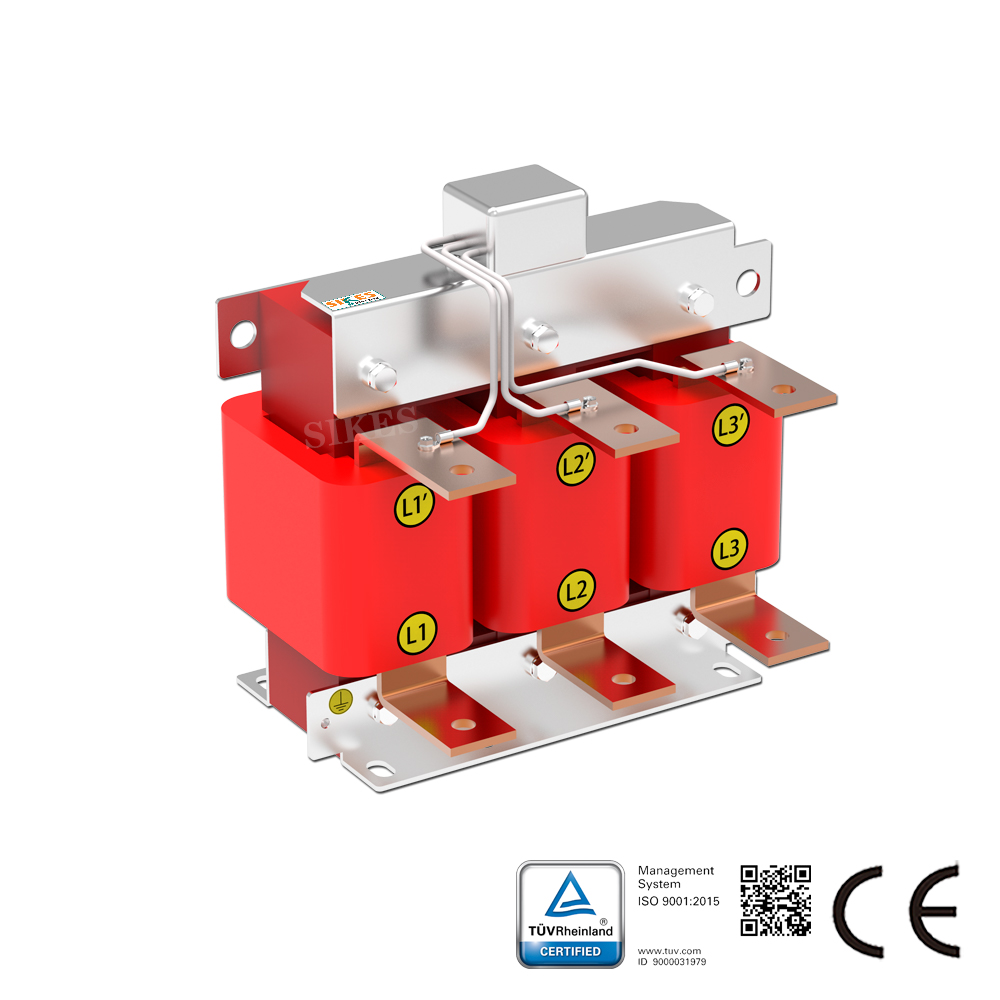

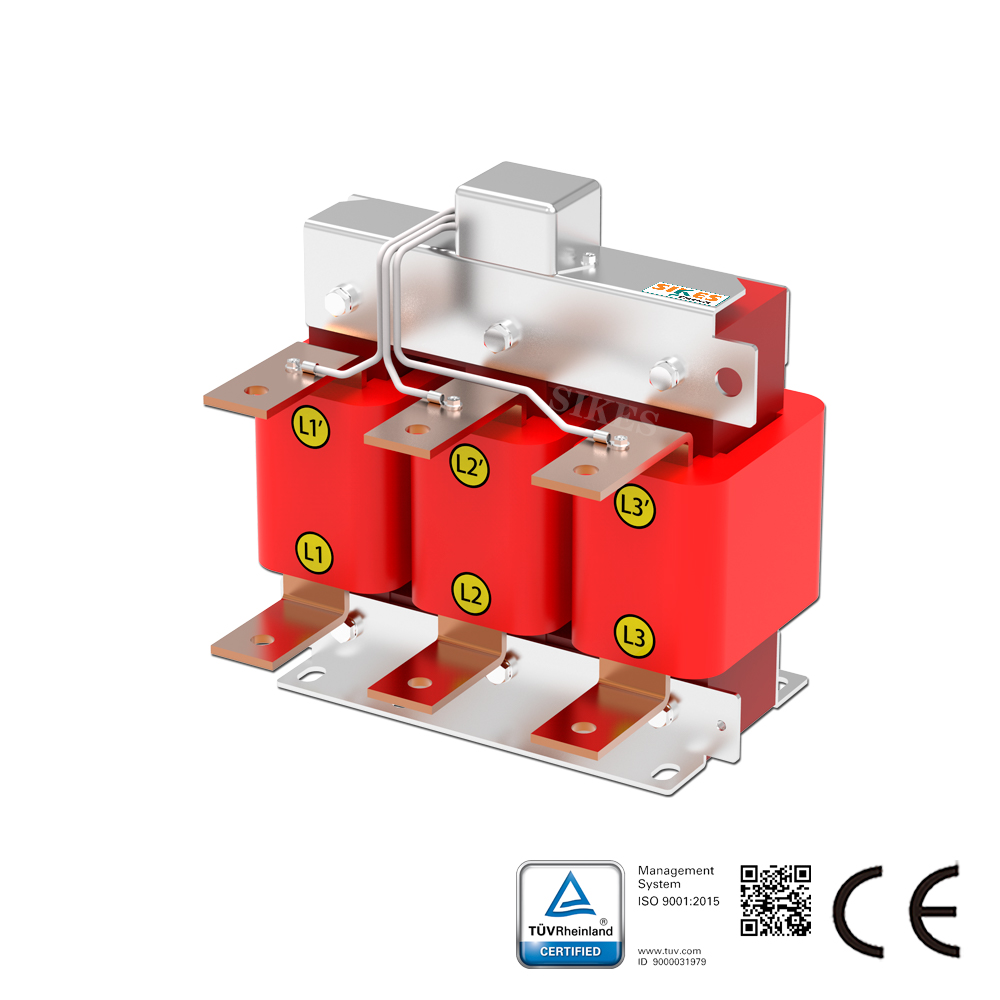

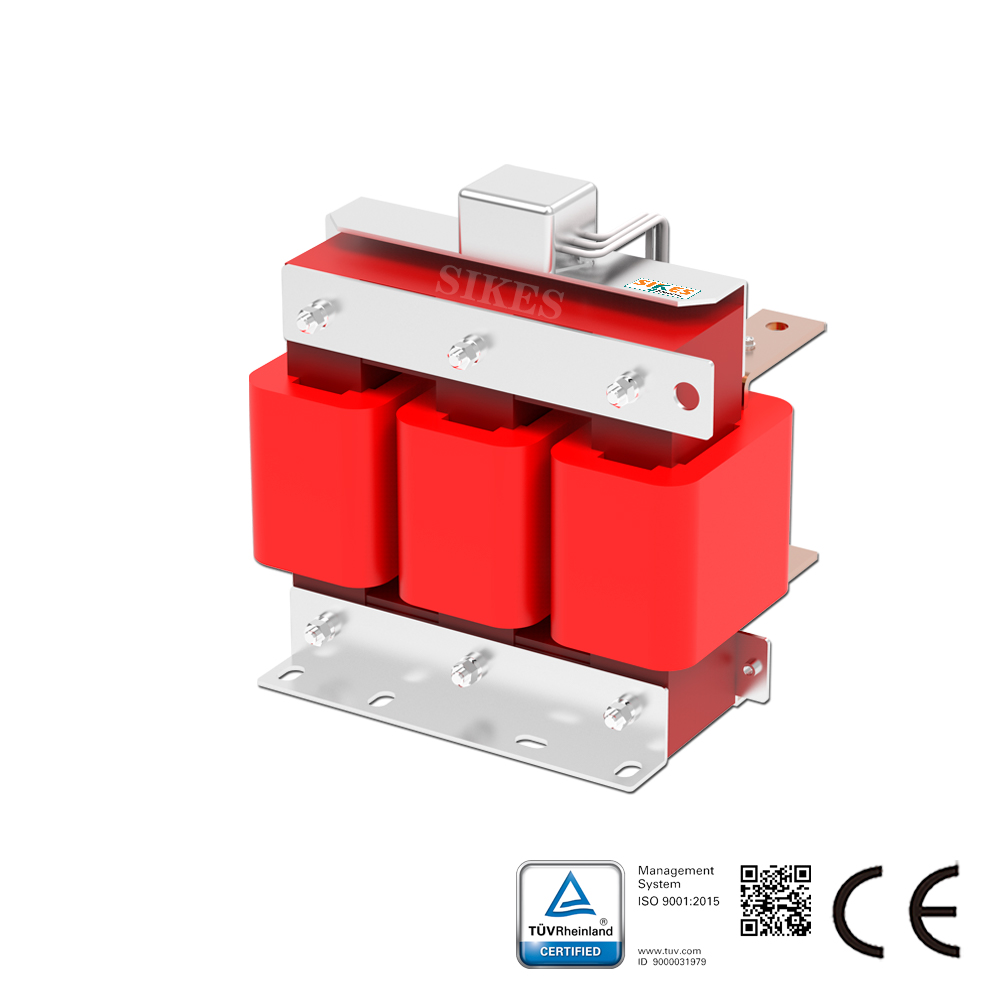

डीवी/डीटी फिल्टर का विवरण

SIKES DV/DT फिल्टर वेरिएबल स्पीड ड्राइव के आउटपुट वोल्टेज के dU/dt मान को कम करके मोटरों के इन्सुलेशन तनाव को कम करते हैं। इनका उपयोग मॉडल के आधार पर 100 से 300 मीटर तक की केबल लंबाई के साथ किया जा सकता है।
इसके अलावा, ये इकाइयाँ अधिकतम 200 kHz की स्विचिंग आवृत्ति के लिए डिज़ाइन की गई हैं। फिल्टर कम स्विचिंग आवृत्तियों पर कम गर्मी उत्पन्न करते हैं। मोटर को रेट्रोफिट अनुप्रयोगों में वेरिएबल स्पीड ड्राइव के साथ उपयोग के लिए नहीं बनाया गया है।
Du/Dt फिल्टर साइन वेव फिल्टर का एक किफायती विकल्प है।

Dv/dt फ़िल्टर हमारे ग्राहकों को निम्नलिखित में सहायता कर सकते हैं:
1. इन्वर्टर सर्वो मोटर सिरों के dt/dv वोल्टेज को प्रभावी ढंग से कम करना;
2. ट्रांसमिशन केबल और सर्वो मोटर कॉइल के समय से पहले पुराने होने और टूटने को रोकना;
3. सर्वो मोटरों की सेवा जीवन और संचालन अवधि बढ़ाना और सर्वो की विश्वसनीयता में सुधार करना;
4. आस-पास के उपकरणों और सर्किटों में हस्तक्षेप को कम करना;
5. मोटर ग्राउंडिंग लीकेज करंट को कम करना;
6. फ़िल्टर और मोटरों के बीच कॉन्टैक्टर चालू होने पर हस्तक्षेप को कम करना;
7. सर्वो मोटर सिरों के पीक पल्स वोल्टेज को प्रभावी ढंग से कम करना;
8. IEC 60034-17, 60034-25 के आउटपुट आवश्यकताओं को पूरा करना।

DV/DT फ़िल्टर तकनीकी डेटा:
नाममात्र वोल्टेज रेंज: 3*380±10%
DV/DT≤1000μS
सुरक्षा: IP00
अधिभार क्षमता: 150% 60S, 120% 60min
इन्सुलेशन वर्ग: H
डाइइलेक्ट्रिक स्ट्रेंथ: AC4000V/5mA/60s
इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, ≧100MΩ (DC1000V);
कूलिंग: AN

साइन वेव फिल्टर के अनुप्रयोग:
वेंटिलेटर, कन्वेयर, पंप
एचवीएसी प्रतिष्ठान, कंप्रेसर
लिफ्ट, क्रेन, पवन ऊर्जा, यूपीएस, ईपीएस
लंबी केबल के साथ मोटर ड्राइव
समानांतर में कई मोटरों के साथ मोटर ड्राइव
मध्यम वोल्टेज अनुप्रयोग (स्टेप-अप ट्रांसफार्मर के सामने तैनात)
