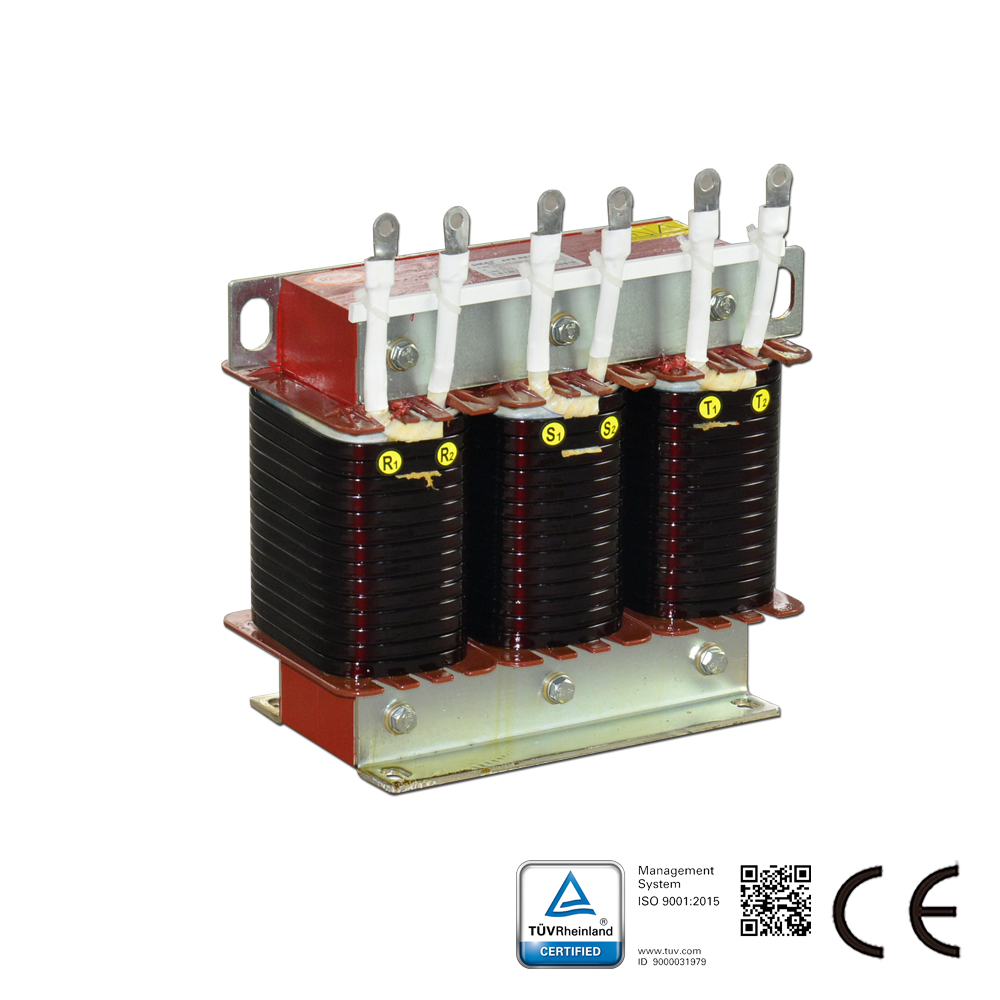

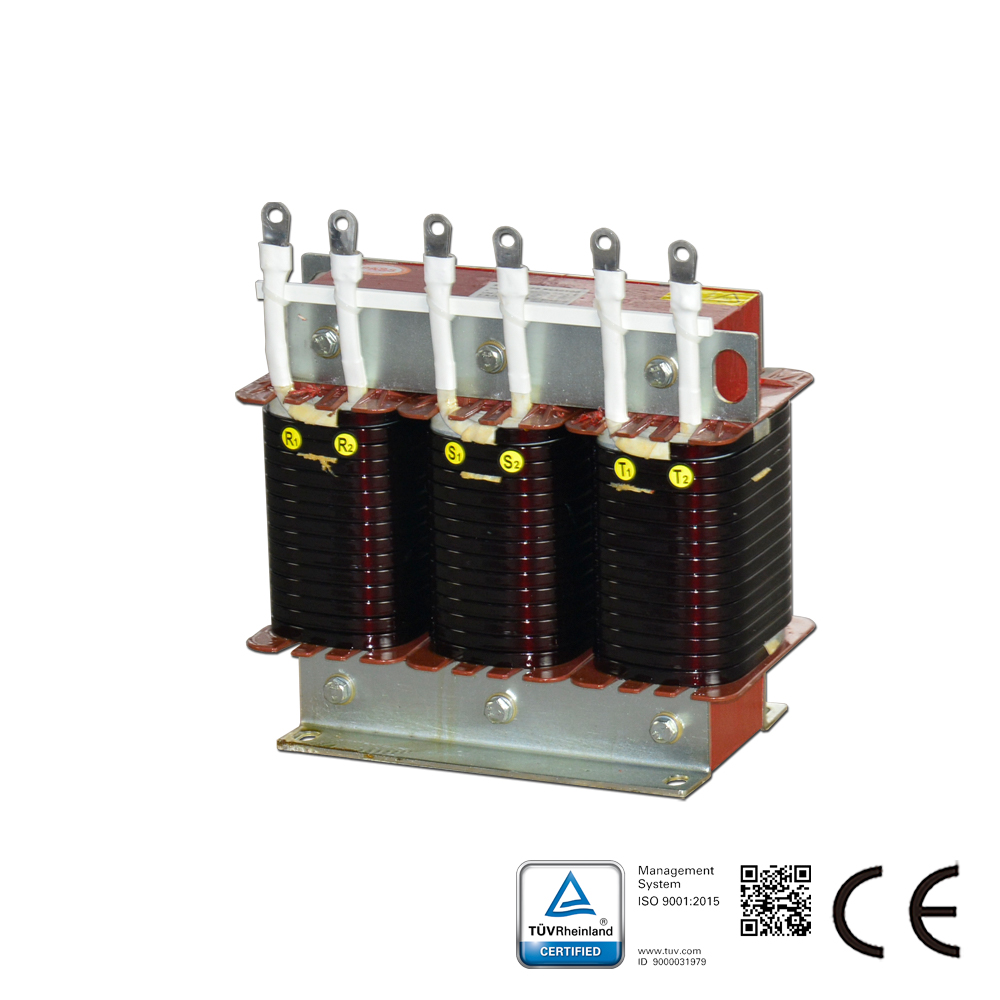

पुनर्योजी ड्राइव के लिए फ़िल्टरिंग रिएक्टर, रेटेड करंट 60A

मॉडल: SKS-AFE-0060-AL/4-15.4

फिल्टर रिएक्टर का विवरण: फिल्टर रिएक्टर कैपेसिटर के साथ मिलकर हार्मोनिक सर्किट बना सकते हैं जो सिस्टम में हार्मोनिक धारा को कम करते हैं, मुख्य रूप से तीसरे, पांचवें, सातवें, ग्यारहवें, तेरहवें और उच्चतर। फिल्टर रिएक्टर को समानांतर या श्रृंखला कनेक्शन द्वारा स्थापित किया जा सकता है।

उत्पाद या समाधान पूछताछ

लाइव चैट

दृश्य: 120

यहाँ साझा करें:

विनिर्देश (Specifications)

एसी/डीसी	एसी
आईपी श्रेणी	आईपी00
नाममात्र वोल्टेज रेंज (वी)	400
चरण	3 चरण
नाममात्र धारा रेंज (ए)	60

उत्पाद विवरण

फिल्टर रिएक्टर का विवरण:

फिल्टर रिएक्टर कैपेसिटर के साथ मिलकर हार्मोनिक सर्किट बना सकते हैं जो सिस्टम में हार्मोनिक धारा को कम करते हैं, मुख्य रूप से तीसरे, पांचवें, सातवें, ग्यारहवें, तेरहवें और उच्चतर। फिल्टर रिएक्टर को समानांतर या श्रृंखला कनेक्शन द्वारा स्थापित किया जा सकता है।

विशेषताएं

फिल्टर रिएक्टर का कार्य:
PWM रेक्टिफायर LCL रिएक्टर, वाहक आवृत्ति: ≥2K, कार्य आवृत्ति: 50HZ, चरण: 3
हार्मोनिक्स में VFD का पावर ग्रिड के लिए हस्तक्षेप शामिल है, हार्मोनिक्स मुख्य रूप से 3, 5, 7, 9, 11, 13, 15, 17, 19 हैं, आउटपुट पक्ष हार्मोनिक्स ज्यादातर 5~10Khz उच्च आवृत्ति हार्मोनिक्स हैं।

इन्सुलेशन प्रतिरोध: वाइंडिंग-ग्राउंड, क्रॉस कोर स्क्रू-ग्राउंड 500VDC, इन्सुलेशन प्रतिरोध ≥100MΩ; रिएक्टर शोर: <65db (रिएक्टर से 1 मीटर) सुरक्षा: IP00; इन्सुलेशन: F/H, मानक: IEC289; GB10229-88 (eqv IEC289:1987)

अनुप्रयोग (Applications)

फिल्टर रिएक्टर के अनुप्रयोग:
पवन ऊर्जा उत्पादन, फोटोवोल्टिक, वीएफडी और यूपीएस

पुनर्योजी ड्राइव और फोटोवोल्टिक के लिए फ़िल्टरिंग रिएक्टर
