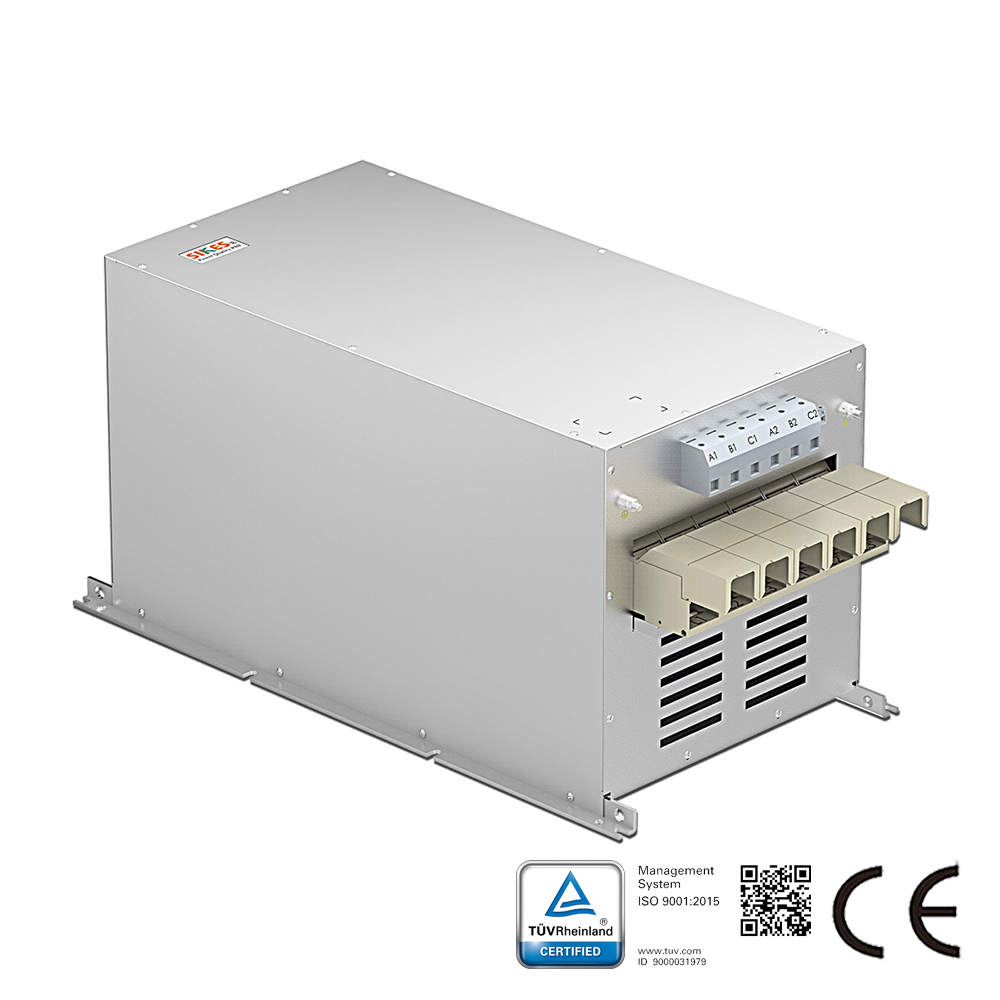

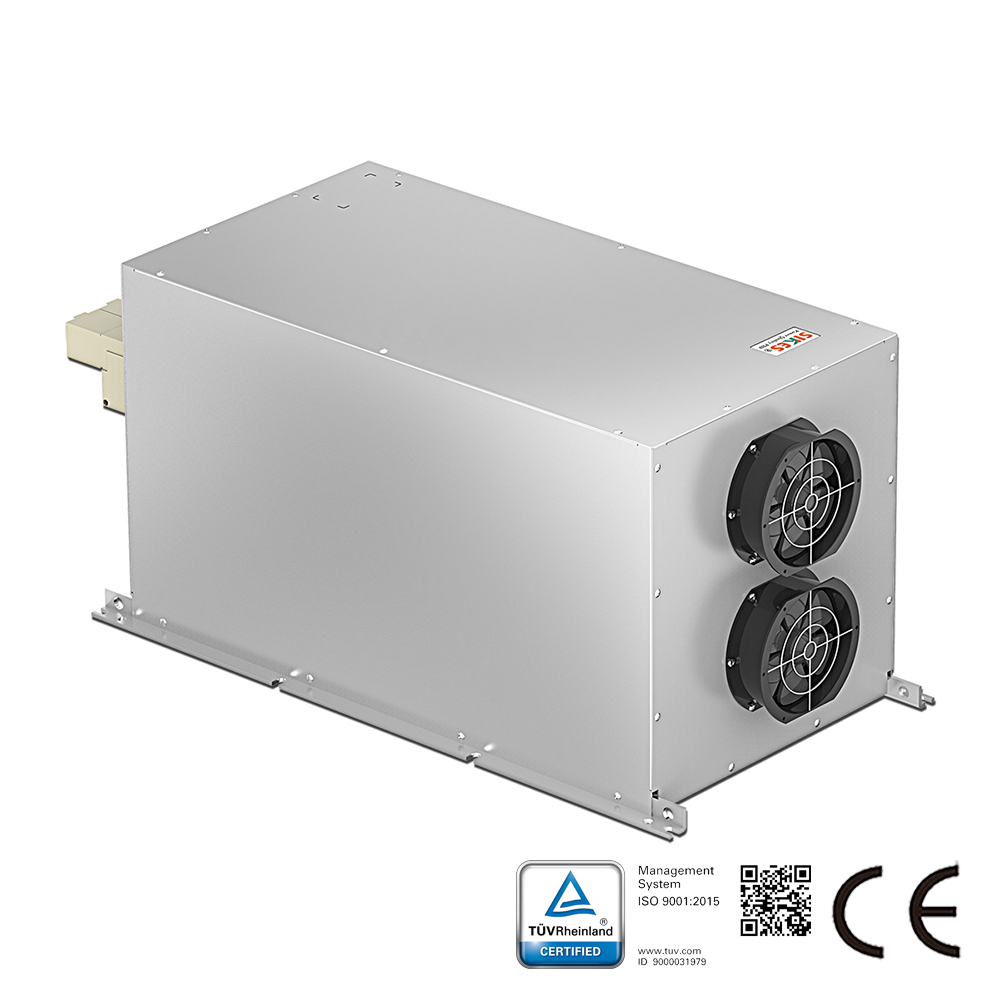

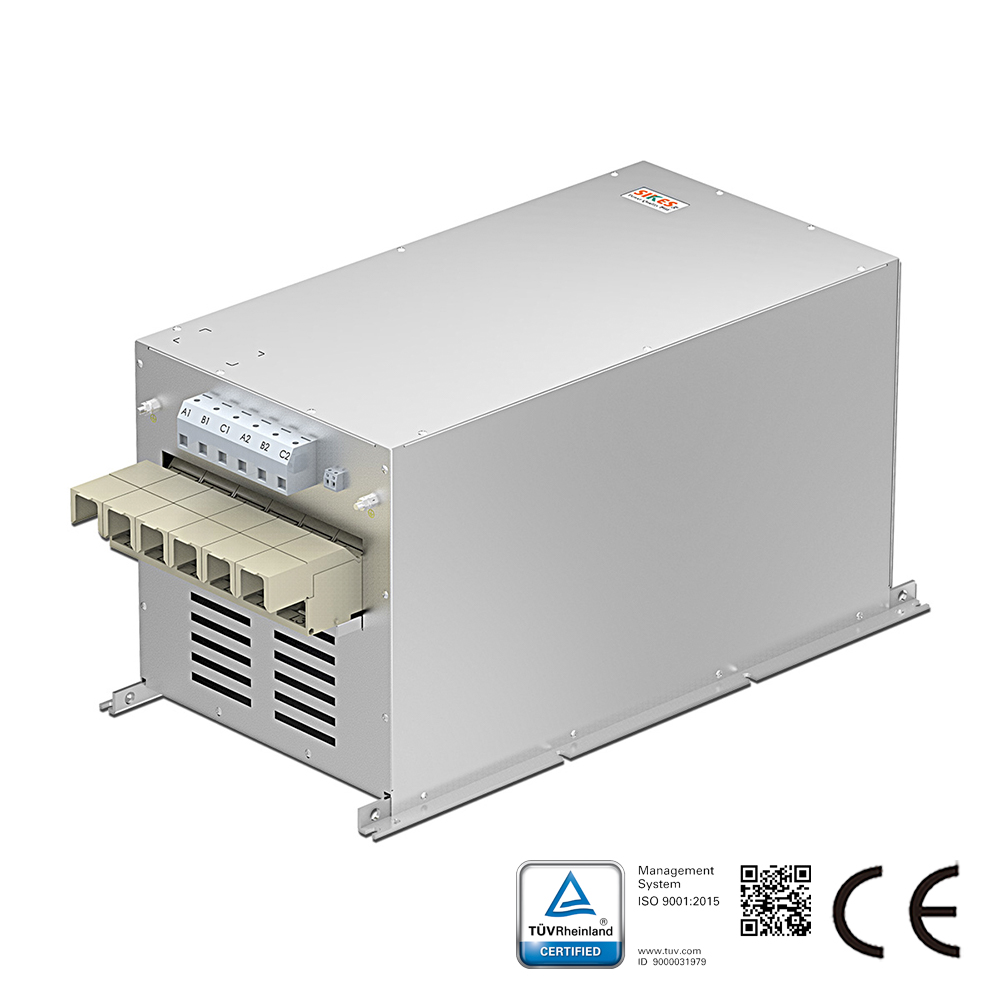

उन्नत हार्मोनिक फिल्टर PHF 005 आवृत्ति इन्वर्टर के साथ मिलान के लिए डिज़ाइन किया गया, THDi＜5%, रेटेड करंट 251A

मॉडल: SKS-PHF-251-4A5/05

SIKES एडवांस्ड पैसिव हार्मोनिक फिल्टर PHF 005 और PHF 010 मजबूत और उपयोग में आसान पैसिव हार्मोनिक फिल्टर हैं जो सिस्टम की ऊर्जा दक्षता बनाए रखते हुए हार्मोनिक्स को कम करते हैं। हार्मोनिक प्रदर्शन को अनुकूलित करें एडवांस्ड हार्मोनिक फिल्टर PHF 005/010 एक लागत-प्रभावी संपूर्ण समाधान है। पारंपरिक हार्मोनिक ट्रैप फिल्टर की तुलना में, PHF छोटे पदचिह्न और उच्च हार्मोनिक कमी प्रदान करता है। यह समाधान दो वेरिएंट में उपलब्ध है: PHF 005 और PHF 010। जब डैनफॉस ड्राइव के सामने जोड़ा जाता है, तो पूर्ण लोड पर मेन्स में वापस उत्पन्न हार्मोनिक करंट विरूपण 5% और 10% कुल हार्मोनिक करंट विरूपण तक कम हो जाता है। (सिस्टम आवश्यकताएँ: THVD < 2%, लाइन वोल्टेज असंतुलन < 1%) >98% दक्षता के साथ, एडवांस्ड पैसिव हार्मोनिक फिल्टर विशेष रूप से 250 kW तक के डैनफॉस ड्राइव पावर के लिए लागत-प्रभावी और बहुत मजबूत हार...

उत्पाद या समाधान पूछताछ

लाइव चैट

यहाँ साझा करें:

विनिर्देश (Specifications)

नाममात्र धारा सीमा (एम्पियर)	251
नाममात्र वोल्टेज सीमा (वोल्ट)	400
संचालन आवृत्ति	50 हर्ट्ज
चरण	3 चरण
शक्ति सीमा (किलोवाट)	132
THDi	<5%
ऑप्टिक्स का प्रकार	निष्क्रिय

उत्पाद विवरण

SIKES एडवांस्ड पैसिव हार्मोनिक फिल्टर PHF 005 और PHF 010 मजबूत और उपयोग में आसान पैसिव हार्मोनिक फिल्टर हैं जो सिस्टम की ऊर्जा दक्षता बनाए रखते हुए हार्मोनिक्स को कम करते हैं।

हार्मोनिक प्रदर्शन को अनुकूलित करें

एडवांस्ड हार्मोनिक फिल्टर PHF 005/010 एक लागत-प्रभावी संपूर्ण समाधान है। पारंपरिक हार्मोनिक ट्रैप फिल्टर की तुलना में, PHF छोटे पदचिह्न और उच्च हार्मोनिक कमी प्रदान करता है।

यह समाधान दो वेरिएंट में उपलब्ध है: PHF 005 और PHF 010। जब डैनफॉस ड्राइव के सामने जोड़ा जाता है, तो पूर्ण लोड पर मेन्स में वापस उत्पन्न हार्मोनिक करंट विरूपण 5% और 10% कुल हार्मोनिक करंट विरूपण तक कम हो जाता है। (सिस्टम आवश्यकताएँ: THVD < 2%, लाइन वोल्टेज असंतुलन < 1%)

>98% दक्षता के साथ, एडवांस्ड पैसिव हार्मोनिक फिल्टर विशेष रूप से 250 kW तक के डैनफॉस ड्राइव पावर के लिए लागत-प्रभावी और बहुत मजबूत हार्मोनिक समाधान प्रदान करते हैं।

स्टैंड-अलोन विकल्पों के रूप में, एडवांस्ड हार्मोनिक फिल्टर में एक कॉम्पैक्ट हाउसिंग है जिसे आसानी से मौजूदा पैनल स्पेस में एकीकृत किया जा सकता है। यह उन्हें फ्रीक्वेंसी कन्वर्टर के सीमित समायोजन के साथ रेट्रोफिट अनुप्रयोगों के लिए उपयुक्त बनाता है।

PHF 010 में THiD < 10%; 12-पल्स रेक्टिफायर की तुलना में समान या बेहतर प्रदर्शन और लागत प्रतिस्पर्धी
PHF 005 में THiD < 5%; 18-पल्स रेक्टिफायर की तुलना में समान या बेहतर प्रदर्शन और लागत प्रतिस्पर्धी

विशेषताएं

विशिष्टताएँ
लाइन वोल्टेज:
380-415 VAC (50 Hz) उपलब्ध;
440-480 VAC (60 Hz) अनुरोध पर;
500-525 VAC (50 Hz) अनुरोध पर;
690 VAC (50 Hz) अनुरोध पर।
आवरण रेटिंग: IP20 (IP21 अनुरोध पर)
अधिभार धारा: 60 सेकंड के लिए 160%
दक्षता>0.98
सत्य शक्ति गुणांक
0.85 @ 50% भार
0.99 @ 100% भार
परिवेश तापमान: -13º~113º F (-25º~45ºC) बिना डिरेटिंग के
विशेषताएँ और लाभ
डैनफॉस VLT® श्रृंखला ड्राइव के साथ मिलान प्रदर्शन के लिए डिज़ाइन किया गया
उपयोगकर्ता-अनुकूल प्रारंभ; कोई समायोजन आवश्यक नहीं
नियमित रखरखाव की आवश्यकता नहीं
एक फिल्टर के साथ कई ड्राइव की सुरक्षा करता है
वर्तमान विरूपण सीमा दिशानिर्देशों को संबोधित करने के लिए डिज़ाइन किया गया:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
