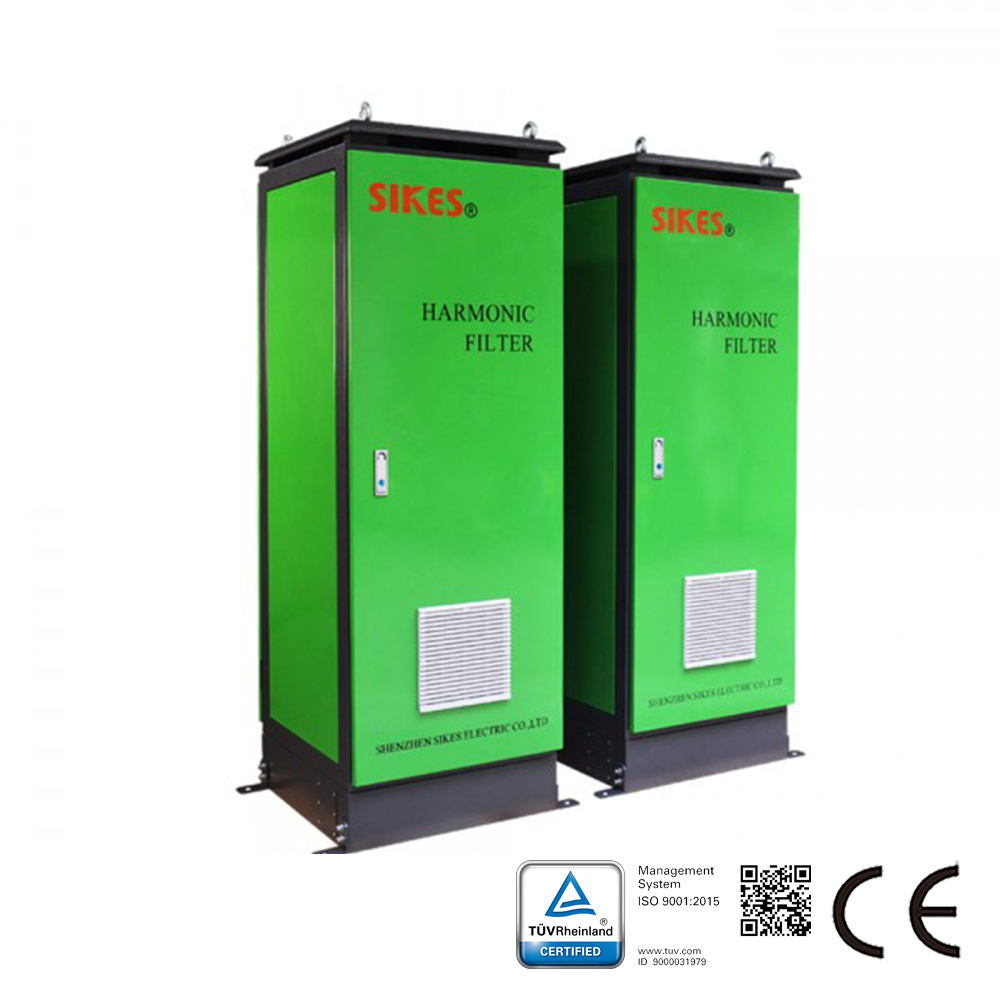

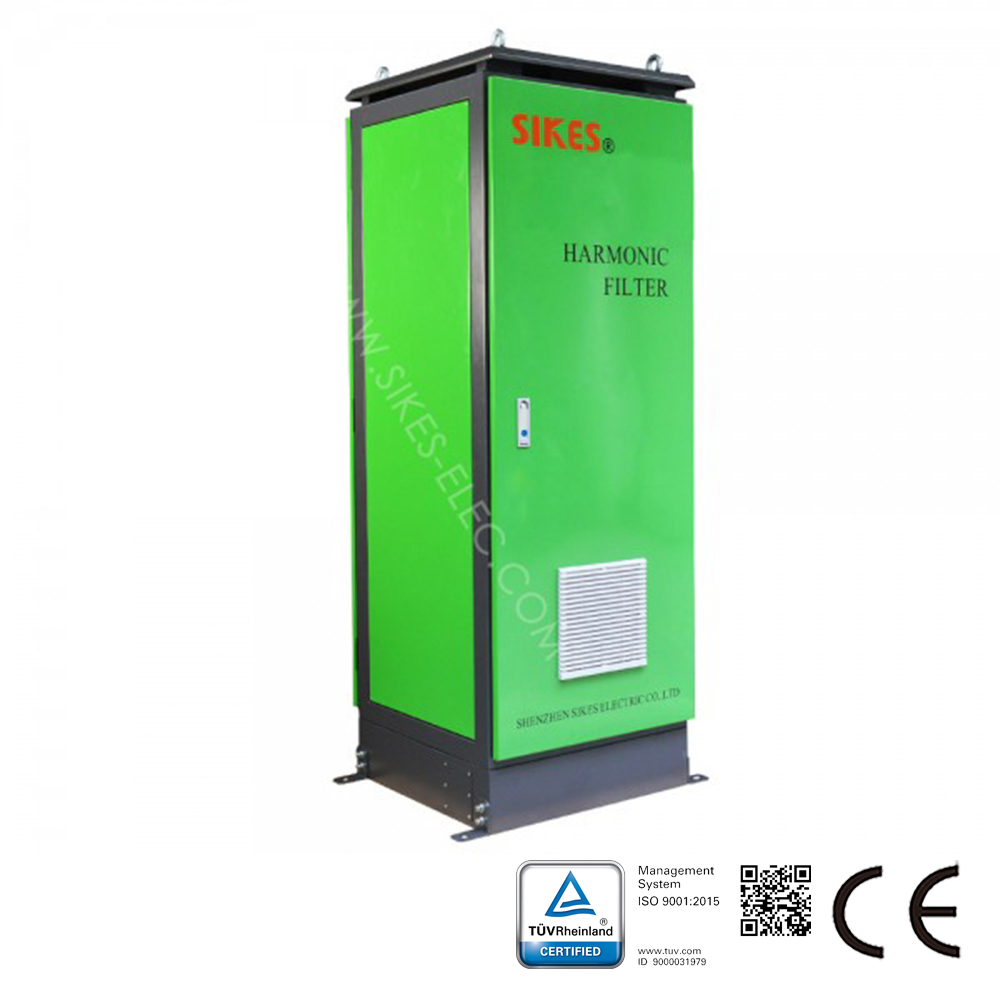

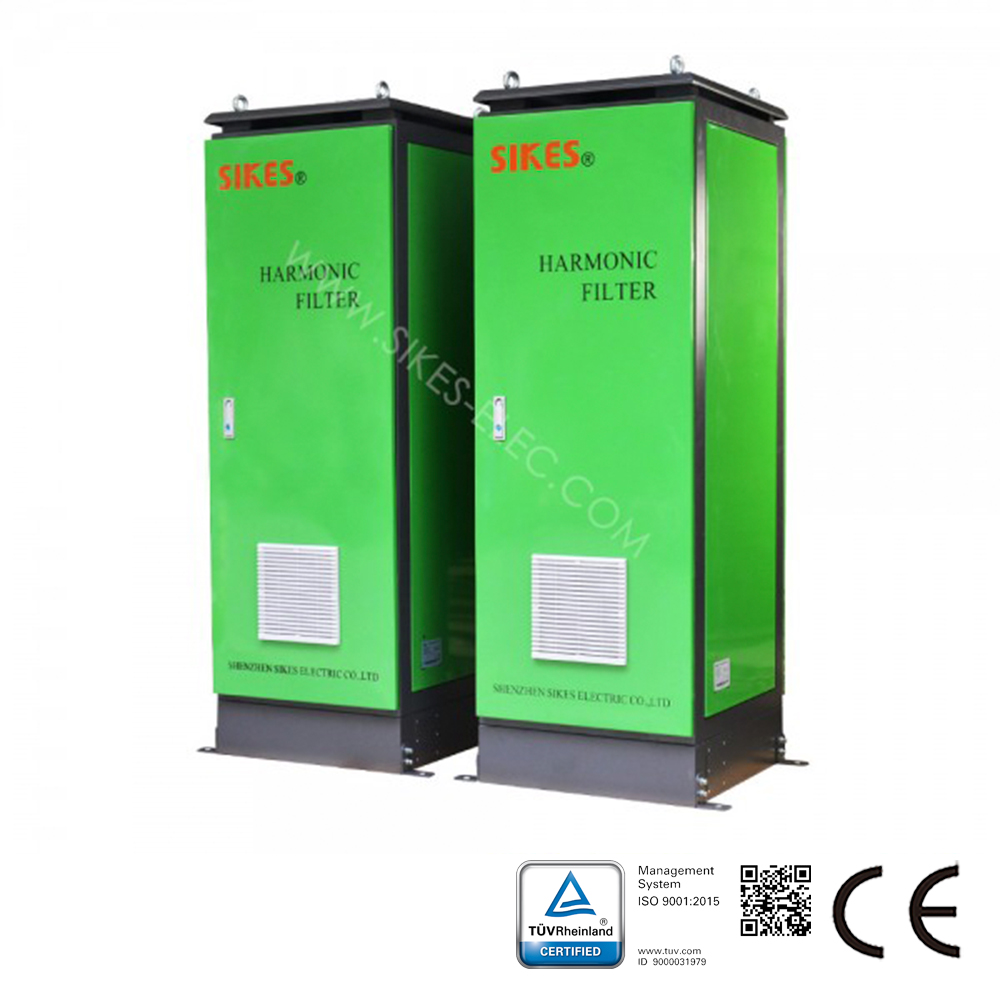

साइक्स का पैसिव हार्मोनिक फिल्टर छह-पल्स फ्रंट एंड रेक्टिफायर वाले लगभग किसी भी प्रकार के इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह फिल्टर हार्मोनिक करंट विरूपण को आवश्यक स्तर तक कुशलतापूर्वक कम कर सकता है।

पूर्ण लोड परीक्षण रिपोर्ट:
लोड: 110kW (पूर्ण लोड)

पैसिव हार्मोनिक फिल्टर उत्पाद विशेषताएँ:
त्वरित स्थापना और आसान कमीशनिंग डिज़ाइन;
लागत प्रभावी पैसिव हार्मोनिक फिल्टर;
अंतरराष्ट्रीय पावर गुणवत्ता मानकों का अनुपालन करने में सहायक।

तकनीकी मानक:
IEC61000, GB/T14549-93, IEEE 519

निष्क्रिय हार्मोनिक फ़िल्टर तकनीकी विशेषताएँ:
रेटेड ऑपरेटिंग वोल्टेज: 3*380 से 500VAC±10%;
ऑपरेटिंग आवृत्ति: 50Hz (अनुरोध पर 60Hz);
THDi<<5% (सिस्टम आवश्यकताएँ: TDHv<2%, लाइन वोल्टेज असंतुलन<1%);
पावर रेटिंग: 110kW;
दक्षता: रेटेड लाइन वोल्टेज पर 98% से 99%;
ओवरलोड: 1.6X रेटेड करंट 1 मिनट के लिए, प्रति घंटे एक बार;
परिवेश तापमान: -25 से +40℃;
सुरक्षा: IP20;
शुद्ध वजन: 350 किग्रा
आकार: 800*720*1750 मिमी
शीतलन: आंतरिक वायु मजबूर;
साइक्स निष्क्रिय हार्मोनिक फ़िल्टर शैफनर और MTE फ़िल्टर के अलावा आपका आदर्श विकल्प है।

सामान्य अनुप्रयोग: अरेखीय तीन-चरण बिजली आपूर्ति जहां हार्मोनिक धाराओं के कारण तापीय और विद्युत अधिभार के कारण संभावित जोखिम अधिक होता है।

निष्क्रिय हार्मोनिक फिल्टर अनुप्रयोग:
डीसी फास्ट चार्जर;
एचवीएसी प्रतिष्ठान;
पंखे और पंप अनुप्रयोग;
औद्योगिक स्वचालन और रोबोटिक उपकरण;
एसी और डीसी मोटर ड्राइव और आवृत्ति इनवर्टर;
छह-पल्स फ्रंट एंड रेक्टिफायर वाले उपकरण।
