उत्पाद विवरण：

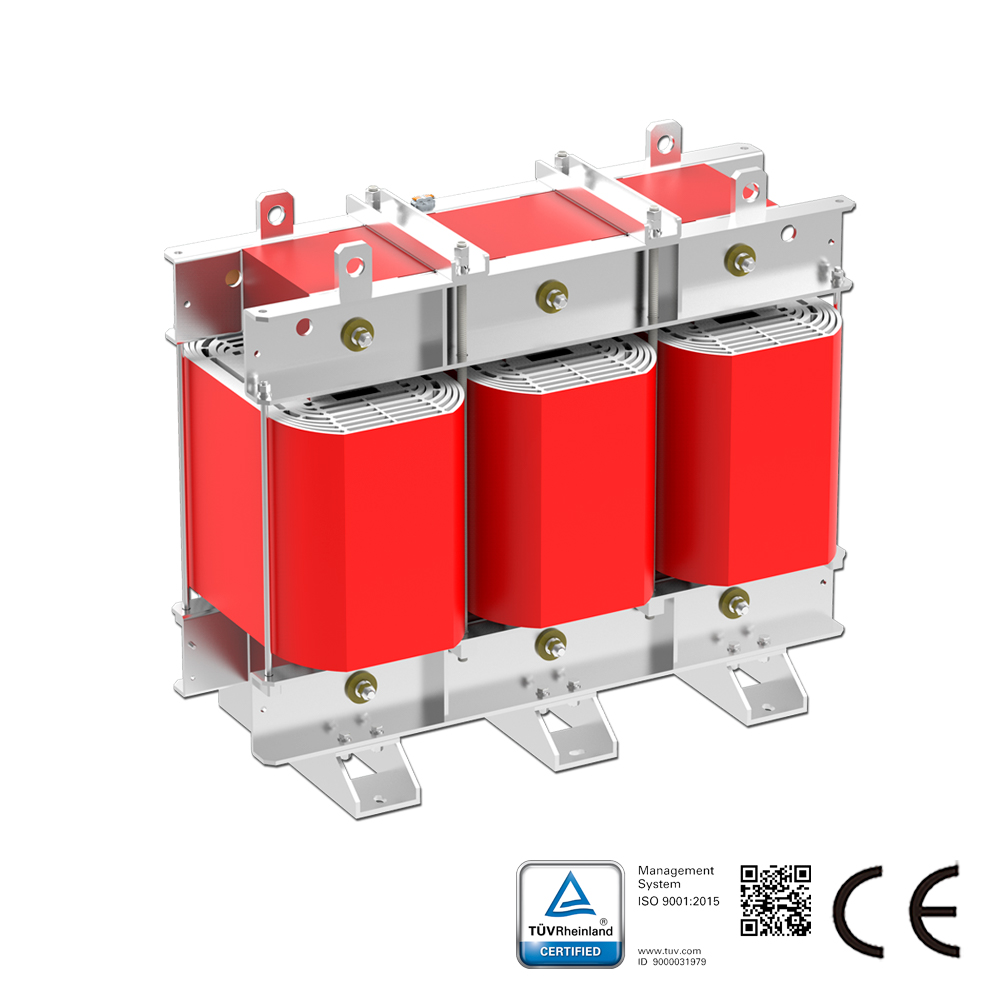

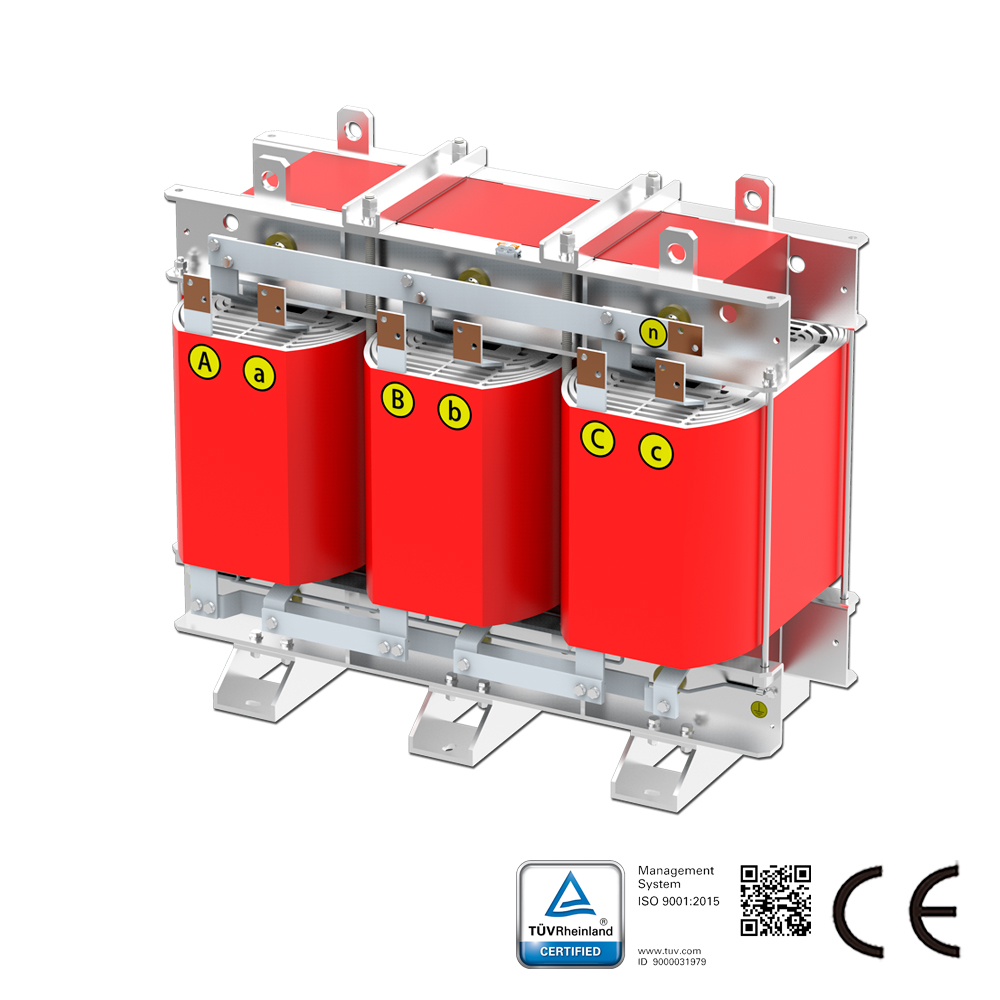

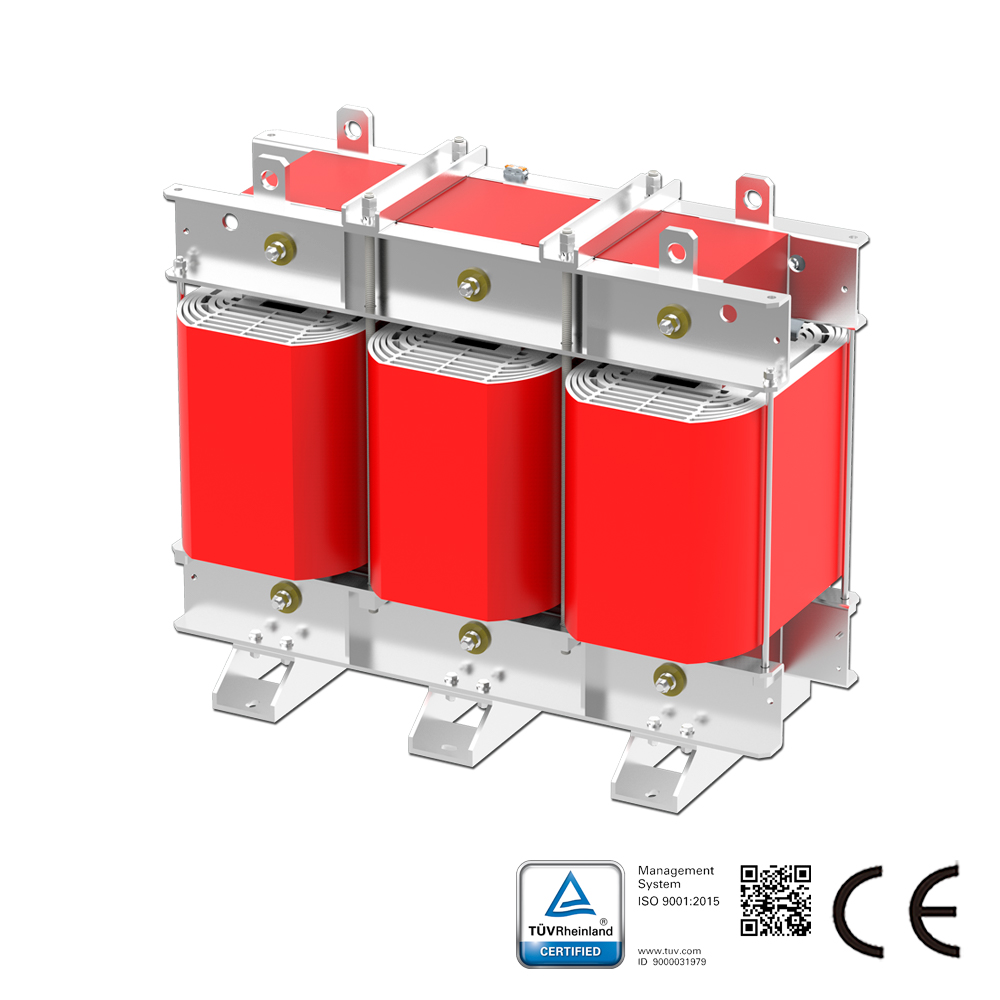

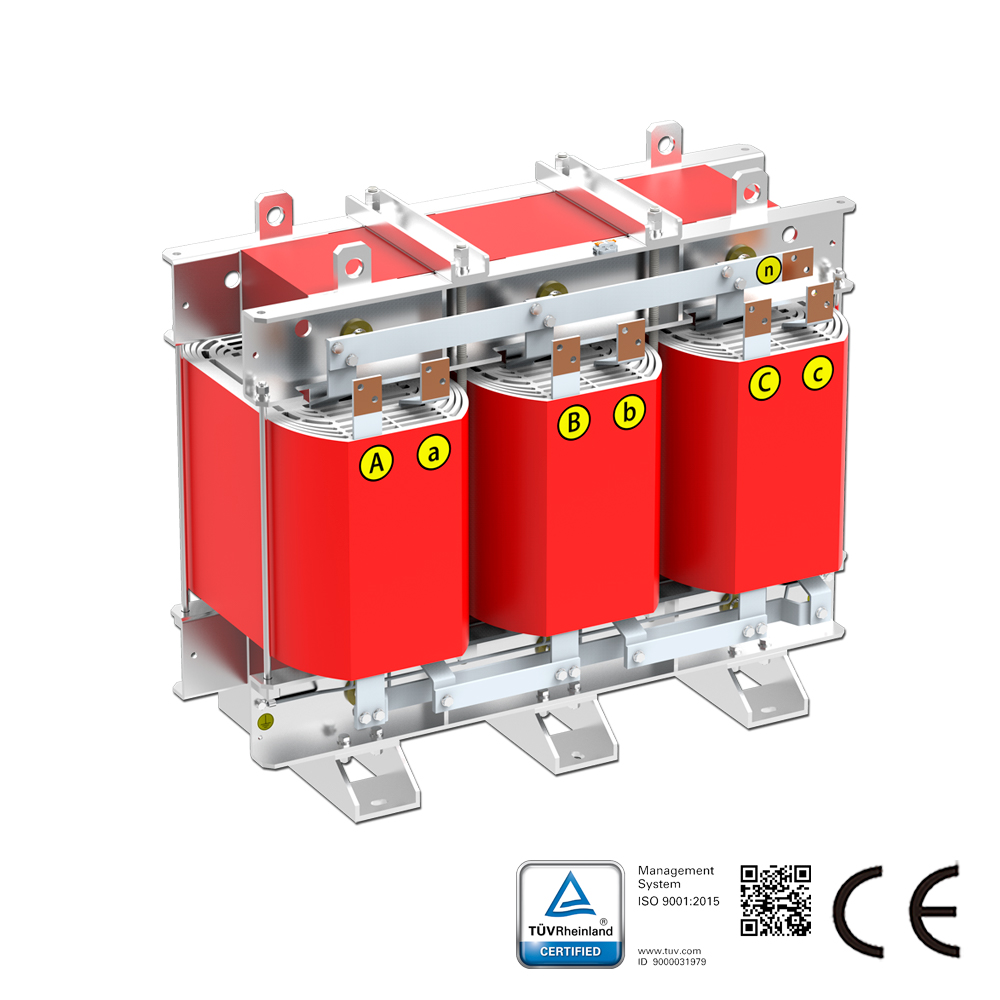

K13 फैक्टर थ्री-फेज आइसोलेशन ट्रांसफार्मर एक थ्री-फेज ड्राई-टाइप आइसोलेशन ट्रांसफार्मर है, जिसे विशेष रूप से उच्च-हार्मोनिक नॉनलाइनियर लोड के लिए डिज़ाइन किया गया है। इसका कोर K=13 पर रेटेड है, जो इसे हार्मोनिक धाराओं के कारण होने वाली अतिरिक्त तापन का सामना करने में सक्षम बनाता है और उच्च-हार्मोनिक स्थितियों में स्थिर संचालन सुनिश्चित करता है। मध्यम से उच्च हार्मोनिक परिदृश्यों (THDi ≤ लगभग 60%) के लिए उपयुक्त, यह 70%–90% नॉनलाइनियर लोड (जैसे, डेटा सेंटर, यूपीएस, वेरिएबल फ्रीक्वेंसी ड्राइव) को समायोजित करता है।

मुख्य कार्य: हार्मोनिक्स को समाप्त नहीं करता, लेकिन विशेष डिज़ाइन के माध्यम से हार्मोनिक तापन को नियंत्रित करता है, वाइंडिंग के अत्यधिक गर्म होने से रोकता है, और सेवा जीवन बढ़ाता है।

मूल पैरामीटर:

रेटेड क्षमता: 10kVA ~ 1000kVA
इनपुट वोल्टेज: थ्री-फेज 380V-690V (±10%)
आउटपुट वोल्टेज: थ्री-फेज 380V-690V (±10%)
आवृत्ति: 50/60Hz
कनेक्शन समूह: Dyn11
शीतलन विधि: AN (प्राकृतिक वायु शीतलन) / AF (बलपूर्वक वायु शीतलन)
इन्सुलेशन क्लास: क्लास F (155°C), क्लास H (180°C)
सुरक्षा रेटिंग: IP00 / IP20 / IP54
मानक: IEC 60076-11, UL 5085, GB 6450

मुख्य डिज़ाइन विशेषताएँ (मानक ट्रांसफार्मर से भिन्न)

वाइंडिंग डिज़ाइन:
कवर प्रभाव और हार्मोनिक तापन का सामना करने के लिए 180°C से अधिक रेटेड तार का उपयोग करता है
अतिरिक्त हार्मोनिक हानियों को कम करने के लिए बढ़ा हुआ कंडक्टर क्रॉस-सेक्शन और अनुकूलित वाइंडिंग प्रक्रिया
बढ़ी हुई न्यूट्रल कंडक्टर क्षमता (तीन-चरण असंतुलन और शून्य-अनुक्रम हार्मोनिक्स के लिए उपयुक्त)
कोर: लोहे की हानि को कम करने और तापमान वृद्धि को कम करने के लिए कम-हानि वाली सिलिकॉन स्टील शीट
अलगाव और परिरक्षण: प्राथमिक-द्वितीयक विद्युत अलगाव + सामान्य-मोड हस्तक्षेप को दबाने और न्यूट्रल-से-ग्राउंड वोल्टेज को कम करने के लिए इलेक्ट्रोस्टैटिक परिरक्षण
तापमान वृद्धि नियंत्रण: K13 हार्मोनिक लोड स्थितियों के तहत, वाइंडिंग तापमान वृद्धि इन्सुलेशन वर्ग सीमा से अधिक नहीं होती है।

उत्पाद विशेषताएँ:
उच्च हार्मोनिक संगतता: K13 रेटेड, 70%–90% नॉनलाइनियर लोड (UPS, सर्वर, VFD, रेक्टिफायर) के लिए पूरी तरह उपयुक्त
ड्राई-टाइप सुरक्षा: तेल-मुक्त, अग्निरोधक, विस्फोट-रोधी, रखरखाव-मुक्त — इनडोर उपयोग, डेटा सेंटर, अस्पतालों के लिए आदर्श
उच्च दक्षता और कम शोर: दक्षता ≥98%, शोर <55dB (AN कूलिंग) लंबा जीवन और विश्वसनीयता: क्लास H इन्सुलेशन, अनुकूलित ताप अपव्यय, 24/7 निरंतर उच्च लोड (>95% लोड फैक्टर) का समर्थन करता है
लचीली स्थापना: कॉम्पैक्ट डिज़ाइन, फ्लोर-माउंट या कैबिनेट-माउंट विकल्प, औद्योगिक और भवन वितरण के लिए उपयुक्त
मानक अनुपालन: IEC/UL/GB मानकों को पूरा करता है, डेटा सेंटर, औद्योगिक सुविधाओं और चिकित्सा स्थलों जैसे मांग वाले वातावरण के लिए उपयुक्त

विशिष्ट अनुप्रयोग:
डेटा केंद्र: सर्वर, यूपीएस, सटीक एयर कंडीशनर, पीडीयू बिजली वितरण
औद्योगिक स्वचालन: परिवर्तनीय आवृत्ति ड्राइव (वीएफडी), सर्वो, डीसी ड्राइव, वेल्डिंग उपकरण
चिकित्सा/दूरसंचार: चिकित्सा इमेजिंग, ऑपरेटिंग रूम उपकरण, संचार बेस स्टेशन, पीबीएक्स
वाणिज्यिक भवन: एलईडी प्रकाश, लिफ्ट, कार्यालय इलेक्ट्रॉनिक उपकरणों के समूह
