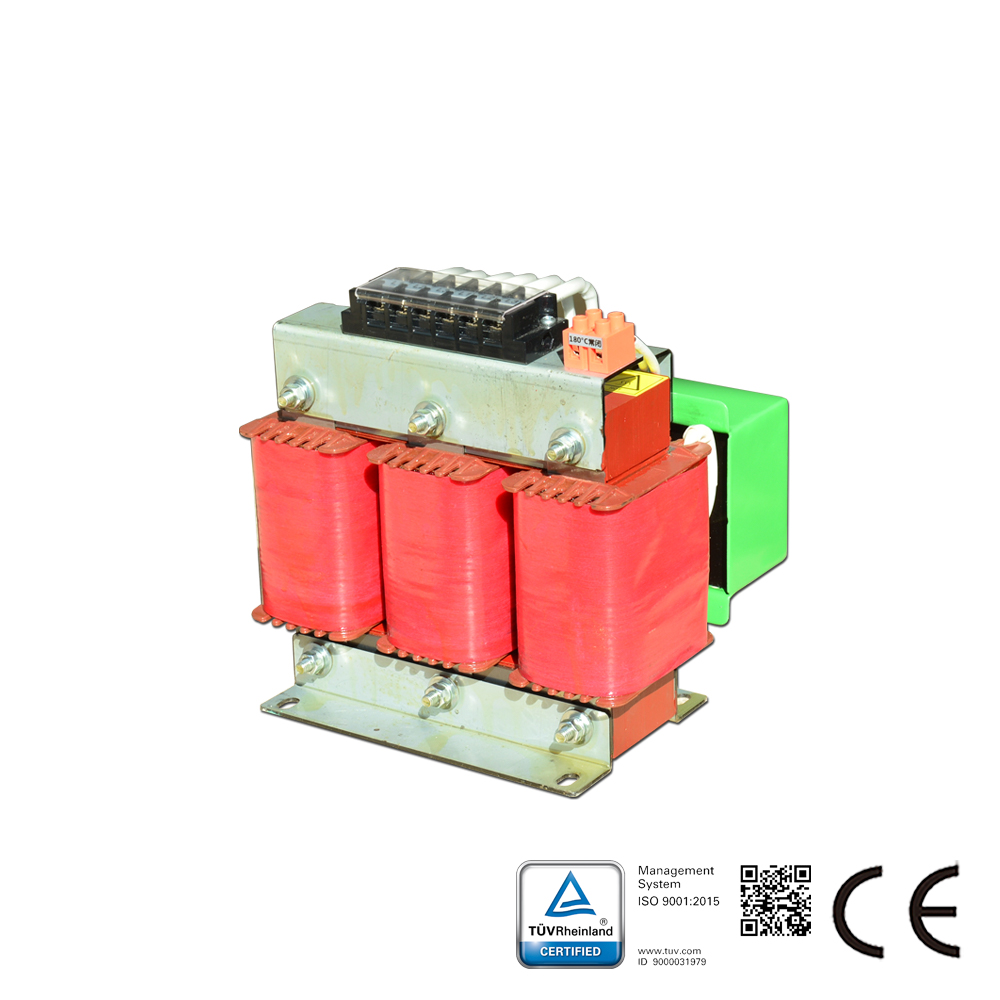

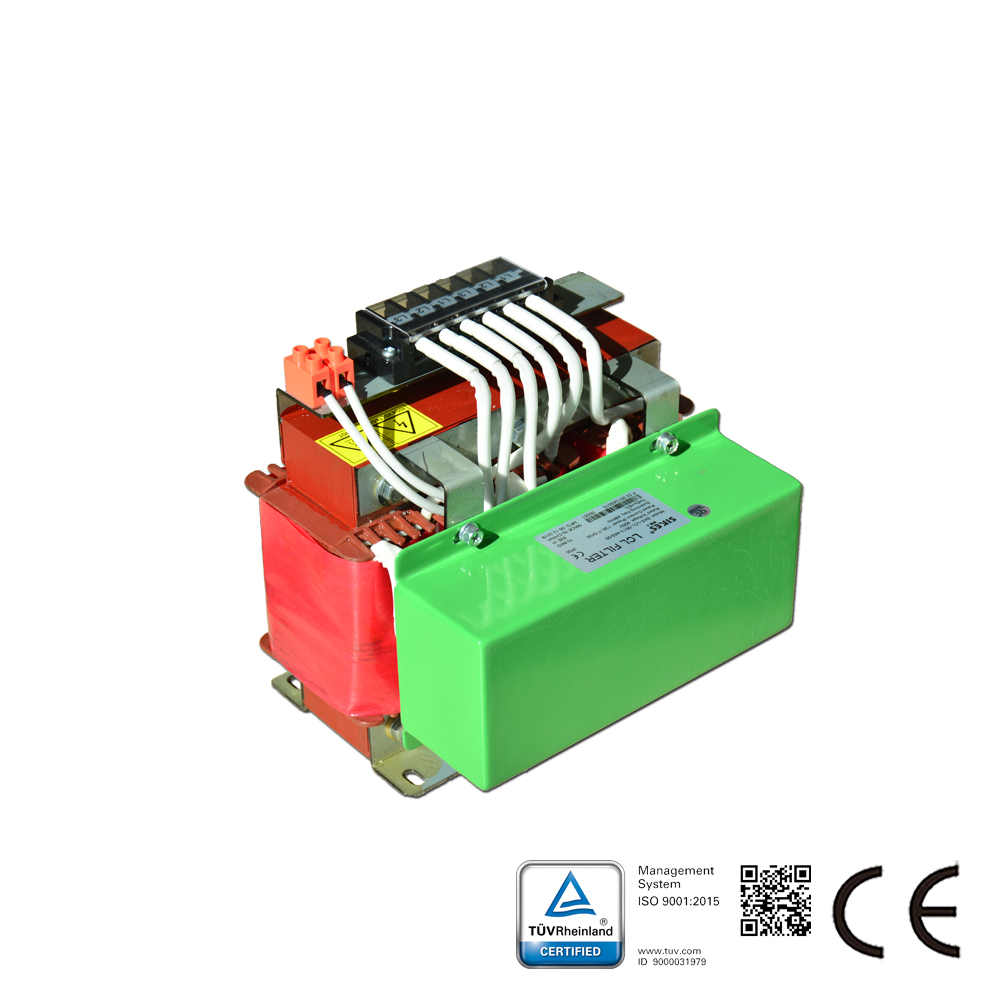

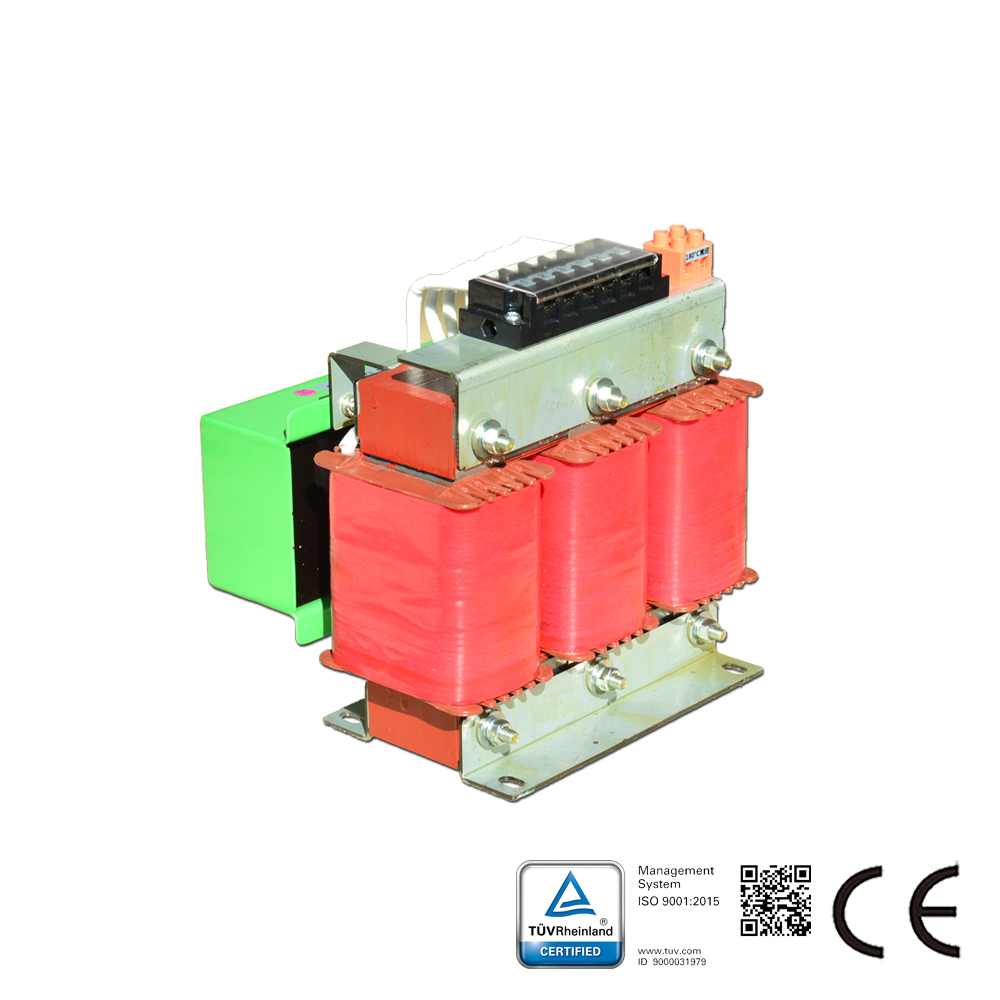

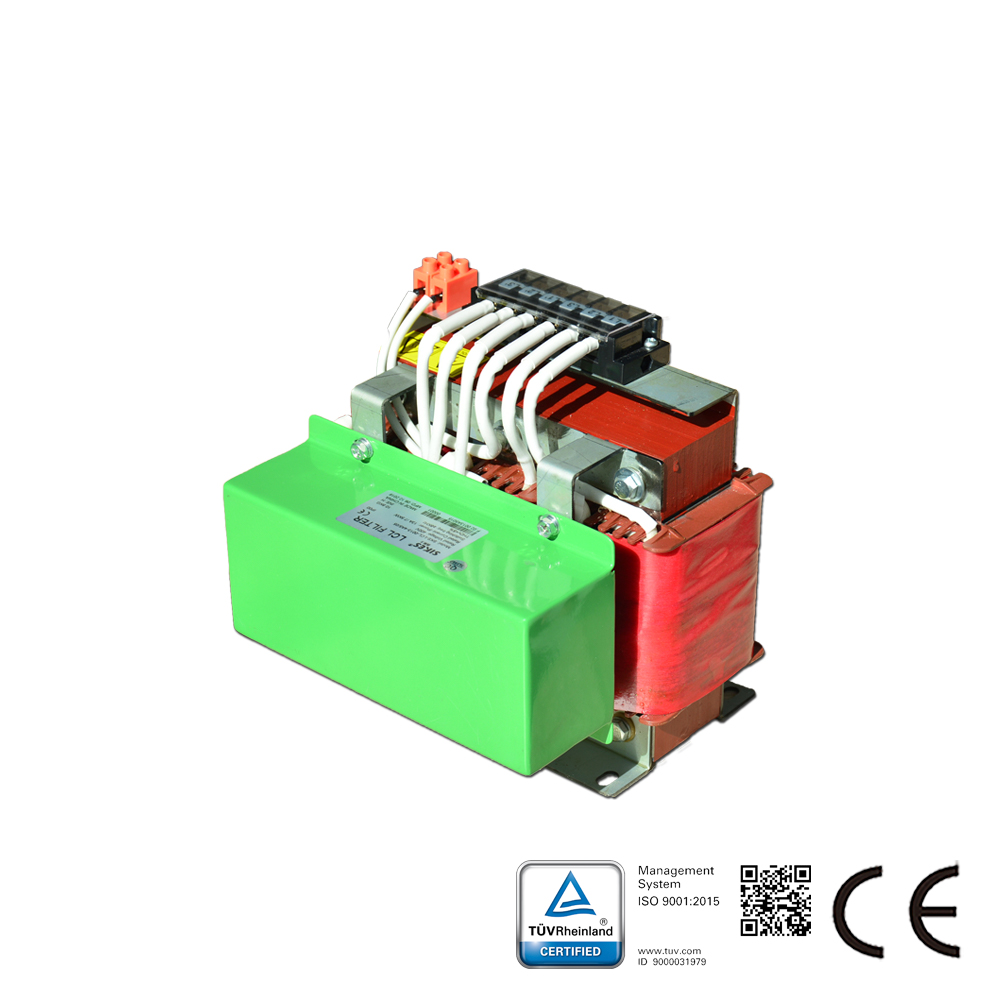

LCL फ़िल्टर का विवरण:

LCL फ़िल्टर ग्रिड-कनेक्शन हार्मोनिक वोल्टेज समस्या को हल करने, PWM वोल्टेज तरंग को शुद्ध साइन वेव में बदलने, पावर ग्रिड में विरूपण को कम करने और पूरे सिस्टम के सुचारू संचालन को सुनिश्चित करने के लिए डिज़ाइन किया गया है। LCL फ़िल्टर धारा हार्मोनिक्स को भी सीमित करता है।

LCL फिल्टर की विशेषताएं:
सक्रिय इनफीड कनवर्टर (AIC) के लिए विद्युत गुणवत्ता में सुधार
ग्रिड पक्ष पर पल्स आवृत्ति का उच्च क्षीणन
धारा दोलन को दबाने के लिए एकीकृत अवमंदन प्रतिरोधक
सुरक्षा की डिग्री: IP00
ग्राहक की विशिष्ट आवश्यकताओं के अनुसार संशोधन संभव
डिजाइन CE प्रमाणन के अनुरूप है

LCL फिल्टर का तकनीकी डेटा और मापन शर्तें:
रेटेड वोल्टेज: 400 V AC (50/60 Hz)
रेटेड धारा: 50 °C रेटेड तापमान के संदर्भ में1)
परीक्षण वोल्टेज: 2240 V DC, 2 सेकंड (लाइन/लाइन), 2720 V DC, 2 सेकंड (लाइन/केस)
अधिभार क्षमता: प्रति घंटे 3 मिनट के लिए रेटेड धारा का 1.5 गुना
सक्रिय इनफीड कनवर्टर (AIC)/आवृत्ति इन्वर्टर वाहक आवृत्ति: 2 kHz … 8 kHz
मोटर आवृत्ति: 0 Hz … 100 Hz
मोटर केबल लंबाई: 150 मीटर से कम
ध्वनि: लगभग 72dB
जलवायु श्रेणी (IEC 60068-1): 25/100/21

टर्मिनल:
फिंगर-सेफ टर्मिनल ब्लॉक (16 A से 66 A)
AIC रिएक्टर और लाइन रिएक्टर के लिए बसबार (100 A से 400 A)

LCL फिल्टर का अनुप्रयोग:
सक्रिय इनफीड कनवर्टर (AIC), चार-चतुर्थांश आवृत्ति इन्वर्टर, पीवी और अन्य नवीकरणीय ऊर्जा अनुप्रयोग जिनमें ग्रिड प्रकार के कनवर्टर की आवश्यकता होती है।
