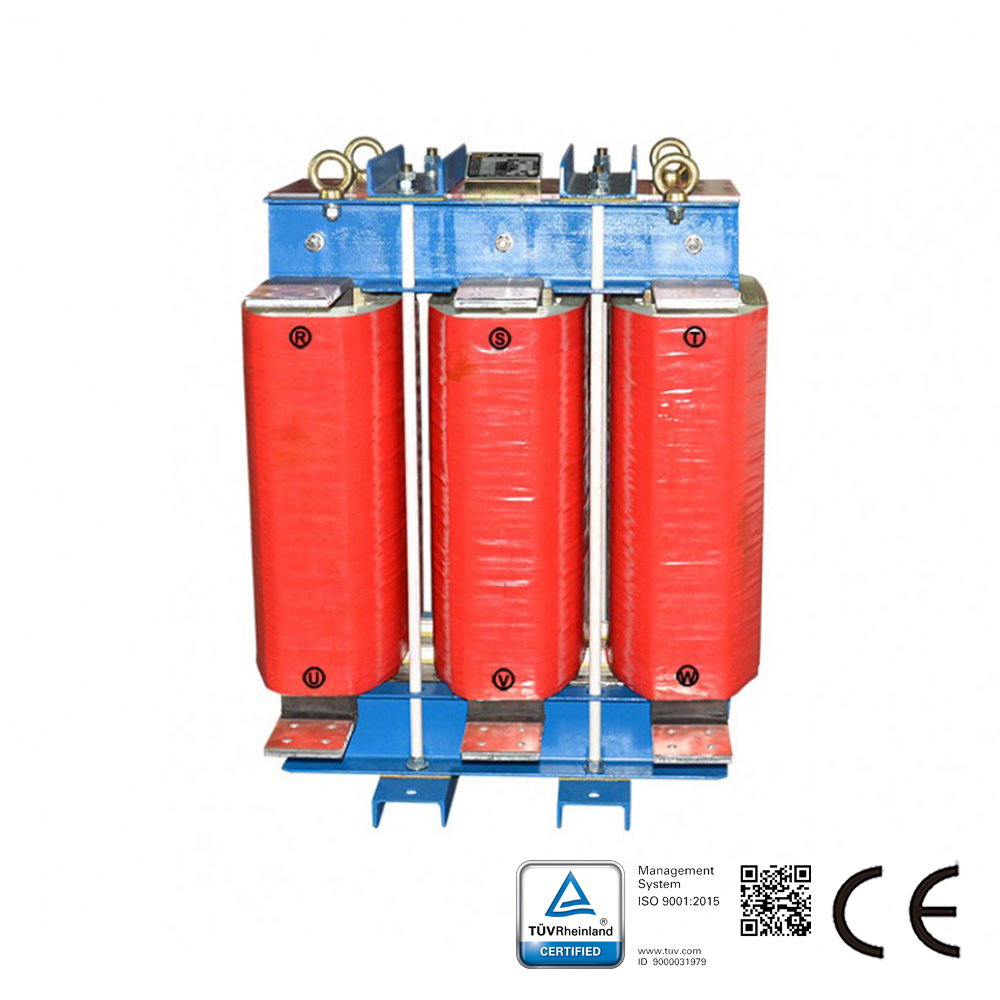

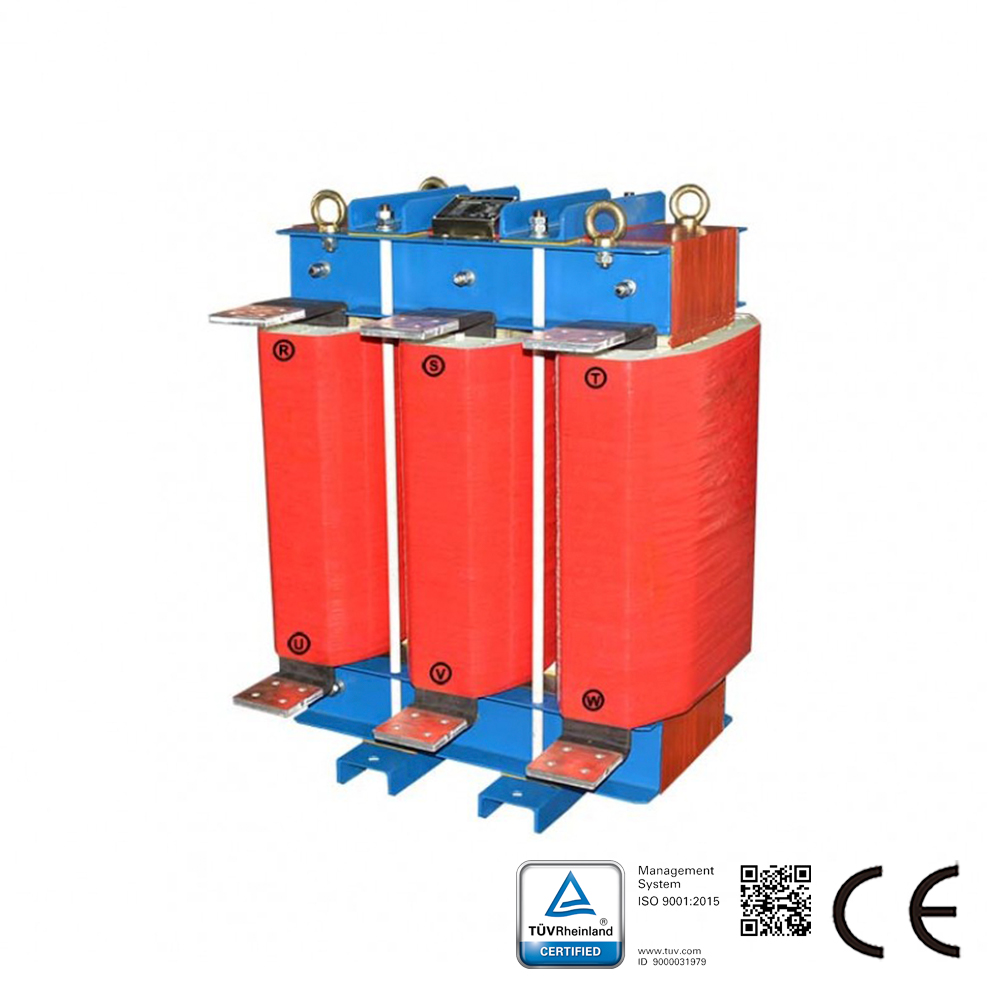

लोड रिएक्टर को फ्रीक्वेंसी इन्वर्टर का परीक्षण करने के लिए डिज़ाइन किया गया है।

तीन-चरण लोड रिएक्टर की विशेषताएं:
वाइंडिंग फ़ॉइल वाइंडिंग संरचना का उपयोग करती हैं, जिसमें कम DC प्रतिरोध, मजबूत शॉर्ट-सर्किट सहन क्षमता और अल्पकालिक अधिभार क्षमता होती है;
F या H इन्सुलेशन स्तर के साथ मिश्रित इन्सुलेशन सामग्री का उपयोग उत्पाद को कठोर कार्य परिस्थितियों में विश्वसनीय प्रदर्शन बनाए रखने की अनुमति देता है;
रिएक्टर में कम चुंबकीय प्रवाह घनत्व, अच्छी रैखिकता, मजबूत अधिभार क्षमता और कम शोर होता है;
कोर कम-हानि कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील का उपयोग करता है, रिएक्टर में कम हानि, उच्च दक्षता और कम तापमान वृद्धि होती है।

लोड रिएक्टर के पैरामीटर:
रेटेड पावर: 0.55kvar-1000kvar
वोल्टेज रेंज: 380-460V
प्रेरकत्व मान: 0.49-20.0mH
कार्य मोड: अल्पकालिक कार्य या दीर्घकालिक कार्य (रेटेड करंट पर दो घंटे या अधिक के लिए)
प्रेरकत्व मान त्रुटि: ±10%, शॉर्ट सर्किट UVW, RST इनपुट करंट।
चरण प्रकार: तीन चरण
आवृत्ति: 50-60Hz
शीतलन मोड: AN/AF
इन्सुलेशन क्लास: F/H
ऊंचाई: 1000m, 1000m से ऊपर होने पर ऑपरेटिंग आवृत्ति मान तदनुसार घट जाता है।
तापमान सीमा: -25℃~45℃।
भंडारण तापमान: -40℃~70℃
ऑपरेटिंग आर्द्रता: सापेक्ष 10%-90%
प्रदूषण-रोधी: कक्षा 3
नमक-कोहरा-रोधी डिग्री: लवणता 0.1mg/m³
मानक: IEC289:1987 चोक, GB10229-88 चोक (eqv IEC289:1987), JB9644-1999 अर्धचालक के विद्युत संचरण के लिए चोक
