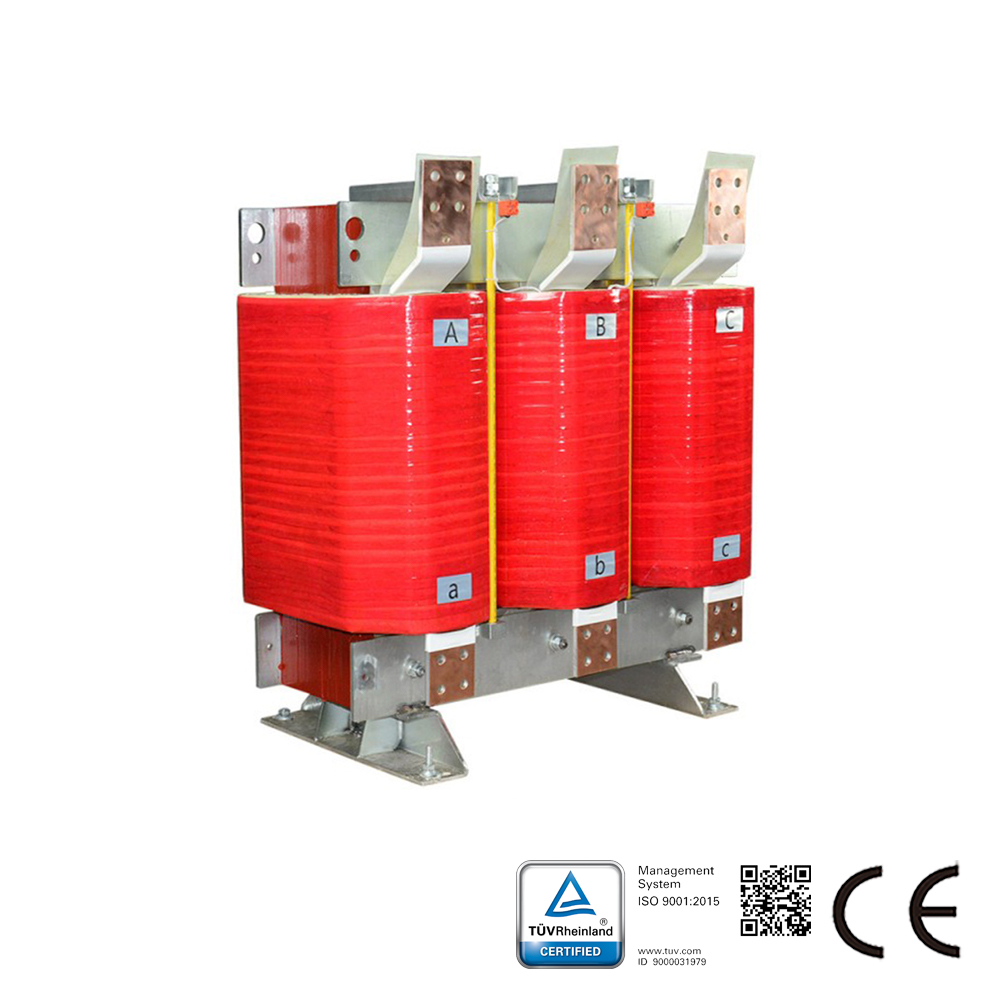

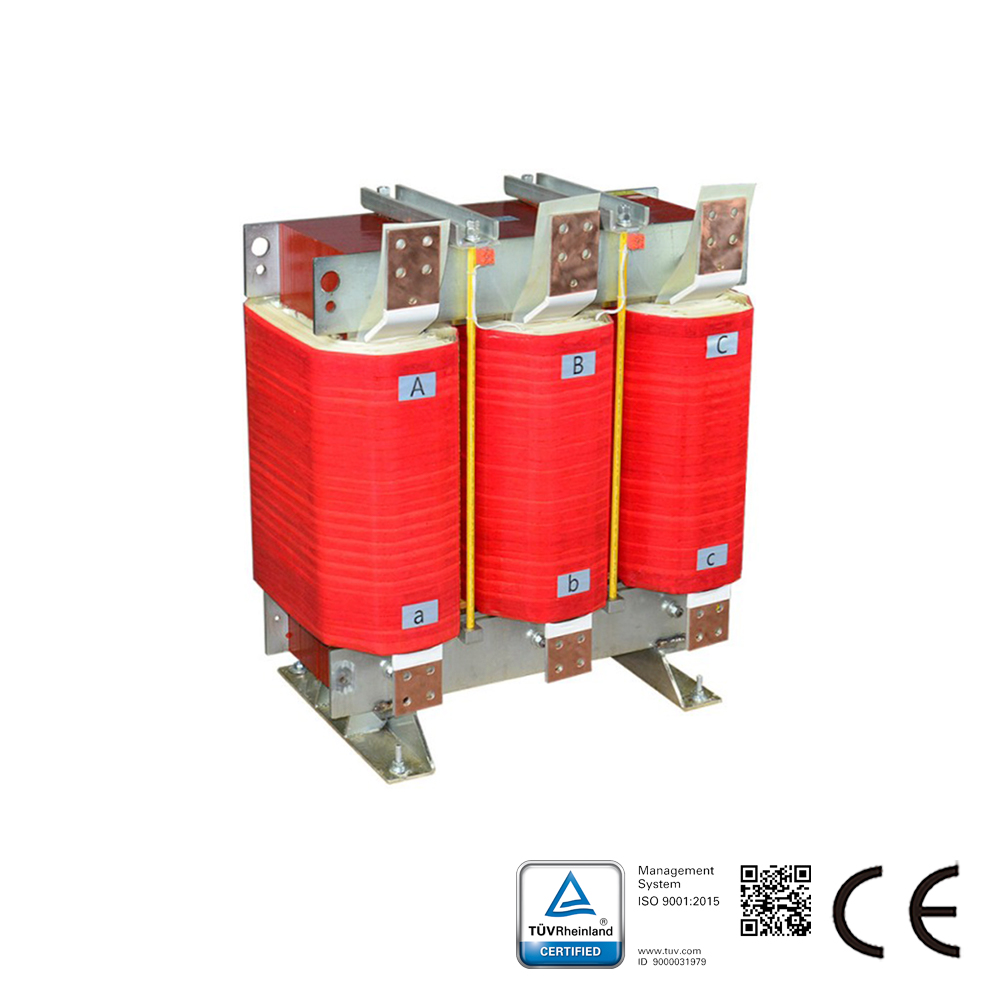

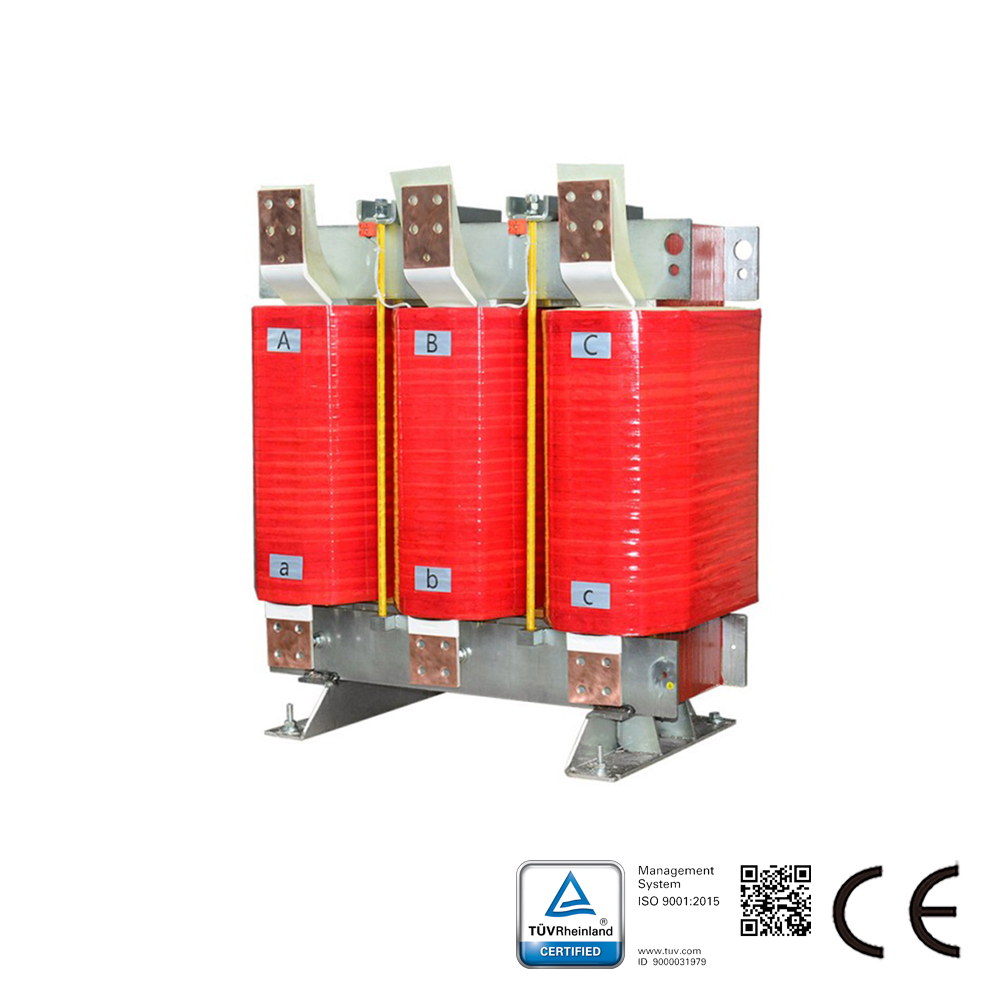

लोड रिएक्टर का विवरण:

SKS-HOCL श्रृंखला लोड रिएक्टर विद्युत उपकरणों के साथ श्रेणी में जोड़े जाते हैं ताकि AC परिपथ में एक विशिष्ट नियंत्रित प्रतिबाधा प्रस्तुत की जा सके। यह श्रृंखला AC ड्राइव आउटपुट पक्ष पर लागू की जाती है ताकि इनरश वोल्टेज को दबाया जा सके, इनरश और शिखर धारा को कम किया जा सके, वास्तविक शक्ति गुणक में सुधार किया जा सके, ग्रिड हार्मोनिक्स को नियंत्रित किया जा सके और आउटपुट धारा तरंग को बेहतर बनाया जा सके। लाइन रिएक्टर को आउटपुट रिएक्टर के रूप में भी जाना जाता है।

लोड रिएक्टर की सामग्री विशेषताएँ:
लचीली सामग्री चयन: अनुप्रयोग की आवृत्ति के अनुसार सिलिकॉन स्टील, फेराइट चुंबकीय सामग्री या अनाकार कोर का चयन;
उत्कृष्ट गुण: पूर्ण वाइंडिंग संरचना के कारण, कम डीसी प्रतिरोध, विद्युत चुम्बकीय बल के प्रति मजबूत प्रतिरोध, अल्प समय में अच्छी अधिभार क्षमता;
विश्वसनीय प्रदर्शन: एफ-वर्ग इन्सुलेशन सामग्री का उपयोग किया जाता है, जो कठोर कार्य परिस्थितियों में उत्पादों के विश्वसनीय प्रदर्शन को सुनिश्चित करता है।
कम शोर: कम चुंबकीय प्रवाह घनत्व के साथ डिज़ाइन किया गया, उच्च रैखिकता वाले रिएक्टर। शक्तिशाली अधिभार शीट के साथ, रिएक्टर का शोर कम होता है

इस श्रृंखला की विशेषताएँ:
रेटेड ऑपरेटिंग पावर: 380V/690V/1140V
ऑपरेटिंग आवृत्ति: 50/60Hz
वर्तमान रेंज: 5-1600A
ऑपरेटिंग परिवेश तापमान: -25℃-50℃
डाइइलेक्ट्रिक स्ट्रेंथ: कोर-वाइंडिंग, AC 3000V/50Hz/5mA/ 60s में क्षति से मुक्त (कारखाने में परीक्षण)
इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, DC 1000V, प्रतिरोध >100M ओम
शोर: 65dB से कम (रिएक्टर से क्षैतिज रूप से 10 मीटर दूर बिंदु पर मापा जाना चाहिए)
संरक्षण वर्ग: IP00
इन्सुलेशन वर्ग: F/H
मानक: GB 19212.1-2008GB/T1094.6-2011

लोड रिएक्टर का अनुप्रयोग:

इनवर्टर और मोटर के लिए
