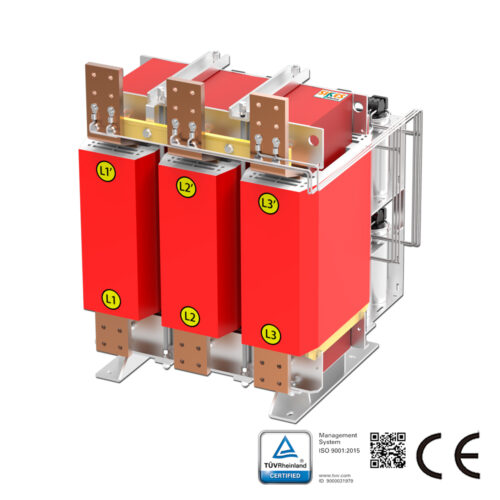

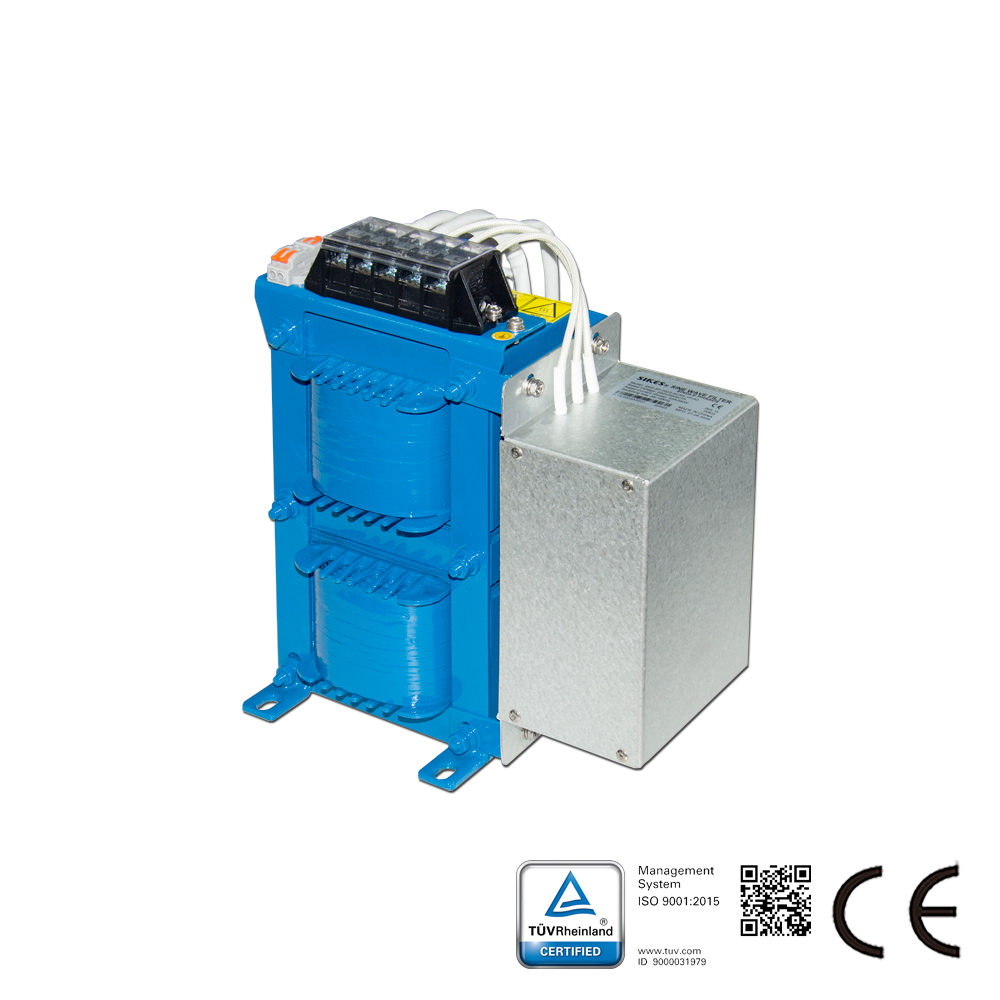

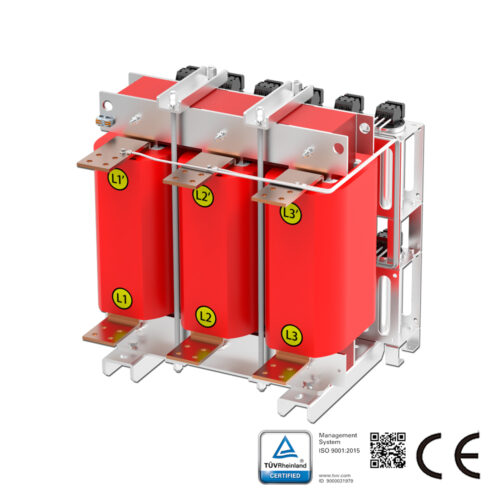

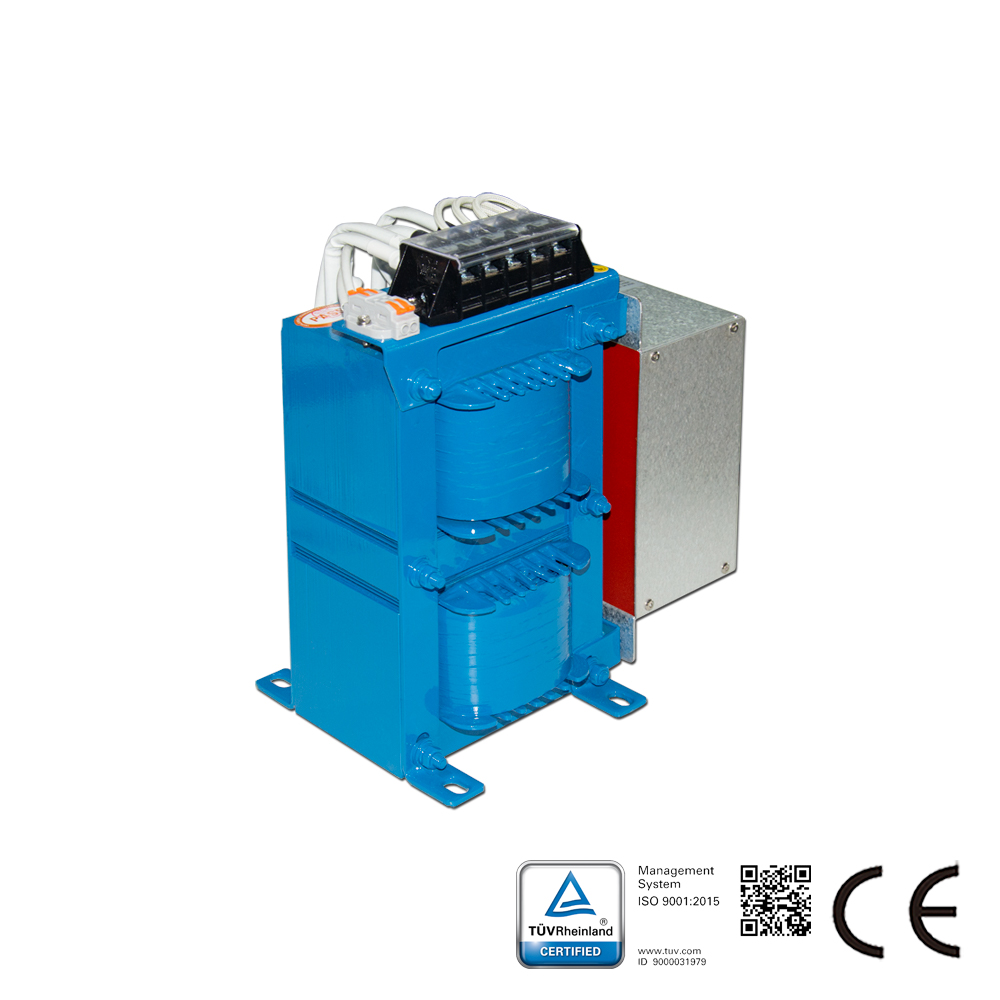

साइन वेव फिल्टर का संक्षिप्त विवरण:

Sike का साइन वेव फिल्टर कई ट्रांसमिशन सिस्टम (विशेष रूप से फ्रीक्वेंसी कन्वर्टर्स या स्विचिंग पावर सप्लाई डिवाइस) में मोटर ड्राइव में उपयोग किया जाता है। पैसिव फिल्टर फ्रीक्वेंसी कन्वर्टर्स आदि द्वारा उत्पन्न गैर-साइनसॉइडल वोल्टेज को परिवर्तित करने के लिए डिज़ाइन किए गए हैं, ताकि वोल्टेज तरंग को साइन वेव के समान तरंग बनाया जा सके। मुख्य रूप से 380 से 480V औद्योगिक पावर ग्रिड में उपयोग किया जाता है। क्योंकि इस फिल्टर का वोल्टेज ड्रॉप वर्तमान बाजार मानक की तुलना में बहुत कम है, यह बहुत अधिक मोटर इनपुट वोल्टेज की गारंटी दे सकता है। यह शोर को कम कर सकता है और अपेक्षाकृत संवेदनशील मोटरों की रक्षा कर सकता है, जिससे 2000 मीटर तक के बहुत लंबे मोटर केबल के उपयोग की अनुमति मिलती है। विशिष्ट अनुप्रयोग उद्योग: धातुकर्म, कोयला, पेट्रोकेमिकल, जल उपचार, नई ऊर्जा, आदि। आम तौर पर, यदि घरेलू इन्वर्टर और लोड के बीच की दूरी 50 मीटर से अधिक है, तो एक रिएक्टर जोड़ा जाना चाहिए। यदि इन्वर्टर के आउटपुट तरंग के लिए कोई आवश्यकता है, तो एक साइन वेव फिल्टर जोड़ा जाना चाहिए; यदि आयातित इन्वर्टर के बीच की दूरी 100 मीटर से अधिक है, तो एक साइन वेव फिल्टर जोड़ना आवश्यक है। यह दूरी कनेक्शन की लंबाई को संदर्भित करती है। साइन वेव फिल्टर की निर्माण लागत अपेक्षाकृत अधिक है। आम तौर पर, यदि कोई विशेष आवश्यकता नहीं है, तो फ्रीक्वेंसी कन्वर्टर के लिए एक विशेष फिल्टर या आउटपुट रिएक्टर का चयन करना पर्याप्त है।

साइन वेव फिल्टर विशेषता:

VSD सिस्टम (विशेष रूप से इन्वर्टर या स्विचिंग पावर सप्लायर के लिए) के विभिन्न सर्वो मोटर के लिए Sikes साइन वेव फिल्टर, इन्वर्टर के PWM आउटपुट वोल्टेज को बदलने और लगभग साइनसॉइडल वोल्टेज उत्पन्न करने के लिए डिज़ाइन किए गए हैं। पैसिव सीरीज 380v-480v नेटवर्क में उपयोग के लिए है। Sikes आपको Schaffner और MTE फिल्टर के अलावा एक और आर्थिक विकल्प प्रदान करता है।

साइन वेव फिल्टर की विशेषताएं:
वोल्टेज स्तर: एकल-फेज रेटेड वोल्टेज 220V, स्वीकार्य विचलन ±10%
वोल्टेज तरंगरूप विरूपण दर: THDv<5% मोटर आवृत्ति: 0-120Hz स्विचिंग आवृत्ति: ≧ 3kHz अनुनाद आवृत्ति: स्विचिंग आवृत्ति के 0.5 गुना से कम वोल्टेज पात: रेटेड धारा पर ≦10% (50Hz) मोटर केबल की लंबाई 2000 मीटर तक हो सकती है दक्षता: 98% से 99% सुरक्षा स्तर: IP00; इन्सुलेशन वर्ग: क्लास H; अधिभार क्षमता: एक मिनट के लिए रेटेड धारा का 1.5 गुना, एक घंटे के लिए 1.2 गुना वोल्टेज सहनशक्ति: DC 2240V, 2 सेकंड (लाइन से लाइन) / DC 2720V, 2 सेकंड (लाइन से आवरण) विद्युत दृढ़ता: AC4000V/5mA/60S ऊष्मा अपव्यय: बलपूर्वक वायु शीतलन भार रूप: विशिष्ट मोटर भार; मानक स्टेप-अप ट्रांसफार्मर; अन्य रैखिक भार संचालन तापमान: -10～+50(℃); भंडारण तापमान: -40～+65(℃); पर्यावरण आर्द्रता: 0～98(%) गैर-संघनन; ऊंचाई: <2000M साइन वेव फिल्टर की भूमिका: 1. मोटर के जीवन को बढ़ाना; 2. मोटर इन्सुलेशन की रक्षा करना; 3. मोटर बेयरिंग धारा को कम करना; 4. संचरण दूरी बढ़ाना; 5. प्रणाली विश्वसनीयता में सुधार करना; 6. इस फिल्टर को लागू करने के बाद, सामान्य मोटरें आवृत्ति मोटरों का स्थान ले सकती हैं; 7. विद्युत चुम्बकीय हस्तक्षेप का अच्छा दमन; 8. चूंकि इन्वर्टर के आउटपुट में उच्च आवृत्ति हार्मोनिक्स होते हैं, यह पावर केबल और मोटर के नुकसान को बढ़ाता है; साथ ही, अत्यधिक उच्च dv/dt कई MHz का विकिरण हस्तक्षेप उत्पन्न करता है; यदि मोटर को दीर्घकालिक संचरण की आवश्यकता है (मोटर केबल 50 मीटर से अधिक है), तो यात्रा तरंग प्रतिबिंब के कारण मोटर टर्मिनल वोल्टेज अध्यारोपित हो जाता है, जो मोटर इन्सुलेशन को नुकसान पहुंचाता है और केबल को फटने का कारण भी बन सकता है; 9. हार्मोनिक धारा के लिए, मॉड्यूलेशन विधि बदलकर हार्मोनिक घटक को कम किया जा सकता है, लेकिन इसे पूरी तरह से समाप्त नहीं किया जा सकता। dv/dt के कारण होने वाले रेडियो आवृत्ति हस्तक्षेप के लिए, dv/dt विद्युत चुम्बकीय फिल्टर स्थापित किया जा सकता है, लेकिन यह केवल एक निश्चित लंबाई के केबल के लिए प्रभावी हो सकता है, किसी भी लंबाई के केबल के लिए उपयुक्त नहीं है; 10. उपरोक्त समस्याओं को हल करने का एक प्रभावी तरीका इन्वर्टर के आउटपुट पक्ष पर एक साइन वेव फिल्टर स्थापित करना है, जो SPWM मॉड्यूलेशन तरंग को साइन वेव के समान वोल्टेज तरंगरूप में फ़िल्टर करता है। साइन वेव फिल्टर एक उच्च-आवृत्ति आउटलेट रिएक्टर और एक RC लूप से बना होता है, जो सामान्य मोड रिएक्टरों से मिलकर बना होता है। यह उच्च-आवृत्ति हानि और dv/dt रेडियो आवृत्ति हस्तक्षेप को प्रभावी ढंग से दबा सकता है, और मोटर और इन्वर्टर के बीच केबल को 500 मीटर या 2 किलोमीटर तक बढ़ा सकता है।

साइन वेव फिल्टर के अनुप्रयोग क्षेत्र:
वेंटिलेशन उपकरण, कन्वेयर, पंप, पवन ऊर्जा
हीटिंग, वेंटिलेशन और एयर कंडीशनिंग उपकरण, कंप्रेसर
लिफ्ट, क्रेन, पवन ऊर्जा, यूपीएस, ईपीएस
मोटर से ड्राइव तक का केबल अपेक्षाकृत लंबा है
मोटर ड्राइवर कई मोटरों को समानांतर में जोड़ता है
मध्यम वोल्टेज अनुप्रयोग (स्टेप-अप ट्रांसफार्मर के सामने तैनात)
