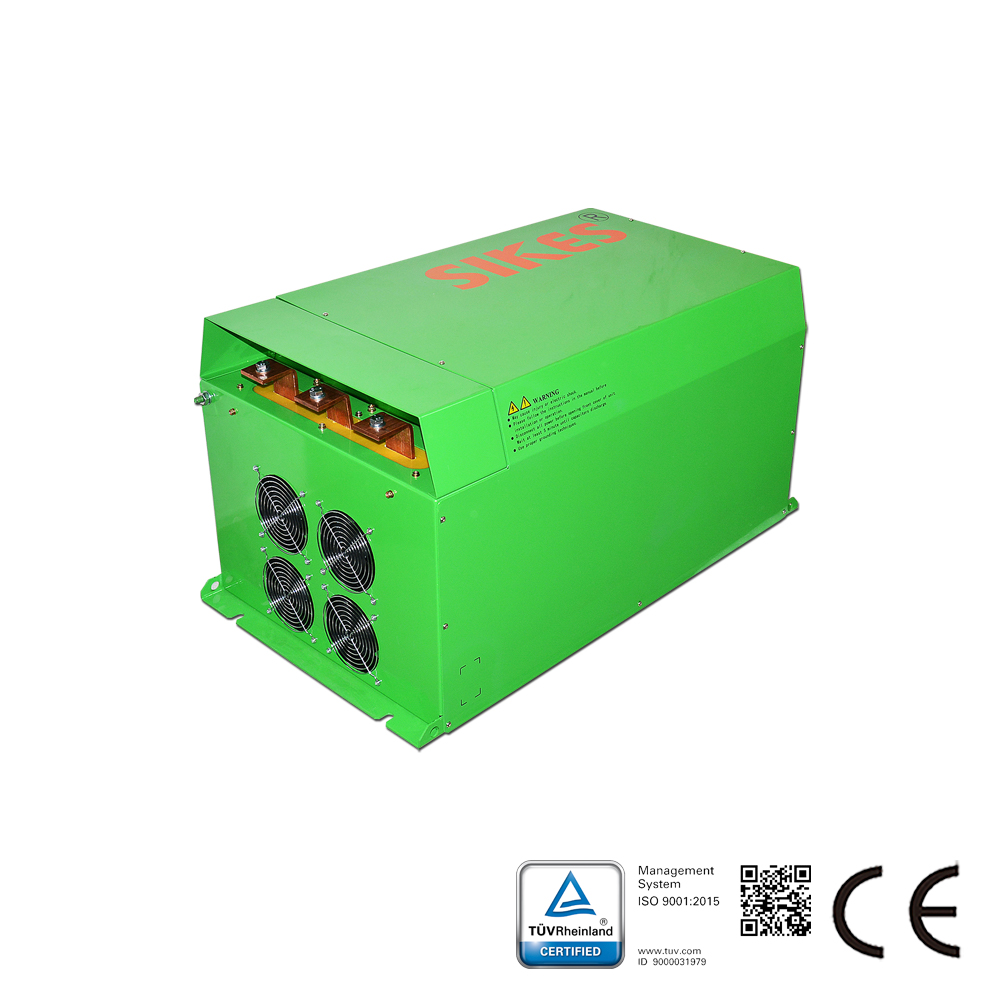

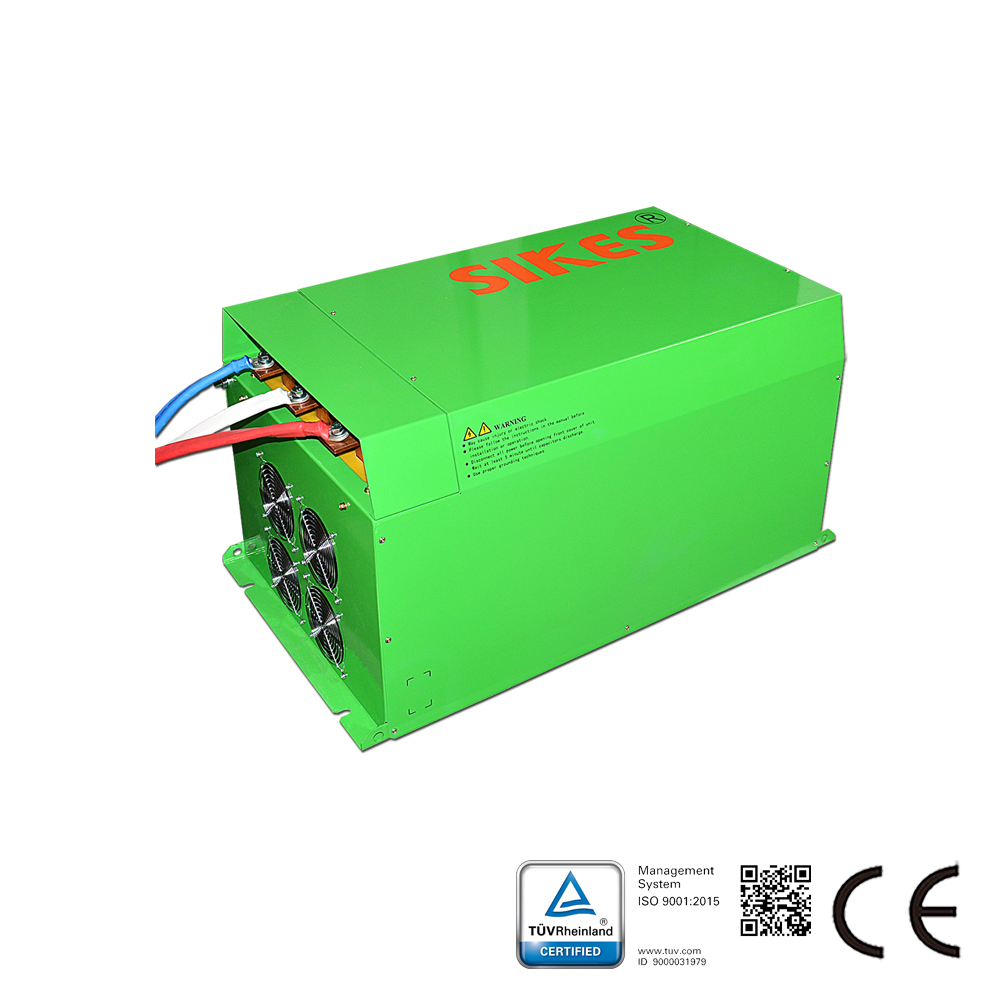

साइन वेव फ़िल्टर 720V, 550A, 600KW, अलग

मॉडल: SKS-SWFO-0550-CB-7

साइन वेव फिल्टर का विवरण: SWF श्रृंखला साइन वेव फिल्टर मोटर ड्राइव के PWM आउटपुट सिग्नल को कम अवशेष के साथ एक चिकनी साइन वेव में परिवर्तित करते हैं; लंबी केबल (50 मीटर से अधिक) के वितरित धारिता और प्रेरकत्व के कारण होने वाली अनुनाद घटना को कम करते हैं; उच्च dv/dt के कारण होने वाले अत्यधिक मोटर वोल्टेज को समाप्त करते हैं, फिल्टर अनुप्रयोग द्वारा मोटर के शोर को कम करते हैं; मोटर जीवन को लम्बा करते हैं; मोटर इन्सुलेशन की रक्षा करते हैं; संचरण दूरी बढ़ाते हैं; इस फिल्टर के अनुप्रयोग के साथ, सामान्य मोटर चर आवृत्ति मोटर की जगह ले सकता है। साइन वेव फिल्टर की विशेषता: VSD प्रणालियों (विशेष रूप से इन्वर्टर या स्विचिंग बिजली आपूर्ति) के विभिन्न सर्वो मोटरों के लिए Sikes साइन वेव फिल्टर, इन्वर्टर के PWM आउटपुट वोल्टेज को बदलने और लगभग साइनसोइडल वोल्टेज उत्पन्न करने के लिए डिज़ाइन किए गए हैं। निष्क्र...

उत्पाद या समाधान पूछताछ

लाइव चैट

दृश्य: 186

यहाँ साझा करें:

विनिर्देश (Specifications)

एसी/डीसी	एसी
नाममात्र धारा सीमा (ए)	550
नाममात्र वोल्टेज सीमा (वी)	720
चरण	3 चरण
पावर सीमा (किलोवाट)	600
THDv	<5%
ऑप्टिक्स का प्रकार	निष्क्रिय

उत्पाद विवरण

साइन वेव फिल्टर का विवरण:

SWF श्रृंखला साइन वेव फिल्टर मोटर ड्राइव के PWM आउटपुट सिग्नल को कम अवशेष के साथ एक चिकनी साइन वेव में परिवर्तित करते हैं;
लंबी केबल (50 मीटर से अधिक) के वितरित धारिता और प्रेरकत्व के कारण होने वाली अनुनाद घटना को कम करते हैं;
उच्च dv/dt के कारण होने वाले अत्यधिक मोटर वोल्टेज को समाप्त करते हैं,
फिल्टर अनुप्रयोग द्वारा मोटर के शोर को कम करते हैं;
मोटर जीवन को लम्बा करते हैं;
मोटर इन्सुलेशन की रक्षा करते हैं;
संचरण दूरी बढ़ाते हैं;
इस फिल्टर के अनुप्रयोग के साथ, सामान्य मोटर चर आवृत्ति मोटर की जगह ले सकता है।

साइन वेव फिल्टर की विशेषता:
VSD प्रणालियों (विशेष रूप से इन्वर्टर या स्विचिंग बिजली आपूर्ति) के विभिन्न सर्वो मोटरों के लिए Sikes साइन वेव फिल्टर, इन्वर्टर के PWM आउटपुट वोल्टेज को बदलने और लगभग साइनसोइडल वोल्टेज उत्पन्न करने के लिए डिज़ाइन किए गए हैं। निष्क्रिय श्रृंखला 380V-480V नेटवर्क में उपयोग के लिए है।
Sikes आपको Schaffner और MTE फिल्टर के अलावा एक और किफायती विकल्प प्रदान करता है।

विशेषताएं

साइन वेव फिल्टर की तकनीकी डेटा:
रेटेड वोल्टेज रेंज: 3*380 से 500VAC±10%
मोटर आवृत्ति: 0-120Hz;
स्विचिंग आवृत्ति: 2.0kHz -16K Hz;
अवशिष्ट रिपल वोल्टेज: THDv<5%
रेटेड करंट पर वोल्टेज ड्रॉप: ≦10%（50HZ）;
मोटर केबल की लंबाई: 2000 मीटर तक;
कार्य मोड: इनडोर संचालन के लिए निरंतर
रेटेड मोटर ड्राइव इनपुट पावर: 3.7kw से 630kw;
दक्षता: रेटेड लाइन वोल्टेज और पावर पर 98 से 99%
अधिभार क्षमता: 150% 60 सेकंड, 120% 60 मिनट
परीक्षण वोल्टेज: 2240VDC, 2 सेकंड (लाइन/लाइन), 2720VDC, 2 सेकंड (लाइन/केस)
डाइइलेक्ट्रिक स्ट्रेंथ: AC4000V/5mA/60s
इन्सुलेशन प्रतिरोध: कोर-वाइंडिंग, ≧100MΩ (DC1000V);
जलवायु श्रेणी (IEC60068-1): 25/100/21
सुरक्षा: IP30 (अनुरोध पर IP40/IP54), इनडोर: IP21
कूलिंग: आंतरिक मजबूर वायु
लोड प्रकार: विशिष्ट मोटर लोड; मानक स्टेप-अप ट्रांसफार्मर; अन्य रैखिक लोड;

साइन वेव फिल्टर के तकनीकी मानक:
कैपेसिटर: CEI EN 60831-1/2, IEC 831-1/2
उपकरण: CEI EN60439-1, IEC 439-1, IEC 60939

अनुप्रयोग (Applications)

साइन वेव फिल्टर के अनुप्रयोग:
वेंटिलेटर, कन्वेयर, पंप
एचवीएसी स्थापनाएं, कंप्रेसर
लिफ्ट, क्रेन, पवन ऊर्जा, यूपीएस, ईपीएस
लंबी केबल के साथ मोटर ड्राइव
समानांतर में कई मोटरों के साथ मोटर ड्राइव
मध्यम वोल्टेज अनुप्रयोग (स्टेप-अप ट्रांसफार्मर के सामने स्थापित)
